Продукт:
• Гидравлическое разделение контуров источника и потребителей
• Удаление воздуха из системы
• Вывод шлама из системы
• Магнитные уловители металлических примесей (опция)
• DN25 - 32 до 85 кВт (ΔТ=25К)
• DN40 - 200 до 2500 кВт (ΔТ=25К)
Основные преимущества:
• Защита системы от интенсивной коррозии
• Удаление шлама из системы
• Исключение взаимного гидравлического влияния насосов

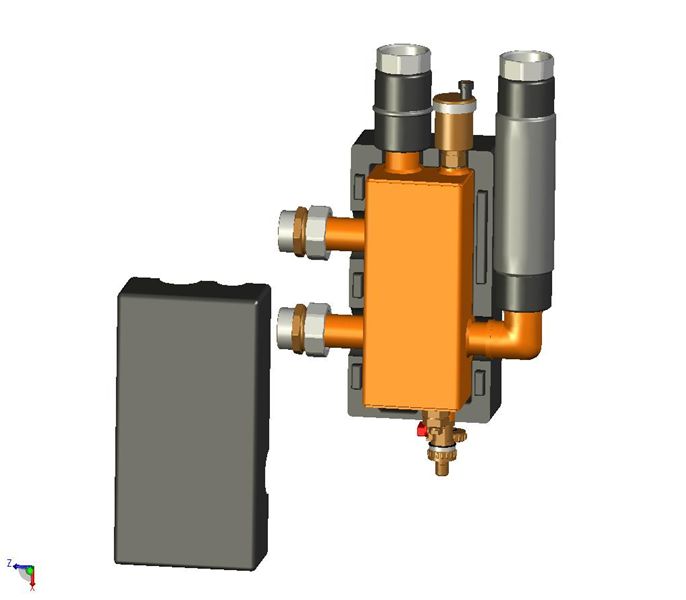

Гидравлическая стрелка Майбес для распределителя до 85 кВт
Подходит для монтажа на распределителях
Майбес до 85 кВт. Обращайте внимание на соответствие подключений
подающей и обратной линий!
Подключение к распределителю/контуру: 1 1/2" HГ (плоское уплотнение).
Межосевое расстояние подключений 125 мм.
Подключение к источнику: 1 1/2" НГ (DN 25) или 2" НГ (DN 32).
Для перехода на наружную резьбу и подключения к источнику используйте трубу Inoflex и фитинги.
Комплект поставки: блочная, съемная,
негорючая термоизоляция, погружная гильза для датчика подающей линии
(диаметр 10 мм), автоматический воздухоотводчик, кран для слива шлама.
Две заглушенные гильзы в донной части для установки магнитных уловителей
(опция).
|
Наименование
|
Артикул
|
Цена, евро/ед
|
|
МНK 25 (2
м3/час, 70 кВт при ΔТ = 25 °С), DN 25
|
ME 66391.2
|
265,00
|
|
МНK 32 (3
м3/час, 85 кВт при ΔТ = 25 °С), DN 32
|
ME 66391.3
|
270,00
|

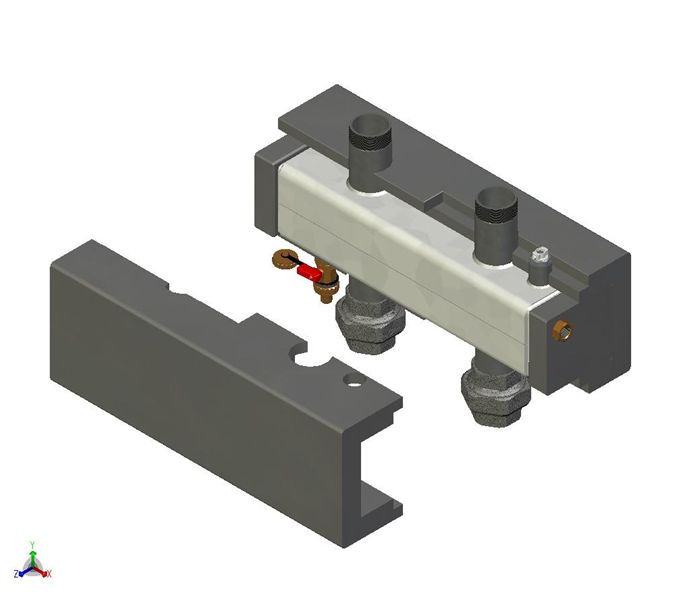

Гидравлическая стрелка Майбес для распределителя до 120 кВт
Подходит
для монтажа на распределителях Майбес до 120 кВт. Межосевое расстояние
подключений 200 мм. Возможен монтаж в вертикальном и горизонтальном
положении.
Подключения к котельному контуру: "американка", 1 1/2" ВР.
Комплект поставки: ручной
воздухоотводчик, кран для слива шлама со штуцером и заглушкой. Погружная
гильза для температурного зонда (диаметр 10 мм). Блочная, негорючая
термоизоляция.
|
Артикул
|
Цена, евро/ед
|
|
ME 66394.1
|
485,00
|

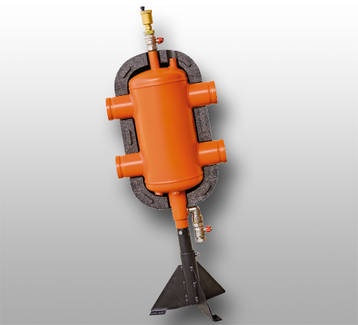

Гидравлический разделитель для напольных распределительных систем от DN50 до DN200
Подходит для монтажа с напольными распределителями Майбес.
Обращайте внимание на соответствие подключений подающей и обратной линий (указано на патрубках)!
Соединения под муфту Victaulic рабочее давление 6 бар (10 бар по запросу).
Комплект поставки:
- Автоматический воздухоотводчик с отсечным краном, кран для слива шлама.
- Регулируемая по высоте опора.
- Четыре заглушенные гильзы в донной части для установки магнитных уловителей (опция).
- Блочная негорючая термоизоляция.
Максимальная рабочая температура 110 °С.
Комплекты переходников - поставка по запросу.
* по запросу возможна поставка гидрострелок без разделительной функции
Многофункциональное
устройство с функцией гидравлической стрелки
|
Мощность, кВт
|
Расход,
|
AD,
|
Ду,
|
AA,
|
PN10
|
PN6
|
|
(Т 10/15/20/25)
|
м3/ч
|
мм
|
мм
|
мм
|
Артикул
|
Евро/ед.
|
Артикул
|
Евро/ед.
|
|
70/100/135/170
|
6
|
60,3
|
50
|
225
|
66374.53
|
по запросу
|
66374.50
|
1069,14
|
|
140/210/280/350
|
12
|
88,9
|
80
|
225
|
66374.83
|
по запросу
|
66374.80
|
1071,20
|
|
350/525/700/875
|
30
|
114,3
|
100
|
340
|
66374.103
|
по запросу
|
66374.100
|
1337,97
|
|
430/860/1150/1440
|
50
|
168,3
|
150
|
450
|
66374.153
|
по запросу
|
66374.150
|
2199,16
|
|
1150/1725/2300/2875
|
100
|
219,1
|
200
|
450
|
66374.203
|
по запросу
|
66374.200
|
2245,34
|
Расчетная T = 15/20/25 °С
Многофункциональное
устройство без функции гидравлической стрелки
|
Мощность, кВт
|
Расход,
|
AD,
|
Ду,
|
AA,
|
PN10
|
PN6
|
|
(Т 10/15/20/25)
|
м3/ч
|
мм
|
мм
|
мм
|
Артикул
|
Евро/ед.
|
Артикул
|
Евро/ед.
|
|
70/100/135/170
|
6
|
60,3
|
50
|
225
|
66374.55
|
по запросу
|
66374.52
|
1069,14
|
|
140/210/280/350
|
12
|
88,9
|
80
|
225
|
66374.85
|
по запросу
|
66374.81
|
1071,20
|
|
350/525/700/875
|
30
|
114,3
|
100
|
340
|
66374.105
|
по запросу
|
66374.101
|
1337,97
|
|
430/860/1150/1440
|
50
|
168,3
|
150
|
450
|
66374.155
|
по запросу
|
66374.151
|
2312,35
|
|
1150/1725/2300/2875
|
100
|
219,1
|
200
|
450
|
66374.205
|
по запросу
|
66374.204
|
2428,74
|
Расчетная T = 15/20/25 °С
Магнитный уловитель
(комплект)
|
Тип
|
Артикул
|
Цена, евро/ед.
|
|
для многофункционального устройства до 280 кВт (4
шт.)
|
60364.500
|
299,00
|
|
для многофункционального устройства 700 кВт (4 шт.)
|
60364.501
|
339,00
|
