Каталог / Арматура / арматура Meibes / Универсальные насосные группы MEIBES

Система для обвязки котельных до 85 кВт (Поколение 7) MEIBES

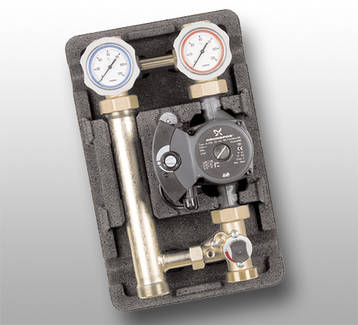

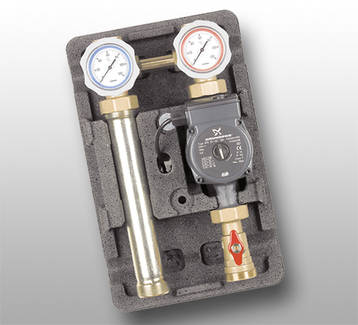

Насосные группы UK (контур без смесителя) MEIBES

Насосные группы UK (контур без смесителя) MEIBES







Область применения: контур отопления, контур загрузки бойлера, контур  вентиляции.

Комплект поставки насосной группы: вся необходимая запорная арматура, контактные термометры в запорных узлах подающей и обратной линий, встроенный обратный клапан в запорном узле обратной линии, блочная  EPP-термоизоляция. Посадочное место насоса для всех типоразмеров – 180 мм. При выборе насосной группы следует руководствоваться напорными диаграммами для правильного подбора насоса и его режима работы.

Внимание! При установке в группу насосов напором свыше 6 м.вод.ст.  требуется дорабатывать термоизоляцию на месте. Установка сдвоенных насосов  невозможна.Опционально группы могут быть укомплектованы перепускным клапаном (см. стр. 15). Насосные группы Майбес Поколения 7 предназначены для монтажа на распределителях Майбес или на стене (в комплект поставки входит крепежный набор).

* Возможна замена местами подающей и обратной линий (см. тех. док.).



Наименование

Артикул

Цена, евро/ед

1" без насоса

ME 66711 EA

195,00

1" с насосом Grundfos UPS 25-40

ME 66711

338,00

1" с насосом Grundfos UPS 25-60

ME 66711.40

338,00

1" с насосом Grundfos Alpha2 25-60

ME 66711.30

600,00

1" с насосом Wilo Star RS 25/4

ME 66711 WI

338,00

1" с насосом Wilo Star RS 25/6

ME 66711.65 WI

338,00

1" с насосом Wilo Stratos Para 25/1-7

ME 66711.31 WI

638,60

1 1/4" без насоса

ME 66712 EA

255,00

1 1/4" с насосом Grundfos UPS 32-40

ME 66712

389,00

1 1/4" с насосом Grundfos UPS 32-60

ME 66712.40

389,00

1 1/4" с насосом Grundfos Alfa2 32-60 (М)

ME 66712.30

605,00

1 1/4" Wilo Star RS 30/4

ME 66712 WI

389,00

1 1/4" Wilo Star RS 32/6

ME 66712.40 WI

389,00

1 1/4" с насосом Wilo Stratos Para 30/1-7

ME 66712.31 WI

645,00

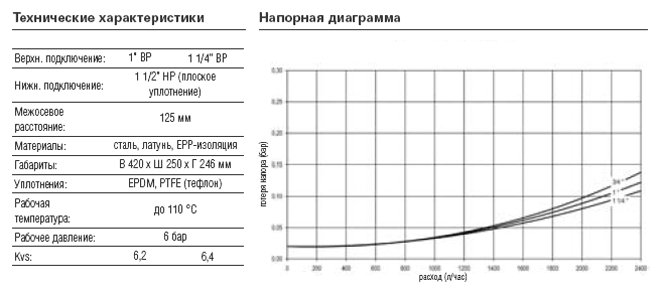

 Модели и цены насосных групп UK (контур без смесителя) MEIBES

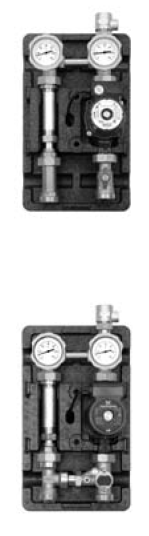

Насосные группы UK (контур без смесителя) MEIBES





Насосные группы MK (контур с трехходовым смесителем) MEIBES



Насосные группы MK (контур с трехходовым смесителем) MEIBES







Область применения: регулируемый контур отопления, контур теплого пола.

Комплект поставки насосной группы: вся необходимая запорная арматура, контактные термометры в запорных узлах подающей и обратной линий, встроенный обратный клапан в запорном узле обратной линии, трехходовой смеситель со ступенчатым байпасом, блочная EPP-термоизоляция. Посадочное место насоса для всех типоразмеров – 180 мм. При выборе насосной группы следует руководствоваться напорными диаграммами для правильного подбора насоса и его режима работы. Внимание! При установке в группу насосов напором свыше 6 м.вод.ст. требуется дорабатывать термоизоляцию на месте. Установка сдвоенных насосов  невозможна. Опционально группы могут быть укомплектованы перепускным клапаном. Насосные группы Майбес Поколения 7 предназначены для монтажа на распределителях Майбес или на стене (в комплект поставки входит крепежный набор).







Модели и цены насосных групп MK (контур с трехходовым смесителем) MEIBES

Наименование

Артикул (подача справа)

Артикул (подача слева)

Цена, евро/ед

1" без насоса

ME 66731 EA

ME L 66731 EA

280,00

1" с насосом Grundfos UPS 25-40

ME 66731

ME L 66731

423,00

1" с насосом Grundfos UPS 25-60

ME 66731.40

ME L 66731.40

423,00

1" с насосом Grundfos Alpha2 25-60

ME 66731.30

ME L 66731.30

700,00

1" с насосом Wilo Star RS 25/4

ME 66731 WI

ME L 66731 WI

423,00

1" с насосом Wilo Star RS 25/6

ME 66731.65 WI

ME L 66731.65 WI

423,00

1" с насосом Wilo Stratos Para 25/1-7

ME 66731.31 WI

ME L 66731.31 WI

715,00

1 1/4" без насоса

ME 66732 EA

ME L 66732 EA

350,00

1 1/4" с насосом Grundfos UPS 32-40

ME 66732

ME L 66732

484,00

1 1/4" с насосом Grundfos UPS 32-60

ME 66732.40

ME L 66732.40

484,00

1 1/4" с насосом Grundfos Alpha2 32-60

ME 66732.30

ME L 66732.30

740,00

1 1/4" с насосом Wilo RS 30/4

ME 66732 WI

ME L 66732 WI

484,00

1 1/4" с насосом Wilo Star RS 30/60

ME 66732.40 WI

ME L 66732.40 WI

484,00

1 1/4" с насосом Wilo Stratos Para 30/1-7

ME 66732.31 WI

ME L 66732.31 WI

755,00

Насосные группы MK (контур с трехходовым смесителем) MEIBES

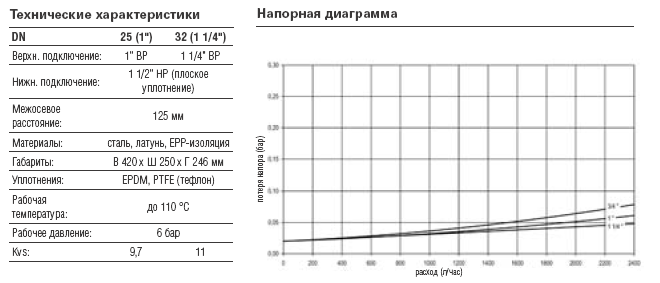

Насосные группы с разъемом для теплосчетчика MEIBES



Насосные группы с разъемом для теплосчетчика MEIBESНасосные группы с разъемом для теплосчетчика MEIBES



Область применения: объекты с необходимостью раздельного учета тепла.

Комплект поставки насосной группы: вся необходимая запорная арматура, контактные термометры в запорных узлах подающей и обратной линий, стабилизатор жесткости группы, смонтированный между запорной арматурой подающей и обратной линий, встроенный обратный клапан в запорном узле обратной линии, блочная EPP-изоляция. Разъем для установки теплосчетчика с телескопической регулировкой, разъем 1/2“ для интегрирования температурного датчика. Посадочное место насоса  – 180 мм.При выборе насосной группы следует руководствоваться напорными диаграммами для правильного подбора насоса и его режима работы. Внимание! При установке в группу насосов напором свыше 6 м.вод.ст. требу-ется дорабатывать термоизоляцию на месте.Опционально группы могут быть укомплектованы перепускным клапаном. Насосные группы Майбес Поколения 7 предназначены для монтажа на распределителях Майбес или на стене (в объем поставки входит крепежный набор).



Разъем 3/4“: для счетчика 90–110 мм

Разъем 1“: для счетчика 90–130 мм





Модели и цены: Насосная группа UK-Z



Наименование

Артикул

Цена, евро/ед

1" без насоса

ME 66711 ZEA

264,78

1" с насосом Grundfos UPS 25-40

ME 66711 Z

441,30

1" с насосом Grundfos Alpha2 25-60

ME 66711.30 Z

777,80

1" с насосом Wilo RS 25/4

ME 66711 ZWI

441,30

1" с насосом Wilo Stratos Para 25/1-7

ME 66711.31 ZWI

777,80


Модели и цены: Насосная группа MK-Z


Наименование

Артикул

Цена, евро/ед

1" без насоса

ME 66731 ZEA

353,04

1" с насосом Grundfos UPS 25-40

ME 66731 Z

485,43

1" с насосом Grundfos Alpha2 25-60

ME 66731.30 Z

838,48

1" с насосом Wilo RS 25/4

ME 66731 ZWI

485,43

1" с насосом Wilo Stratos Para 25/1-7

ME 66731.31 ZWI

838,48

Диаграммы см. выше.

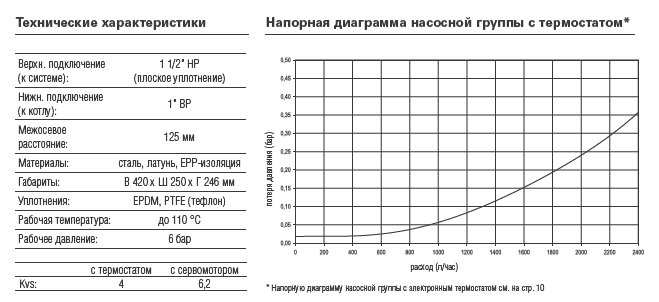

Насосная группа с ограничением температуры подающей линии MEIBES



Насосная группа с ограничением температуры подающей линии MEIBES



Область применения: любой контур с заданной постоянной температурой теплоносителя (например, контур теплых полов). Поддержание заданной температуры подаю-щей линии в диапазоне 25–50 °С или 20–80 °С в зависимости от привода смесителя.

Комплект поставки насосной группы: вся необходимая запорная арматура, контактные термометры в запорных узлах подающей и обратной линий, встроенный обратный клапан в запорном узле обратной линии, трехходовой смеситель со сту-пенчатым байпасом и термостатическим клапаном (или трехходовой смеситель с серводвигателем 220 В), реле безопасности (отключение насоса), температурный датчик термостатического привода вмонтирован в корпус запорного узла подающей линии, блочная EPP-термоизоляция. Посадочное место насоса – 180 мм. При выборе насосной группы следует руководствоваться напорными диаграммами для правильного подбора насоса и его режима работы. При установке в группу насосов напором свыше 6 м.вод.ст. требуется дорабатывать термоизоляцию на месте. Внимание! Группы с термостатическим приводом в силу конструктивных осо-бенностей перепускным клапаном не комплектуются!Опционально группы ME 45190.5ХХ могут быть укомплектованы перепускным клапаном. Насосные группы Майбес Поколения 7 предназначены для монтажа на распределите-лях Майбес или на стене (в комплект поставки входит крепежный набор).

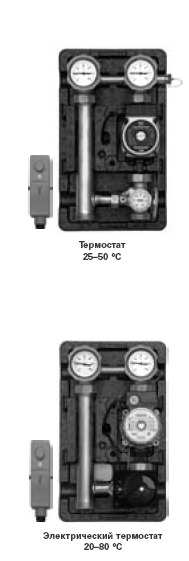

Насосные группы с поддержанием температуры: в диапазоне 25–50 °С (термостатический привод с управлением по температуре подачи)

Наименование

Артикул

Цена, евро/ед

1" без насоса

ME 45190 ЕА

410,41

1" с насосом Grundfos UPS 25-60

ME 45190

557,15

1" с насосом Grundfos Alpha2 25-60

ME 45190.30

829,00

1" с насосом Wilo RS 25/6

ME 45190 WI

582,00

1" с насосом Wilo Stratos Para 25/1-7

ME 45190.31 WI

829,00


Насосные группы с поддержанием температуры: в диапазоне 20–80 °С (электрический привод с управлением по температуре подачи)

Наименование

Артикул

Цена, евро/ед

1" без насоса

ME MSK 45190 ЕА

498,38

1" с насосом Grundfos UPS 25-60

ME MSK45190

645,10

1" с насосом Grundfos Alpha2 25-60

ME MSK 45190.30

938,57

1" с насосом Wilo RS 25/6

ME MSK 45190 WI

645,10

1" с насосом Wilo Stratos Para 25/1-7

ME MSK 45190.31 WI

938,57

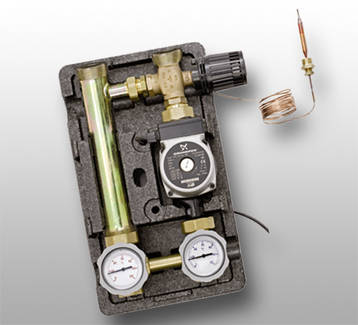

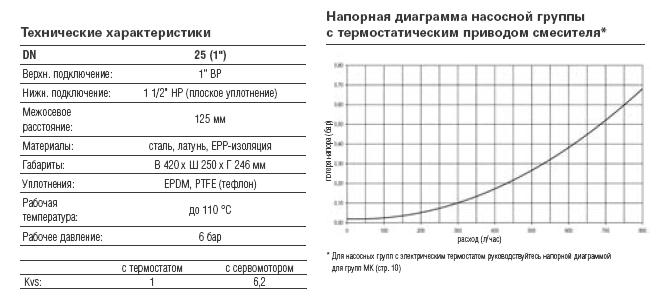

Насосные группы с поддержанием постоянной температуры обратной линии в диапазоне 30–65 °С (термостат) или 20–80 °С (электрический термостат)



Насосные группы с поддержанием постоянной температуры обратной линии в диапазоне 30–65 °С (термостат) или 20–80 °С (электрический термостат)Насосные группы с поддержанием постоянной температуры







Защита твердотопливного котла от низкой температуры обратной линии. Комплект поставки насосной группы: вся необходимая запорная арматура, контактные термометры в запорных узлах подающей и обратной линий, встроенный обратный клапан в запорном узле обратной линии, трехходовой смеситель с термостатической головкой, блочная, негорючая термоизоляция. Посадочное место насоса – 180 мм. При выборе насосной группы следует руководствоваться напорными диаграммами для правильного подбора насоса и его режима работы. Насосные группы Майбес Поколения 7 предназначены для монтажа на распределителях Майбес или на стене (в комплект поставки входит крепежный набор).

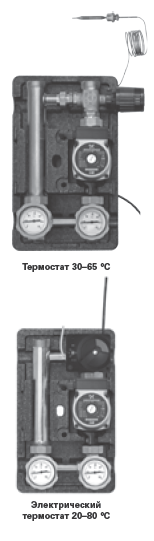

Насосная группа с термостатическим приводом смесителя (30–65 °С):



Наименование

Артикул

Цена, евро/ед

1" без насоса

ME 45441.3 ЕА

618,93

1" с насосом Grundfos UPS 25-60

ME 45441.34

736,98

1" с насосом Wilo RS 25/6

ME 45441.36 WI

736,98

Насосная группа с электрическим приводом смесителя (20–80 °С):





Наименование

Артикул

Цена, евро/ед

1" без насоса

ME MSK 45441.3 ЕА

498,38

1" с насосом Grundfos UPS 25-60

ME MSK 45441.34

645,10

1" с насосом Wilo RS 25/6

ME MSK 45441.36 WI

645,10



Насосные группы с поддержанием постоянной температуры обратной линии в диапазоне 30–65 °С (термостат) или 20–80 °С (электрический термостат)

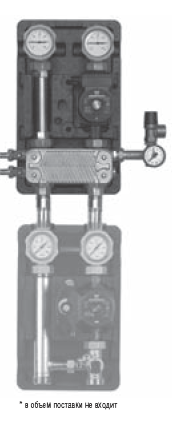

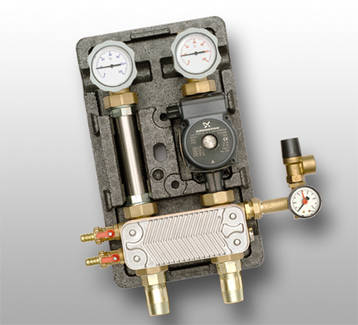

Насосная группа с разделительным теплообменником и насосом с бронзовым корпусом (разделительный контур)



Насосная группа с разделительным теплообменником и насосом с бронзовым корпусом (разделительный контур)

Насосная группа с разделительным теплообменником и насосом с бронзовым корпусом (разделительный контур)



Область применения: контур вентиляции, контур теплого пола, контур с теплоносителем, отличным от типа теплоносителя котлового контура (этиленгликоль  не выше 40%).

Комплект поставки насосной группы: вся необходимая запорная арматура, контакт-ные термометры в подающей и обратной линиях, встроенный обратный клапан в запорном узле обратной линии, циркуляционный насос Grundfos UPS 25-60 в специ-альном исполнении с бронзовым корпусом,  теплообменник, 2 шаровых крана слива/наполнения, группа безопасности (3 бар) с манометром, узел подключения расши-рительного бака (MAG-вентиль, гибкий шланг в металлической оплетке (700 мм), настенный кронштейн), блочная EPP-термоизоляция, комплект монтажных муфт  (1" НР) для монтажа на группы Meibes UK 1" или MK 1".Посадочное место насоса – 180 мм. При выборе насосной группы следует руковод-ствоваться напорными диаграммами для правильного подбора насоса и его режима работы.Насосные группы с теплообменником предназначены для монтажа на насосных группах Майбес UK или MK или на стене (в комплект поставки входит крепежный набор).

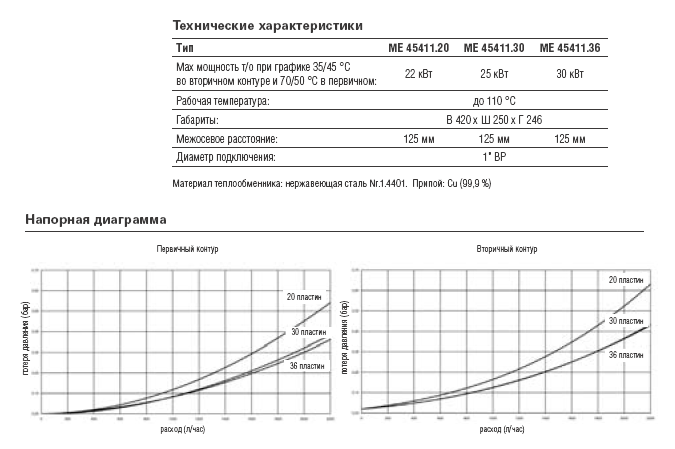

Модели и цены: Насосная группа с разделительным теплообменником и насосом с бронзовым корпусом (разделительный контур)



Наименование

Артикул

Цена, евро/ед

1" с насосом Grundfos UPS 25-60, т/о 20 пластин

ME 45411.20

808,00

1" с насосом Grundfos UPS 25-60, т/о 30 пластин

ME 45411.30

824,00

1" с насосом Grundfos UPS 25-60 RG, т/о 36 пластин

ME 45411.36

858,00



Насосная группа с разделительным теплообменником и насосом с бронзовым корпусом (разделительный контур)



Комплектующие и распределители

Комплектующие и распределители



1. Цанговое соединение для подключения контура

Наименование

Артикул

Цена, евро/ед.

переходник с насосной группы на медную или полимерную трубу 1" х 28 мм

ME G 29611.14

7,73

переходник с насосной группы на медную или полимерную трубу 1 1/4" х 35 мм

ME G 29611.15

15,44

2. Настраиваемый перепускной клапан для насосных групп Поколения 7*

* Кроме насосных групп арт. ME 45190 ввиду конструктивной особенности (см. стр. 8).

Наименование

Артикул

Цена, евро/ед.

ME 69070.5

33,00

3. Электрический трехпозиционный сервомотор 220 В

Оснащен кабелем длиной 2 м. Предназначен для монтажа непосредственно на смесителе групп серии MK. Реверсивный синхронный сервопривод 220В /50Гц, цикл 140 сек., переключатель режимов ручной/автоматический и нагляд- ная шкала степени открытия/закрытия, крутящий момент 6Нм.

Наименование

Артикул

Цена, евро/ед.

ME 66341

143,42

Переходник на смеситель, выпуск до 07/2003

МЕ 66341.02

7,73

3'. Электрический сервомотор 24 В, cигнал 0_10 В

Наименование

Артикул

Цена, евро/ед.

МЕ 66341.7

229,47

4. Сервомотор с интегрированным термостатом 2080 °С

Оснащен кабелем длиной 2 м. Предназначен для монтажа непосредственно на смесителе групп серии MK. Реверсивный синхронный сервопривод 220 В /50 Гц, цикл 150 сек., переключатель режимов ручной/автоматический и наглядная шкала степени открытия/закрытия, крутящий момент 10Нм, температурный датчик 6 мм с кабелем длиной 2 м, крепеж для монтажа датчика на трубопроводе.

Наименование

Артикул

Цена, евро/ед.

LE STM 10/230

221,45

5. Комплект переходников для монтажа насосной группы Поколения 7 на распределителях других производителей

Наименование

Артикул

Цена, евро/ед.

1 1/2" НГ х 1" ВР

ME 66305.1

16,55

1 1/2" НГ х 1 1/4" ВР

ME 66305.2

45,24

1 1/2" НГ х 1 1/2" НР

ME 66305.5

75,34

6. Комплект эксцентриков 120125130 мм

Для установки насосных групп Поколения 7 и гидравлических стрелок Meibes (арт.: 66391.2 и 66391.3) на настенные распределители других производителей с межосевым расстоянием 130 мм (например, Buderus). Так же для подключения гидравлических стрелок Meibes (арт.: 66391.2 и 66391.3) к распределителям с межосевым расстоянием 120 мм. В комплекте 2 эксцентрика 1 1/2" НГ х 1 1/2" НР под плоское уплотнение

Наименование

Артикул

Цена, евро/ед.

ME B-66609.5

94,88



Распределительные гребенки



Настенная распределительная гребенка (Ду25, м/о 125мм) из черной стали для подключения насосных групп Майбес Поколения 7 всех типоразмеров (подающая линия справа)

С полным гидравлическим разделением подающей и обратной линий. Из черной стали, лаковое покрытие, в блочной EPP-термоизоляции. С 2, 3 или 4 парами подключений DN25 сверху и снизу, расположенных симметрично. Нижние подключения могут быть использованы дополнительно.

Верхние подключения 1 1/2" НГ с плоским уплотнением EPDM для подключения насосных групп Поколения 7.

Нижняя центральная пара подключений 1 1/2" НР под плоское уплотнение.

Остальные нижние подключения 1 1/2" НР заглушены 1 1/2" НГ. Для отопительных систем мощностью до 85 кВт при Т=25 К (3 м3/час).

Наименование

Артикул

Цена, евро/ед.

коллектор до 2 (3) отоп. конт. (длина=500 мм)

ME 66301.2

236,00

коллектор до 3 (5) отоп. конт. (длина=750 мм)

ME 66301.3

302,00

коллектор до 4 (7) отоп. конт. (длина=1000 мм)

ME 66301.4

384,00

Настенная распределительная гребенка (Ду25, м/о 125мм) из нержавеющей стали для подключения насосных групп Майбес Поколения 7 всех типоразмеров (подающая линия справа)

С полным термогидравлическим разделением подающей и обратной линий. Из нержавеющей стали, в блочной негорючей термоизоляции. С 2 или 3 парами подключений (DN 25) контуров сверху и снизу (как показано на рисунке). Нижние центральные подключения 1 1/2" НР под плоское уплотнение. Для отопительных систем мощностью до 85 кВт при Т=25 К.

Наименование

Артикул

Цена, евро/ед.

коллектор из нерж. ст. на 2 (3) отоп. конт. (длина=500 мм)

ME 66306.1D

299,00

коллектор из нерж. ст. на 3 отоп. конт. (длина=750 мм)

ME 66301.41 D

379,00

Комплект консолей для монтажа распределителя Майбес Поколения 7 на стене*

Наименование

Артикул

Цена, евро/ед.

ME 66337.3

47,00

* для коллекторов 66301.4 рекомендуется применять 2 комплекта консолей; для коллекторов 66301.3 рекомендуется применять 2 комплекта консолей при задействовании нижних отводов.



Многофункциональные устройства (гидравлические стрелки до 85кВт)



Гидравлическая стрелка Майбес для насосных групп Поколения 7 и настенного распределителя до 85 кВт Т = 25 К (3 м3/час)

Помимо своей основной функции эффективно удаляет растворенный воздух и шлам. Подходит для монтажа на распределителях Майбес до 85 кВт.

Обращайте внимание на соответствие подключений подающей и обратной линий!

Подключение к распределителю/контуру: 1 1/2" НГ (плоское уплотнение). Межосевое расстояние подключений 125 мм.

Подключение к источнику: 1 1/2" НГ (DN 25) со стороны котла и потребителя или 2" НГ (DN 32), плоское уплотнение. Для перехода на наружную или внутреннюю резьбу и подключения к источнику можно использовать трубу и фитинги (стр. 81-84).

Комплект поставки: блочная, съемная, EPP-термоизоляция, погружная гильза для датчи- ка подающей линии (диаметр 10 мм), автоматический воздухоотводчик, кран для слива шлама. Две заглушенные гильзы в донной части для установки магнитных уловителей (опция).

Наименование

Артикул

Цена, евро/ед.

МНK 25 (2 м3/час, 70 кВт при Т = 25 °С), DN 25

ME 66391.2

265,00

МНK 32 (3 м3/час, 85 кВт при Т = 25 °С), DN 32

ME 66391.3

270,00



Комплект магнитных уловителей для гидравлических разделителей Майбес 85 кВт

Наименование

Артикул

Цена, евро/ед.

ME 60364.502

182,00



Комплектующие для компоновки котельных

Группа безопасности Тип К

В изделие входят: предохранительный клапан 1/2" х 3/4", 3 бар, манометр, авто- матический воздухоотводчик, негорючая термоизоляция. Подключение 1/2" ВР. Для котлов до 50 кВт.

Наименование

Артикул

Цена, евро/ед.

ME 66065

55,75

Группа подключения расширительного бака

Гибкий шланг (700 мм) DN 20 в оцинкованной оплетке с резьбовыми подключе- ниями 3/4" ВР. Угловой кронштейн с крепежом для РБ до 440 мм и вентилем подключения РБ.

Наименование

Артикул

Цена, евро/ед.

ME 66326.11

59,31

Универсальное подключение насосных групп Поколения 7 или распределительной системы на 2 контура к напольному котлу 1"

Состав: колено подающей линии жесткая труба в термоизоляции, колено обрат- ной линии гофрированная труба из нержавеющей стали (1м) в термоизоляции. В комплекте две НГ 1 1/2" с плоским уплотнением для подключения контура. Два крестовидных распределителя (свободные выходы могут быть использованы для подключения бойлера ГВС). Группа безопасности Тип К с жестким коленом подключения, группа подключения РБ.

Наименование

Артикул

Цена, евро/ед.

ME 66362 FR

368,86

Группа обвязки Котел-Бойлер ГВС

Комплект поставки: два запорных шаровых крана 1"(ВРхНР), обратный клапан, автоматический воздухоот- водчик, сливной кран, отводы 1" (ВРхНР) для подключения к бойлеру.

Внимание! Соединительные трубы в комплект поставки не входят. Возможно использовать трубу Inoflex и фитинги FixLock DN25

Наименование

Артикул

Цена, евро/ед.

1" с насосом Grundfos UPS 25-40

ME 66356 OS

321,41

ME 66356 OS 312,05 1" с насосом Wilo Star RS 25/4

ME 66356 OS WI

321,41

Комплект отсечной арматуры для подключения котельного контура к распределительной гребенке (Поколение 7)

Комплект поставки: два запорных шаровых крана 1"; два сливных KFE-крана; две накидные гайки 1 1/2 BP, 2 заглушки 3/8".

Наименование

Артикул

Цена, евро/ед.

МЕ 45401

94,12

Актуален при применении системы без гидрострелки в качестве отсечного комплекта распределительной гребенки. В случае применения как отсечного комплекта между котлом и гидрострелкой необходимо добавить ниппели под плоское уплотнение 1 1/2" x 1 1/2" (для стрелки DN25)



Комплекты обвязки Ду25-Ду32



Насосная группа для циркуляции Тип С (подающая линия), без насоса

Комплект: шаровой кран 1" ВР х 1 1/2" НГ (или 1 1/4" ВР х 2" НГ), шаровой кран 1" ВР х 1 1/2" НГ (или 1 1/4" ВР х 2" НГ) с встроенным в рукоятку термометром, два плоских уплотнения.

Наименование

Артикул

Цена, евро/ед.

1"

(a = 359 мм)

ME 61122

60,12

1 1/4"

(a = 370 мм)

ME 61124

91,33

Насосная группа для циркуляции Тип R (обратная линия), без насоса

Шаровой кран 1" ВР х 1 1/2" НГ (или 1 1/4" ВР х 2" НГ) с встроенным в рукоятку тер- мометром, обратным клапаном и переходом на 1" ВР, одно плоское уплотнение.

Наименование

Артикул

Цена, евро/ед.

1"

(a = 117 мм)

ME 61126

40,31

1 1/4"

(a = 118 мм)

ME 61128

51,00

Насосная группа Тип С+R (комплект групп С и R), без насоса

Наименование

Артикул

Цена, евро/ед.

1"

(a = 359 мм; b = 117 мм)

ME 61127

99,62

1 1/4"

(a = 370 мм; b = 118 мм)

ME 61129

148,26

Насосная группа с трехходовым смесителем и сервомотором Тип M, без насоса (возможно подключение перепускного клапана арт. ME 69072 для м/о 125 или 200 мм)

Комплект: шаровой кран 1" ВР х 1 1/2" НГ с встроенным в рукоятку контактным термометром, обратным клапаном с ручной регулировкой и каналом возду- хоудаления, плоское уплотнение. Шаровой кран 1" ВР х 1 1/2" НГ с встроенным в рукоятку контактным термометром и переходом на 1" ВР, плоское уплотнение. Трехходовой смеситель (Kvs=7,3) с 1 1/2" НГ с плоским уплотнением для подклю- чения насоса, переходом на 1"ВР для подключения к контуру источника и боко- вым ответвлением 3/4" НР. Трехпозиционный серводвигатель (220 В, 140 сек.).

Наименование

Артикул

Цена, евро/ед.

1"

(a = 428 мм; b = 151 мм)

ME 61827.3

291,76

Насосная группа для циркуляции Тип B, без насоса

Комплект: шаровой кран 1" ВР х 1 1/2" НГ (или 1 1/4" ВР х 2" НГ), шаровой кран 1" ВР х 1 1/2" НГ (или 1 1/4" ВР х 2" НГ) с встроенным обратным клапаном, два плоских уплотнения.

Наименование

Артикул

Цена, евро/ед.

1"

(a = 353 мм)

ME 61821.0

53,37

1 1/4"

(a = 369 мм)

ME 61825

93,70

Насосная группа подключения бойлера ГВС Тип S, без насоса

Комплект: шаровой кран 1" ВР х 1 1/2" НГ (или 1 1/4" ВР х 2" НГ) с встроенным в рукоятку термометром, обратным клапаном, шаровой кран 1" ВР х 1 1/2" НГ (или 1 1/4" ВР х 2" НГ), два плоских уплотнения.

Наименование

Артикул

Цена, евро/ед.

1"

(a = 359 мм)

ME 61130

68,78

1 1/4"

(a = 370 мм)

ME 61132

96,08

Запорный шаровой кран из латуни с фланцем под накидную гайку для подключения циркуляционных насосов DN 25 и DN 32

Наименование

Артикул

Цена, евро/ед.

FL х ВР 1"

ME 61810

17,80

FL х ВР 1 1/4"

ME 61840

32,05

FL = фланец ВР = Внутренняя резьба НР = Наружная резьба

Запорный шаровой кран из латуни со встроенным обратным клапаном и с фланцем под накидную гайку для подключения циркуляционных насосов DN 25 и DN32

Наименование

Артикул

Цена, евро/ед.

FL х ВР 1"

ME 61851

28,47

FL х ВР 1 1/4"

ME 61861

42,15

Накидная гайка в комплекте с уплотнением для подключения циркуляционных насосов DN25 и DN32 (применяется только с вышеописанными шаровыми кранами)

Наименование

Артикул

Цена, евро/ед.

1 1/2" для крана 1" (Арт. 61810)

ME 43.550 D

5,93

2" для крана 1 1/4" (Арт. 61840)

ME 42602.01 D

5,93

Шаровые краны из латуни, соединения ВРхВР или ВРхНР с красной рукояткой бабочка

Рабочее давление до 10 бар, температура до 130 °С.

ВР х ВР

Размер

Артикул

Цена, евро/ед.

3/8"

ME 61920,1

5,93

1/2"

ME 61930,1

7,69

3/4"

ME 61940,1

10,68

1"

ME 61950,1

16,59

1 1/4"

ME 61960,1

24,92

ВР х НР

Размер

Артикул

Цена, евро/ед.

1/2"

ME 61972,3

7,70

3/4"

ME 61971,3

10,68

1"

ME 61970,3

16,59

Осевой термометр для насосных групп Поколения 7

Тип

Артикул

Цена, евро/ед.

красный

ME 58071.504

5,93

синий

ME 58071.505

5,93

Адаптер 1" ВР х 1" НР с отводом 1/2" ВР

Область применения: для подключения погружных датчиков температуры или давления; крана наполнения/слива.

Наименование

Артикул

Цена, евро/ед.

ME 90256.10

10,68

Автоматический воздухоотводчик

Материал латунь, рабочее давление 10 бар, 110 °C.

Наименование

Артикул

Цена, евро/ед.

1/2" вертикальное исполнение

ME 67502

21,35

1/2" угловое исполнение

ME 67602

23,72



Сервисная и запорная арматура



Термостатический смеситель

Область применения: для систем ГВС и отопления. Термостатический смеситель с ограничением температуры на выходе 3060 °С, 10 бар, подключение 3/4"HP.

Тип

Артикул

Цена, евро/ед.

ME 69050.5

87,55

Термостатический смеситель

Область применения: для систем ГВС. Термостатический смеситель с ограничением температуры на выходе 3060 °С, 10 бар, цанговое подключение для трубы 22мм.

Тип

Артикул

Цена, евро/ед.

ME 69050

75,90

Перепускной клапан (для непосредственной установки в системе или в комплект смесительной насосной группы ME 61827.3)

Для автоматического поддержания заданного перепада давления между пода- ющей и обратной линиями. Подключение 3/4" НГ под плоское уплотнение.

Тип

Артикул

Цена, евро/ед.

Межосевое расстояние = 125 мм

ME 69072.4

46,26

Межосевое расстояние = 200 мм

ME 69072.2

45,06

MAG-вентиль подключения расширительного бака

Область применения: подключение РБ к отопительной установке без запорной арма- туры! Универсальное подключение для РБ с выходом 3/4" или 1" ВР. Скрытый вентиль со встроенным обратным клапаном (запорный элемент) в узле подключения/отсо- единения отопительной установки. В комплекте с манометром и сливной трубкой (длина 150 мм).

Тип

Артикул

Цена, евро/ед.

ME 69088

84,20

KFE шаровой кран

Область применения: универсальный кран для слива/заполнения/промывки системы. Подключение 1/2" НР. Штуцер 1/2" для подключения шланга.

Тип

Артикул

Цена, евро/ед.

ME 65051 MS

8,30

KFR шаровой кран

Область применения: кран для заполнения системы со встроенным обратным клапаном (защита от гидроударов). Подключения 1/2" НР. Штуцер 1/2" для подклю- чения шланга.

Тип

Артикул

Цена, евро/ед.

ME 65053 MS

22,55

Fuelly клапан автоматической подпитки системы

Область применения: автоматическое заполнение и поддержание давления в систе- ме. Автоматическая подпитка с расходом до 8 л/мин. Диапазон настройки: 0,43 бар (заводская настройка 1,5 бар). Подключение 1/2" НР. В состав узла входят: фильтр, манометр, штуцер (подключение подпиточной среды).

Тип

Артикул

Цена, евро/ед.

ME 59092

60,49



© 2007-2021, Промтепло

карта сайта
Работает на: Amiro CMS
