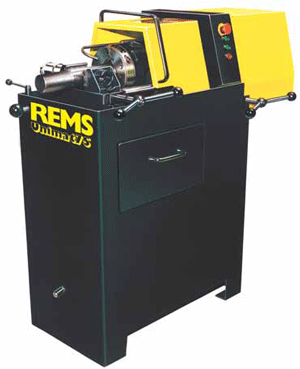

REMS Унимат 75 Резьбонарезной станок
REMS Унимат 75 – высокоэкономичный. Тангенциальная (призматическая) система резьбонарезных гребёнок. Большой диапазон резьб. Быстрая работа, короткое время на переоснастку. Для штучного и серийного производства. Низкая стоимость рабочего часа. Прост в эксплуатации. Разгружает дорогие токарные станки и квалифицированный персонал.
Принцип работы резьбонарезного станка REMS Унимат 75
Неподвижная заготовка, вращающаяся резьбонарезная головка.
Конструкция резьбонарезного станка REMS Унимат 75
Компактная, прочная конструкция для длительной эксплуатации. Резьбонарезная головка с тангенциальными (призматическими) гребёнками в самоцентрирующейся системе держателей. После лёгкого надреза трубы с помощью рычага подачи и зубчатой передачи, автоматическая подача нарезной головки. Сварная, прочная подставка для станка с большой масляной ванной и выдвижным ящиком для стружки .
Привод резьбонарезного станка REMS Унимат 75
Прочная планетарная передача с полым солнечным колесом для долгой работы. Надежный, специально рассчитанный для нарезания резьб, мощный двигатель трехфазного тока, 2000/2300 Вт, защита от перегрузок. Переключатель для выбора направления вращения для правой или левой резьбы. Высокая скорость работы. 2 варианта частоты вращения резьбонарезной головки 70 и 35¹/мин.
Зажимное устройство резьбонарезного станка REMS Унимат 75
Надёжные, без перекосов, универсальные самоцентрирующиеся тиски для всего диапазона резьб со специальными зубчатыми кулачками. На выбор зажим вручную или пневмогидравлическим механизмом через педаль (рабочее давление 6 бар.).
Специальные зажимные кулачки резьбонарезного станка REMS Унимат 75
Для тянутых заготовок, штифтов, шестигранных винтов и ниппелей, как принадлежность.
Автоматическое охлаждение и смазка резьбонарезного станка REMS Унимат 75
Прочный, надежный насос высокой подачи. Обильная подача смазывающее охлаждающей жидкости гарантирует чистую резьбу и длительный срок службы гребенок, редуктора и двигателя.
Универсальная автоматическая нарезная головка резьбонарезного станка REMS Унимат 75
Всего одна универсальная, автоматическая резьбонарезная головка на все виды резьбы. Точная установка диаметра резьбы за счет установочного винта со шкалой, головка закрывается и открывается автоматически после нарезания резьбы заданной длины. Любая резьба режется за один заход. Насадка для конической резьбы. Вместо замены гребенок более рациональная работа с универсальными автоматическими резьбонарезными головками.
Резьбонарезные плашки резьбонарезного станка REMS Унимат 75
Надёжные затачиваемые тангенциальные гребенки REMS с оптимальной геометрией лезвий гарантируют сверхлегкий надрез и легкое нарезание чистой резьбы. WS-гребенки из закаленной, специальной стали для материалов до 500 N/мм2. HSS-гребенки для материалов, тяжело поддающихся обработке, свыше 500 N/мм2. Гребенки устанавливаются в специальной системе держателей. Гребенки и держатели представляют собой резьбонарезной набор.
Дополнительные материалы для нарезания резьбы резьбонарезного станка REMS Унимат 75
REMS Санитоль и REMS Специаль . Разработаны специальнодня нарезания резьбы, поэтому обладают особенно высокими смазывающими и охлаждающими свойства. Незаменимы для нарезания чистой резьбы и увеличения срока эксплуатации плашек, инструмента и станков.Изготовление ниппелей. Удобно со специальными зажимными кулачками 1/16–11/4” или с автоматическим внутризажимным REMS Ниппельфикс 1/2–21/2” или с ручным внутризажимным REMS Ниппельспанер 3/8–2”
Комплект поставки резьбонарезного станка REMS Унимат 75
Полуавтоматический резьбонарезной станок для болтовой резьбы 6–72 мм, 1/4–23/4”, трубной резьбы 1/16–21/2”, 16–63 мм.
Станок на подставке. 3-ёх фазный двигатель с переключением полярности и полым валом, 400 В, 50 Гц, 2000/2300 Вт, правый и левый ход.
Варианты частоты вращения резьбонарезной головки 70 и 35 ¹/мин.
Самоцентрирующиеся универсальные тиски для всего рабочего диапазона,
На выбор зажим вручную или пневмогидравлическим механизмом через педаль.
Устройство для автоматической смазки.
1 Универсальная автоматическая резьбонарезная головка для всех видов резьбы, автоматически закрывающаяся и открывающаяся.
Без резьбонарезного набора, без фиксатора.
Защитный экран с электрическим управлением.
Установочная планка, рабочий ключ.
|
Наименование
|
Конструкция
|
Арт-№
|
Цена, евро
|
|
REMS Unimat 75
|
ручные тиски
|
750003
|
26591,90
|
|
REMS Unimat 75
|
пневмогидравлические тиски
|
750004
|
29645,10
|
Оснастка резьбонарезного станка REMS Унимат75
|
Наименование
|
Арт-№
|
Цена, евро
|
|
Гребенки с держателями (Резьбонарезной набор), Гребенки
|
|
Универсальная автоматическая резьбонарезная головка, без резьбонарезного
набора и фиксатора
|
751000
|
1364,60
|
|
Фиксаторы R для трубной конической резьбы, правой
|
751040
|
160,60
|
|
Фиксаторы R-Lдля трубной конической резьбы, левой
|
751050
|
160,60
|
|
Фиксаторы G для трубной цилиндрической резьбы, правой
|
751060
|
160,60
|
|
G-Lдля трубной цилиндрической резьбы, левая
|
751070
|
160,60
|
|
Фиксаторы M для метрической резьбы, правой
|
751080
|
160,60
|
|
Фиксаторы M-Lдля метрической резьбы, левой
|
751090
|
160,60
|
|
Специальные зажимные кулачки для коротких заготовок шестигранных винтов,
трубных ниппелей. Длина заготовки перед тисками без учета длины резьбы
минимум 15 мм, диаметр 6–42 mm
|
753240
|
1314,40
|
|
Дополнительные
материалы для нарезания резьбы
|
|
Ниппельный держатель
|
|
Плашки для снятия
фаски и широкой стружки на заказ.
|
Данные цены не являются окончательными. Скидки уточните у наших менеджеров.
