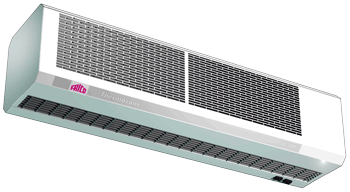

Frico Thermozone AC 200
Воздушные завесы для дверей высотой до 2,5 метров
Серия воздушных завес Thermozone AC200 включает в себя модели с электрообогревом и без обогрева.
Предназначены для стационарной установки над входными дверями высотой до 2,5 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения.
Завесы AС200 с блоками обогрева как правило используют как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Завесы без обогрева применяются для разделения зон с разной температурой при необходимости сохранения кондиционированного воздуха.
Благодаря компактности конструкции, завесы серии AС200 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы монтируются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата.
Модели трех типоразмеров позволяют выбрать требуемый набор завес для проема любой ширины.
-
Низкий уровень шума
-
Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016
-
Кнопка взведения защиты от перегрева легко доступна через фронтальную решетку
-
Компактны и просты в установке
-
Панель управления монтируется в корпус завесы или устанавливается в любом месте на стене
-
Модель AC203C имеет шнур с вилкой, встроенную панель управления и термостат.
Сертификация: SEMKO и ГОСТ, стандарт CE.
Технические параметры
Класс защиты AC200 без обогрева:
(IP44), брызгозащищенное исполнение.
Сертификация: SEMKO и ГОСТ, стандарт CE.
*1)
= увеличение температуры проходящего воздуха при полной мощности и низком/полном расходе
*2) Силовой ввод производится раздельно на каждую группу контакторов.
Класс защиты AC 200 с электрообогревом: (IP21), от падающих капель.
Сертификация: SEMKO и ГОСТ, стандарт CE.
Таблица цен
Воздушная завеса Frico AC 201
|
Тип нагрева |
Без нагрева |
|
Расход воздуха |
900/1200 куб. м/час |
|
Уровень шума |
42/51 дБ/А |
|
Максимальный расход воздуха |
1200 куб. м/час |
|
Максимальный уровень шума |
51 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
0.4 А |
|
Длина |
985 мм |
|
Вес |
13.4 кг |
|
Цена |
436,00 |
Воздушная завеса Frico AC 202
|
Тип нагрева |
Без нагрева |
|
Расход воздуха |
1400/1900 куб. м/час |
|
Уровень шума |
43/52 дБ/А |
|
Максимальный расход воздуха |
1900 куб. м/час |
|
Максимальный уровень шума |
52 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
0.6 А |
|
Длина |
1500 мм |
|
Вес |
18 кг |
|
Цена |
638,00 |
Воздушная завеса Frico AC 202XL
|
Тип нагрева |
Без нагрева |
|
Расход воздуха |
1800/2400 куб. м/час |
|
Уровень шума |
45/54 дБ/А |
|
Максимальный расход воздуха |
2400 куб. м/час |
|
Максимальный уровень шума |
54 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
0.8 А |
|
Длина |
1945 мм |
|
Вес |
28 кг |
|
Цена |
871,00 |
Воздушная завеса Frico AC 203
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/1.5/3 кВт |
|
Расход воздуха |
900/1200 куб. м/час |
|
Уровень шума |
42/51 дБ/А |
|
Максимальная мощность |
3 кВт |
|
Максимальный расход воздуха |
1200 куб. м/час |
|
Максимальный уровень шума |
51 дБ/А |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
4.7 А |
|
Длина |
985 мм |
|
Вес |
15.5 кг |
|
Увеличение t. |
10/8 град. С |
|
Цена |
702,00 |
Воздушная завеса Frico AC 203C
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/2/3 кВт |
|
Расход воздуха |
900/1200 куб. м/час |
|
Уровень шума |
42/51 дБ/А |
|
Максимальная мощность |
3 кВт |
|
Максимальный расход воздуха |
1200 куб. м/час |
|
Максимальный уровень шума |
51 дБ/А |
|
Напряжение (Нагревательные элементы) |
230 В |
|
Сила тока (Нагревательные элементы) |
13.4 А |
|
Длина |
985 мм |
|
Вес |
15.5 кг |
|
Увеличение t. |
10/8 град. С |
|
Цена |
735,00 |
Воздушная завеса Frico AC 206
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/2.8/5.5 кВт |
|
Расход воздуха |
900/1200 куб. м/час |
|
Уровень шума |
42/51 дБ/А |
|
Максимальная мощность |
5.5 кВт |
|
Максимальный расход воздуха |
1200 куб. м/час |
|
Максимальный уровень шума |
51 дБ/А |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
8.3 А |
|
Длина |
985 мм |
|
Вес |
15.5 кг |
|
Увеличение t. |
19/14 град. С |
|
Цена |
767,00 |
Воздушная завеса Frico AC 209
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/4.5/9 кВт |
|
Расход воздуха |
900/1200 куб. м/час |
|
Уровень шума |
42/51 дБ/А |
|
Максимальная мощность |
9 кВт |
|
Максимальный расход воздуха |
1200 куб. м/час |
|
Максимальный уровень шума |
51 дБ/А |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
13.4 А |
|
Длина |
985 мм |
|
Вес |
17.4 кг |
|
Увеличение t. |
30/23 град. С |
|
Цена |
845,00 |
Воздушная завеса Frico AC 210
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/5/10 кВт |
|
Расход воздуха |
1400/1900 куб. м/час |
|
Уровень шума |
43/52 дБ/А |
|
Максимальная мощность |
10 кВт |
|
Максимальный расход воздуха |
1900 куб. м/час |
|
Максимальный уровень шума |
52 дБ/А |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
15.1 А |
|
Длина |
1500 мм |
|
Вес |
27 кг |
|
Увеличение t. |
21/15 град. С |
|
Цена |
1 037,00 |
Воздушная завеса Frico AC 205
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/2.5/5 кВт |
|
Расход воздуха |
1400/1900 куб. м/час |
|
Уровень шума |
43/52 дБ/А |
|
Максимальная мощность |
5 кВт |
|
Максимальный расход воздуха |
1900 куб. м/час |
|
Максимальный уровень шума |
52 дБ/А |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
7.8 А |
|
Длина |
1500 мм |
|
Вес |
21 кг |
|
Увеличение t. |
10/7 град. С |
|
Цена |
941,00 |
Воздушная завеса Frico AC 212
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/6/12 кВт |
|
Расход воздуха |
1400/1900 куб. м/час |
|
Уровень шума |
43/52 дБ/А |
|
Максимальная мощность |
12 кВт |
|
Максимальный расход воздуха |
1900 куб. м/час |
|
Максимальный уровень шума |
52 дБ/А |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
17.9 А |
|
Длина |
1500 мм |
|
Вес |
27 кг |
|
Увеличение t. |
26/19 град. С |
|
Цена |
1 069,00 |
Воздушная завеса Frico AC 209XL
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/4.5/9 кВт |
|
Расход воздуха |
1800/2400 куб. м/час |
|
Уровень шума |
45/54 дБ/А |
|
Максимальная мощность |
9 кВт |
|
Максимальный расход воздуха |
2400 куб. м/час |
|
Максимальный уровень шума |
54 дБ/А |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
13.8 А |
|
Длина |
1945 мм |
|
Вес |
31 кг |
|
Увеличение t. |
15/11 град. С |
|
Цена |
1 340,00 |
Воздушная завеса Frico AC 215XL
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/7.5/15 кВт |
|
Расход воздуха |
1800/2400 куб. м/час |
|
Уровень шума |
45/54 дБ/А |
|
Максимальная мощность |
15 кВт |
|
Максимальный расход воздуха |
2400 куб. м/час |
|
Максимальный уровень шума |
54 дБ/А |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
22.5 А |
|
Длина |
1945 мм |
|
Вес |
35 кг |
|
Увеличение t. |
25/19 град. С |
|
Цена |
1 421,00 |

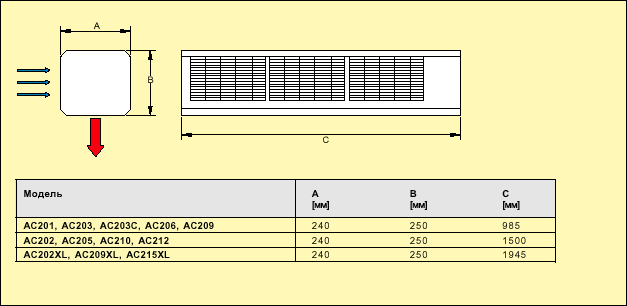

Размеры
Установка
Воздушные завесы серии AС200 размещаются стационарно над проемом и могут крепиться на стену, к потолку, к балке или, в случае высоких потолков, на тросовой подвеске. Возможна установка в подвесной потолок. Завеса располагается над дверью всегда горизонтально с направлением щели выдува вниз. Миниальные расстояния от щели выдува до дверного проема и легко воспламеняющихся материалов для завес электрообогревом показаны на рисунке 1. Установка в подвесной потолок показана на рисунке 2. Для завес длиной 1,5 и 2 метра крепление выполняется в трех точках. При установке над широким проемом несколько завес располагаются вплотную друг к другу на всю его ширину и управляются с одного пульта.
Электроподключение AС 200
Завеса должна подключаться к сети через всеполюсной автомат защиты с воздушным зазором не менее 3-х мм. Соединение должно выполняться кабелем с двойной изоляцией, а его сечение должно соответствовать нагрузкам по току. Силовой ввод производится через удаляемые выбивки (6 x 29 мм), расположенные в верхней части корпуса. Максимальное сечение кабеля 16мм². Для подключение приборов управления используются кабели сечением не более 6мм². Для завес с блоками электообогрева с выходной мощностью более 3кВт силовой ввод и подача напряжения на блок управления производятся на разные группы

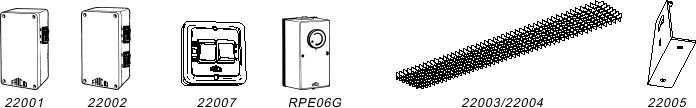

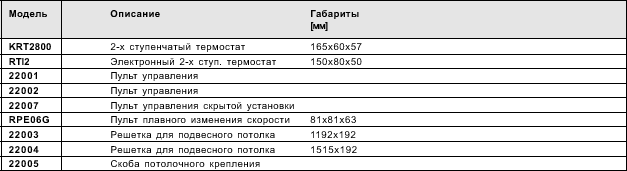

Принадлежности
KRT2800, 2-х ступенчатый термостат
Управление обогревом. Регулируемая величина интервала срабатывания (1-4°C). Диапазон рабочих температур 0-40°C. Для моделей с электрообогревом (AC203-AC215XL). Класс защиты: струезащищенное исполнение (IP55).
RTI2, электронный 2-х ступ. термостат
Управление обогревом. Регулируемая величина интервала срабатывания (1-10°C). Диапазон рабочих температур 5-35°C. Для моделей с электрообогревом (AC 203-AC 215XL). Класс защиты: брызгозащищенное исполнение (IP44).
22001, пульт управления
Осуществляет 2-х ступенчатую регулировку воздушного потока. Поставляется в отдельном корпусе для установки на стене или в корпус завесы. Работает с завесами без нагрева (AС201, AC202, AC202XL). Может управлять работой до 6 приборов. Максимальный ток 5А. Класс защиты: брызгозащищенное исполнение (IP44).
22002, пульт управления
Осуществляет 2-х ступенчатую регулировку мощности и воздушного потока. Поставляется в отдельном корпусе для установки на стене или в корпус завесы. Работает с завесами (AC203-AC215XL) с электрообогревом. Может управлять работой до 6 приборов. Максимальный ток 5А. Класс защиты: брызгозащищенное IP(44).
22007, пульт управл. для установки на стене
Осуществляет 2-х ступенчатую регулировку мощности и воздушного потока. Для скрытой установки в стену или на стене (рамка корпуса в комплекте). Работает с завесами (AC203-AC215XL) с электрообогревом. Может управлять работой до 6 приборов. Максимальный ток 5А. Класс защиты: без защиты от попадания воды (IP20).
RPE06G, пульт плавного изменения скорости вращения вентилятора
Однофазный тиристорный регулятор для ручной плавной регулировки скорости вращения вентиляторов. Он может управлять работой 2-3 воздушных завес без нагрева (AС201, AC202, AC202XL). Максимальный ток 2 A. Класс защиты: брызгозащищенное исполнение (IP44).
Решетки для подвесного потолка (22003, 22004)
При монтаже завесы (полностью) в подвесной потолок устанавливаются решетки в зоне выдува и зоне забора воздуха. Модель решетки должна соответствовать (по габаритам) выбранной модели завес.
22005, скоба потолочного крепления
В том случае, если завесы вывешиваются на гибких тягах с потолка, рекомендуем использовать специальные скобы для потолочного крепления. Сооответственно 2 - для моделей завес длиной 1м и 3 - для моделей 1,5 и 2 метра длиной. Эти скобы не входят в комплект поставки завес и заказываются отдельно.
