Frico Thermozone AD 200 A/E/W

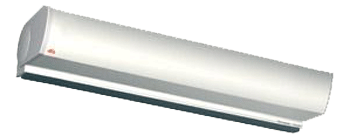

AD200A/E/W - это новые серии воздушных завес с современным дизайном, предназначенные для установки над входными дверями высотой до 2,5 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува.
Завесы AD200 с блоками обогрева как правило используют как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Завесы AD 200A без блоков нагрева применяются для разделения зон с разной температурой при сохранении охлажденного или кондиционированного воздуха.
Благодаря компактности конструкции, завесы серии AD200 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы монтируются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема.
- Низкий уровень шума
- Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016, NCS 0500
- Скобы подвески имеют изменяемое межосевое расстояние.
- Компактны и просты в установке
- Кнопка взведения защиты от перегрева легко доступна через фронтальную решетку
Сертифицированы ГОСТ, стандарт CE.
1) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².
1) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².
*2)

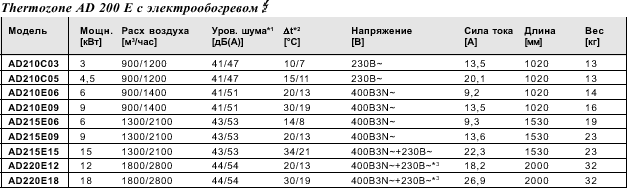

= Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха.
*3) Силовой ввод производится раздельно на каждую группу контакторов
) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².
*2) Данные приведены для температуры воды 80/60°C и температуры воздуха на заборе +15°C.
Размеры
Установка
Воздушные завесы Thermozone AD200A/E/W размещаются стационарно над проемом и могут крепиться на стену, к потолку, к балке или, в случае высоких потолков, на тросовой подвеске. В комплект поставки входят универсальные монтажные скобы для крепления к стене. Завеса располагается над дверью всегда горизонтально с направлением щели выдува вниз. Миниальные расстояния от щели выдува до дверного проема и легко воспламеняющихся материалов указаны в инструкции по эксплуатации. При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха. Для завес длиной 2м крепление выполняется в трех точках. При установке над широкими проемами несколько завес располагаются вплотную друг к другу на всю ширину и управляются с одного пульта. Для стандартных входных дверей рекомендуем модели воздушных завес серии ADA и AD200.
Электроподключение AD 200E
Завеса должна подключаться к сети через всеполюсной автомат защиты с воздушным зазором не менее 3-х мм. Соединение должно выполняться кабелем с двойной изоляцией, а его сечение должно соответствовать нагрузкам по току. Силовой ввод производится через удаляемые выбивки (6 x 29 мм), расположенные в верхней части корпуса. Максимальное сечение кабеля 16мм². Для подключение приборов управления используются кабели сечением не более 6мм². Для завес с блоками электообогрева силовой ввод и подача напряжения на блок управления производятся на разные группы.
Электроподключение AD 200W
Для подключения к электросети завесы снабжены кабелем с вилкой. Кабели от приборов управления подсоединяются к контактной группе завесы через удаляемую выбивку на верхней панели завесы. Штуцера патрубков теплообменника с внутренней резьбой DN15 (½") расположены там же.

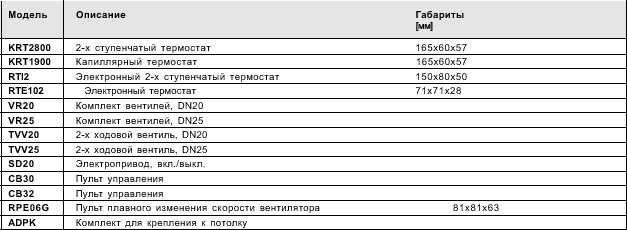

Принадлежности

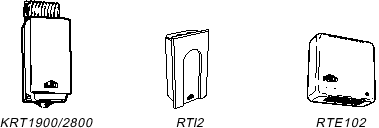

KRT2800, 2-х ступенчатый термостат
Управление обогревом. Регулируемая величина интервала срабатывания (1-4°C). Диапазон рабочих температур 0-40°C. Для моделей с электрообогревом (AD210C03-AD220E18). Класс защиты : струезащищенное исполнение (IP55).
KRT1900, капиллярный термостат
Управление 2-х ходовым вентилем, включение/выключение вентиляторов. Переменный контакт управления обогревом и вентиляцией. Для моделей на горячей воде (AD210W, AD215W, AD220W). Класс защиты: струезащищенное исполнение (IP55).
RTI2, электронный 2-х ступ. термостат
Управление обогревом. Регулируемая величина интервала срабатывания (1-10°C). Диапазон рабочих температур 5-35°C. Для моделей с электрообогревом (AD210C03-AD220E18). Класс защиты : брызгозащищенное исполнение (IP44).
RTE102, электронный термостат
Управление 2-х ходовым вентилем, включение/выключение вентиляторов. Диапазон рабочих температур 7-35°C. Возможна поставка с внешней шкалой установки. Смонтирован в защитном корпусе. Для моделей на горячей воде (AD210W, AD215W, AD220W). Класс защиты: обычное исполнение (IP30).

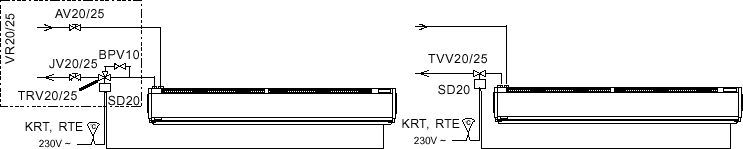

VR 20/25, комплект вентилей
Предназначен для регулировки расхода воды через Воздушные завесы на горячей воде в режиме откр./закр.
Комплект состоит из следующих элементов:
-

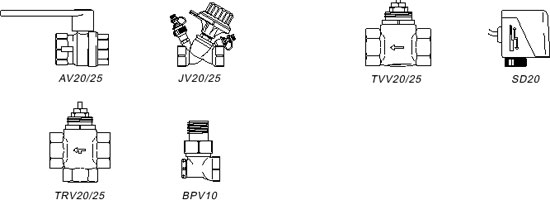

AV20/25, запорный шаровой вентиль
-
JV20/25, регулировочный вентиль
-
TRV20/25, 3-х ходовой вентиль
-
SD20, электропривод
-
BPV10, клапан байпаса
Запорный вентиль (AV20/25) устанавливается на. подводящей магистрали горячей сетевой воды и работает в режиме откр./закр. Тонкая регулировка требуемого расхода производится вентилем JV20/25. Он устанавливается на обратной магистрали и также может полностью перекрывать расход воды. Штуцера на вентиле предназначены для подключения аппаратуры для измерения перепада давления. Кv вентиля JV20 составляет 0,13-5,9, а вентиля JV25 0,17- 8,52. Трехходовой вентиль (TRV20/25) состоит из собственно вентиля и электропривода. Когда вентиль закрыт через теплообменник завесы по байпасу проходит минимальный расход воды, обеспечивая таким образом постоянную циркуляцию горячей воды через теплообменник, что предотвращает ее возможное замерзание.
Комплект вентилей выпускается 2-х размеров:
VR 20 - DN20 (¾") e VR 25 - DN25 (1").
Клапан байпаса имеет размер DN10 (3/8"). По команде термостата (KRT1900 или RTE102) срабатывает электропривод и закрывает/открывает 3-х ходовой вентиль, монтируемый на обратной магистрали.
TVV20/25, 2-х ходовой вентиль
TVV20 выпускается 2-х размеров: DN20 (¾") и TVV25 DN25 (1"). Класс по давлению PN16.
Максимальное давление 2 MПa (20 бар).
Макс. перепад давления TVV20: 100 кПа (0,1 бар)
Макс. перепад давления TVV25: 62 кПа (0,062 бар)
SD20, электропривод вкл./выкл. 230В~
Термостат дает команду на срабатывание электропривода. Время закрытия вентиля около 5-и секунд, что исключает возможность гидравлического удара. Класс защиты IP40.
Для организации управления расходом воды в зависимости от требуемой температуры воздуха в помещении к TVV20/25 необходимо добавить SD20 и любой одноступенчатый термостат.

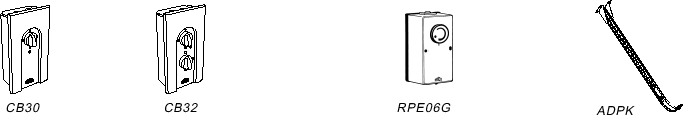

CB30, пульт управления
Осуществляет 3-х ступенчатую регулировку воздушного потока. Поставляется в отдельном корпусе для установки на стене. Работает с завесами без нагрева (AD210A, AD215A, AD220A) и с завесами на горячей воде (AD210W, AD215W, AD220W). Может управлять работой до 6 приборов. Максимальный ток 10А. Класс защиты: брызгозащищенное исполнение (IP44).
CB32, пульт управления
Осуществляет двухступенчатую регулировку мощности и трехступенчатую - воздушного потока. Поставляется в отдельном корпусе для установки на стене. Работает с завесами с блоками электрообогрева (AD210C03-AD220E18). Может управлять работой до 6 приборов. Максимальный ток 10А. Класс защиты: брызгозащищенное исполнение (IP44).
RPE06G, пульт плавного изменения скорости вращения вентилятора
Однофазный тиристорный регулятор для ручной плавной регулировки скорости вращения вентиляторов. Он может управлять работой 2-3 воздушных завес без блоков электронагрева (AD210A, AD215A, AD220A) или на горячей воде (AD210W, AD215W, AD220W). Крепится на корпус завесы. Максимальный ток 2 A.Класс защиты: брызгозащищенное исполнение (IP44).
ADPK, Комплект для крепления к потолку
Комплект ADPK можно заказать дополнительно. Состоит из двух элементов с необходимыми деталями крепления, которые позволяют удлиннить штатные монтажные скобы, входящие в комплект поставки воздушных завес.
Таблица цен
Воздушная завеса Frico AD 210A
|
Тип нагрева |
Без нагрева |
|
Расход воздуха |
900/1400 куб. м/час |
|
Уровень шума |
41/51 дБ/А |
|
Максимальный расход воздуха |
1400 куб. м/час |
|
Максимальный уровень шума |
51 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
0.5 А |
|
Длина |
1020 мм |
|
Вес |
12 кг |
|
Цена |
480,00 |
Воздушная завеса Frico AD 215A
|
Тип нагрева |
Без нагрева |
|
Расход воздуха |
1300/2100 куб. м/час |
|
Уровень шума |
43/53 дБ/А |
|
Максимальный расход воздуха |
2100 куб. м/час |
|
Максимальный уровень шума |
53 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
0.6 А |
|
Длина |
1530 мм |
|
Вес |
16 кг |
|
Цена |
697,00 |
Воздушная завеса Frico AD 220A
|
Тип нагрева |
Без нагрева |
|
Расход воздуха |
1800/2800 куб. м/час |
|
Уровень шума |
44/54 дБ/А |
|
Максимальный расход воздуха |
2800 куб. м/час |
|
Максимальный уровень шума |
54 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
1 А |
|
Длина |
1960 мм |
|
Вес |
28 кг |
|
Цена |
928,00 |
Воздушная завеса Frico AD 210C03
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/1.5/3 кВт |
|
Расход воздуха |
900/1400 куб. м/час |
|
Уровень шума |
41/47 дБ/А |
|
Максимальная мощность |
3 кВт |
|
Максимальный расход воздуха |
1400 куб. м/час |
|
Максимальный уровень шума |
47 дБ/А |
|
Напряжение (управление) |
230 В |
|
Напряжение (Нагревательные элементы) |
230 В |
|
Сила тока (Нагревательные элементы) |
13.5 А |
|
Длина |
1020 мм |
|
Вес |
13 кг |
|
Увеличение t. |
10/6 град. С |
|
Цена |
790,00 |
Воздушная завеса Frico AD 210C05
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/2.3/4.5 кВт |
|
Расход воздуха |
900/1400 куб. м/час |
|
Уровень шума |
41/47 дБ/А |
|
Максимальная мощность |
4.5 кВт |
|
Максимальный расход воздуха |
1400 куб. м/час |
|
Максимальный уровень шума |
47 дБ/А |
|
Напряжение (Нагревательные элементы) |
230 В |
|
Сила тока (Нагревательные элементы) |
20.1 А |
|
Длина |
1020 мм |
|
Вес |
13 кг |
|
Увеличение t. |
15/10 град. С |
|
Цена |
837,00 |
Воздушная завеса Frico AD 210E03
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/1.5/3 кВт |
|
Расход воздуха |
900/1400 куб. м/час |
|
Уровень шума |
41/51 дБ/А |
|
Максимальная мощность |
3 кВт |
|
Максимальный расход воздуха |
1400 куб. м/час |
|
Максимальный уровень шума |
51 дБ/А |
|
Напряжение (управление) |
230 В |
|
Напряжение (Нагревательные элементы) |
230 В |
|
Сила тока (Нагревательные элементы) |
13.5 А |
|
Длина |
1020 мм |
|
Вес |
13 кг |
|
Увеличение t. |
10/6 град. С |
|
Цена |
728,00 |
Воздушная завеса Frico AD 210E06
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/3/6 кВт |
|
Расход воздуха |
900/1400 куб. м/час |
|
Уровень шума |
41/51 дБ/А |
|
Максимальная мощность |
6 кВт |
|
Максимальный расход воздуха |
1400 куб. м/час |
|
Максимальный уровень шума |
51 дБ/А |
|
Напряжение (управление) |
400 В |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
9.2 А |
|
Длина |
1020 мм |
|
Вес |
14 кг |
|
Увеличение t. |
20/13 град. С |
|
Цена |
793,00 |
Воздушная завеса Frico AD 215E09
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/6/9 кВт |
|
Расход воздуха |
1300/2100 куб. м/час |
|
Уровень шума |
43/53 дБ/А |
|
Максимальная мощность |
9 кВт |
|
Максимальный расход воздуха |
2100 куб. м/час |
|
Максимальный уровень шума |
53 дБ/А |
|
Напряжение (управление) |
400 В |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
13.6 А |
|
Длина |
1530 мм |
|
Вес |
23 кг |
|
Увеличение t. |
20/13 град. С |
|
Цена |
1 084,00 |
Воздушная завеса Frico AD 215E05
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/2.3/4.5 кВт |
|
Расход воздуха |
1300/2100 куб. м/час |
|
Уровень шума |
43/53 дБ/А |
|
Максимальная мощность |
4.5 кВт |
|
Максимальный расход воздуха |
2100 куб. м/час |
|
Максимальный уровень шума |
53 дБ/А |
|
Напряжение (управление) |
400 В |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
7.1 А |
|
Длина |
1530 мм |
|
Вес |
19 кг |
|
Увеличение t. |
10/6 град. С |
|
Цена |
1 007,00 |
Воздушная завеса Frico AD 220E12
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/6/12 кВт |
|
Расход воздуха |
1800/2800 куб. м/час |
|
Уровень шума |
44/54 дБ/А |
|
Максимальная мощность |
12 кВт |
|
Максимальный расход воздуха |
2800 куб. м/час |
|
Максимальный уровень шума |
54 дБ/А |
|
Напряжение (управление) |
400 В |
|
Напряжение (Нагревательные элементы) |
230 В |
|
Сила тока (Нагревательные элементы) |
18.2 А |
|
Длина |
1960 мм |
|
Вес |
32 кг |
|
Увеличение t. |
20/13 град. С |
|
Цена |
1 401,00 |
Воздушная завеса Frico AD 215E14
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/9/13.5 кВт |
|
Расход воздуха |
1300/2100 куб. м/час |
|
Уровень шума |
43/53 дБ/А |
|
Максимальная мощность |
13.5 кВт |
|
Максимальный расход воздуха |
2100 куб. м/час |
|
Максимальный уровень шума |
53 дБ/А |
|
Напряжение (управление) |
230 В |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
20 А |
|
Длина |
1530 мм |
|
Вес |
23 кг |
|
Увеличение t. |
34/21 град. С |
|
Цена |
1 147,00 |
Воздушная завеса Frico AD 210E09
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/6/9 кВт |
|
Расход воздуха |
900/1400 куб. м/час |
|
Уровень шума |
41/51 дБ/А |
|
Максимальная мощность |
9 кВт |
|
Максимальный расход воздуха |
1400 куб. м/час |
|
Максимальный уровень шума |
51 дБ/А |
|
Напряжение (управление) |
400 В |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
13.5 А |
|
Длина |
1020 мм |
|
Вес |
16 кг |
|
Увеличение t. |
30/19 град. С |
|
Цена |
854,00 |
Воздушная завеса Frico AD 220E18
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/9/18 кВт |
|
Расход воздуха |
1800/2800 куб. м/час |
|
Уровень шума |
44/54 дБ/А |
|
Максимальная мощность |
18 кВт |
|
Максимальный расход воздуха |
2800 куб. м/час |
|
Максимальный уровень шума |
54 дБ/А |
|
Напряжение (управление) |
400 В |
|
Напряжение (Нагревательные элементы) |
230 В |
|
Сила тока (Нагревательные элементы) |
26.9 А |
|
Длина |
1960 мм |
|
Вес |
32 кг |
|
Увеличение t. |
30/19 град. С |
|
Цена |
1 550,00 |
Воздушная завеса Frico AD 210W
|
Тип нагрева |
На горячей воде |
|
Расход воздуха |
750/1200 куб. м/час |
|
Уровень шума |
38/49 дБ/А |
|
Максимальный расход воздуха |
1200 куб. м/час |
|
Максимальный уровень шума |
49 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
0.5 А |
|
Длина |
1020 мм |
|
Вес |
15 кг |
|
Цена |
863,00 |
Воздушная завеса Frico AD 215W
|
Тип нагрева |
На горячей воде |
|
Расход воздуха |
1100/1800 куб. м/час |
|
Уровень шума |
40/51 дБ/А |
|
Максимальный расход воздуха |
1800 куб. м/час |
|
Максимальный уровень шума |
51 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
0.6 А |
|
Длина |
1530 мм |
|
Вес |
21 кг |
|
Цена |
1 205,00 |
Воздушная завеса Frico AD 220W
|
Тип нагрева |
На горячей воде |
|
Расход воздуха |
1500/2400 куб. м/час |
|
Уровень шума |
41/52 дБ/А |
|
Максимальный расход воздуха |
2400 куб. м/час |
|
Максимальный уровень шума |
52 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
1 А |
|
Длина |
1960 мм |
|
Вес |
31 кг |
|
Цена |
1 654,00 |
