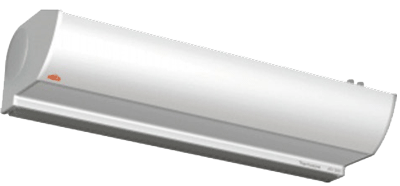

Frico Thermozone AD 300 A/E/W
AD300A/E/W - это новые серии воздушных завес с современным дизайном, предназначенные для установки над входными дверями высотой от 2,5 до 3,5 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают теплопотери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува.
Завесы AD300 с блоками обогрева как правило используют как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Завесы AD 300A без блоков нагрева применяются для защиты кондиционируемых объемов и ворот промышленных холодильников.
Благодаря компактности конструкции, завесы серии AD300 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы монтируются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата.
Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема
-
Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016.
-
Скобы подвески имеют изменяемое межосевое расстояние.
-
Компактны и просты в установке
-
Съемная передняя панель обеспечивает легкий доступ к терминальному блоку; облегчается монтаж и эксплуатация.

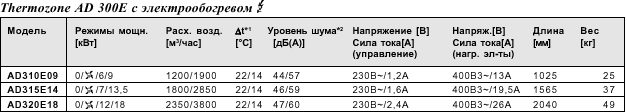

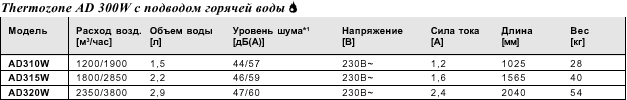

Технические параметры
1) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².
= Увеличение температуры проходящего воздуха при полной выходной мощности и min/max расходе воздуха.
*2) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м².
*1) Условия: Расстояние до завесы 5 метров. Фактор направленности: 2. Эквивалентная площадь звукопоглощения: 200м²

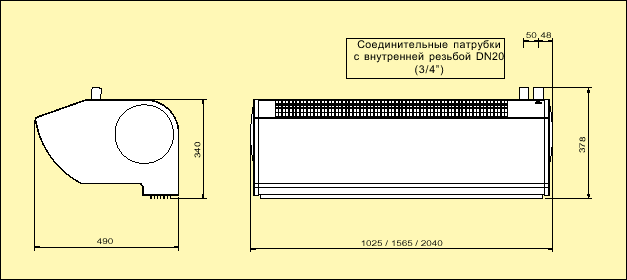

Размеры
Принадлежности

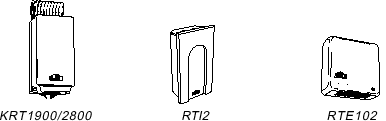

KRT2800, 2-х ступенчатый термостат
Управление обогревом. Регулируемая величина интервала срабатывания (1-4°C). Диапазон рабочих температур 0-40°C. Для моделей с электрообогревом (AD310E09, AD315E14, AD320E18). Класс защиты: струезащищенное исполнение (IP55).
KRT1900, капиллярный термостат
Управление 2 и 3-х ходовым вентилем, включение/выключение вентиляторов. Переменный контакт управления обогревом и вентиляцией. Для моделей на горячей воде (АD310W, АD315W, АD320W). Класс защиты: струезащищенное исполнение (IP55).
RTI2, электронный 2-х ступ. термостат
Управление обогревом. Регулируемая величина интервала срабатывания (1-10°C). Диапазон рабочих температур 5-35°C. Для моделей с электрообогревом (AD310E09, AD315E14, AD320E18). Класс защиты: брызгозащищенное исполнение (IP44).
RTE102, электронный термостат
Управление 2 и 3-х ходовым вентилем, включение/выключение вентиляторов. Диапазон рабочих температур 7-35°C. Возможна поставка с внешней шкалой установки. Для моделей на горячей воде. Класс защиты: обычное исполнение (IP30). Более полная информация: в разделе Термостаты

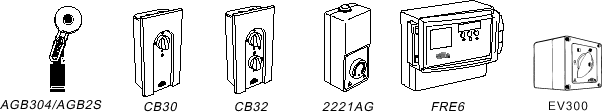

AGB304, концевой выключатель
Дает команду на включение/выключение завесы при открытии/закрытии ворот.
AGB2S, концевой выключатель
Дает команду на включение/выключение завесы при открытии/закрытии ворот.
CB30, пульт управления
Осуществляет 3-х ступенчатую регулировку воздушного потока. Поставляется в отдельном корпусе для установки на стене. Работает с завесами без нагрева (AD310A, AD315A, AD320A) и с завесами на горячей воде (AD310W, AD315W, AD320W). Может управлять работой до 6 приборов. Максимальный ток 10А. Класс защиты: брызгозащищенное исполнение (IP44).
CB32, пульт управления
Осуществляет двухступенчатую регулировку мощности и трехступенчатую - воздушного потока. Поставляется в отдельном корпусе для установки на стене. Работает с завесами с блоками электрообогрева (AD310Е09, AD315E14, AD320E18). Может управлять работой до 6 приборов. Максимальный ток 10А. Класс защиты: брызгозащищенное исполнение (IP44).
2221AG, пульт плавн. изменения скорости
Однофазный тиристорный пульт плавного изменения скорости воздушногопотока. Управляет работой 2-3 завес. Максимальный ток 5А. Предназначен для управления работой завес с подводом горячей воды (AD310W, AD315W, AD320W) и без блоков обогрева (AD310A, AD315A, AD320A). Класс защиты: брызгозащищенное исполнение (IP 44).
FRE6 цифровой пульт плавного изменения скорости
Имеет две различных программы по управлению работой воздушных завес. UT- программа работает по командам концевого выключателя, комнатного термостата и внешнего датчика. IT-программа осуществляется по команде автоматики привода дверей. Управляет работой 1-3 приборов. Максимальный ток 6А. При большем значении тока должен использоваться ведомый регулятор. Предназначен для управления работой завес на горячей воде(AD310W, AD315W, AD320W) и с электрообогревом (AD310Е09, AD315E14, AD320E18). Класс защиты: струезащищенное исполнение (IP 54).
EV300, регулятор мощности
Предназначен для управления мощностным режимом завес с электрообогревом (AD310Е09, AD315E14, AD320E18). Ступени управления : 0-1/2-1/1. Класс защиты: брызгозащищенное исполнение (IP 44).

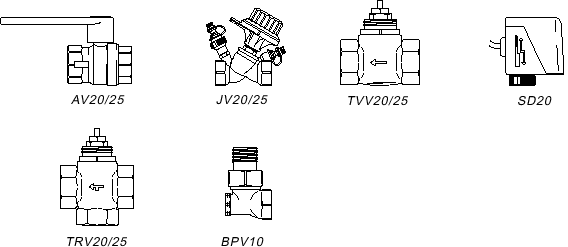

VR 20/25, комплект вентилей
Предназначен для регулировки расхода воды через Воздушные завесы на горячей воде в режиме откр./закр.
Комплект состоит из следующих элементов:
-
AV20/25, запорный шаровой вентиль
-
JV20/25, регулировочный вентиль
-
TRV20/25, 3-х ходовой вентиль
-
SD20, электропривод
-
BPV10, клапан байпаса

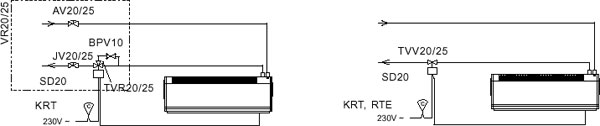

Запорный вентиль (AV20/25) устанавливается на. подводящей магистрали горячей сетевой воды и работает в режиме откр./закр. Тонкая регулировка требуемого расхода производится вентилем JV20/25. Он устанавливается на обратной магистрали и также может полностью перекрывать расход воды. Штуцера на вентиле предназначены для подключения аппаратуры для измерения перепада давления. Кv вентиля JV20 составляет 0,13-5,9, а вентиля JV25 0,17- 8,52. Трехходовой вентиль (TRV20/25) состоит из собственно вентиля и электропривода. Когда вентиль закрыт через теплообменник завесы по байпасу проходит минимальный расход воды, обеспечивая таким образом постоянную циркуляцию горячей воды через теплообменник, что предотвращает ее возможное замерзание.
Комплект вентилей выпускается 2-х размеров:
VR 20 - DN20 (¾") e VR 25 - DN25 (1").
Клапан байпаса имеет размер DN10 (3/8"). По команде термостата (KRT1900 или RTE102) срабатывает электропривод и закрывает/открывает 3-х ходовой вентиль, монтируемый на обратной магистрали.
TVV20/25, 2-х ходовой вентиль
TVV20 выпускается 2-х размеров: DN20 (¾") и TVV25 DN25 (1"). Класс по давлению PN16.
Максимальное давление 2 MПa (20 бар).
Макс. перепад давления TVV20: 100 кПа (0,1 бар)
Макс. перепад давления TVV25: 62 кПа (0,062 бар)
SD20, электропривод вкл./выкл. 230В~
Термостат дает команду на срабатывание электропривода. Время закрытия вентиля около 5-и секунд, что исключает возможность гидравлического удара. Класс защиты IP40.
Для организации управления расходом воды в зависимости от требуемой температуры воздуха в помещении к TVV20/25 необходимо добавить SD20 и любой одноступенчатый термостат.
Таблица цен
Воздушная завеса Frico AD 320W
|
Тип нагрева |
На горячей воде |
|
Расход воздуха |
2300/3600 куб. м/час |
|
Уровень шума |
47/60 дБ/А |
|
Максимальный расход воздуха |
3600 куб. м/час |
|
Максимальный уровень шума |
60 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
2.4 А |
|
Длина |
2028 мм |
|
Вес |
54 кг |
|
Цена |
2 945,00 |
Воздушная завеса Frico AD 315W
|
Тип нагрева |
На горячей воде |
|
Расход воздуха |
1700/3000 куб. м/час |
|
Уровень шума |
46/59 дБ/А |
|
Максимальный расход воздуха |
3000 куб. м/час |
|
Максимальный уровень шума |
59 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
1.7 А |
|
Длина |
1565 мм |
|
Вес |
40 кг |
|
Цена |
2 166,00 |
Воздушная завеса Frico AD 310W
|
Тип нагрева |
На горячей воде |
|
Расход воздуха |
1150/1800 куб. м/час |
|
Уровень шума |
44/57 дБ/А |
|
Максимальный расход воздуха |
1800 куб. м/час |
|
Максимальный уровень шума |
57 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
1.2 А |
|
Длина |
1025 мм |
|
Вес |
28 кг |
|
Цена |
1 720,00 |
Воздушная завеса Frico AD 310E09
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/4.5/9 кВт |
|
Расход воздуха |
1200/1900 куб. м/час |
|
Уровень шума |
46/57 дБ/А |
|
Максимальный расход воздуха |
1900 куб. м/час |
|
Максимальный уровень шума |
57 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
1.4 А |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
13 А |
|
Длина |
1025 мм |
|
Вес |
25 кг |
|
Увеличение t. |
22/14 град. С |
|
Цена |
1 737,00 |
Воздушная завеса Frico AD 315E14
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/7/13.5 кВт |
|
Расход воздуха |
1800/3200 куб. м/час |
|
Уровень шума |
47/60 дБ/А |
|
Максимальный расход воздуха |
3200 куб. м/час |
|
Максимальный уровень шума |
60 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
1.8 А |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
19.5 А |
|
Длина |
1565 мм |
|
Вес |
37 кг |
|
Увеличение t. |
22/13 град. С |
|
Цена |
2 059,00 |
Воздушная завеса Frico AD 320E18
|
Тип нагрева |
Электрообогрев |
|
Режимы мощности |
0/9/18 кВт |
|
Расход воздуха |
2400/3800 куб. м/час |
|
Уровень шума |
50/61 дБ/А |
|
Максимальная мощность |
18 кВт |
|
Максимальный расход воздуха |
3800 куб. м/час |
|
Максимальный уровень шума |
61 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
2.4 А |
|
Напряжение (Нагревательные элементы) |
400 В |
|
Сила тока (Нагревательные элементы) |
26 А |
|
Длина |
2028 мм |
|
Вес |
49 кг |
|
Увеличение t. |
22/14 град. С |
|
Цена |
2 938,00 |
Воздушная завеса Frico AD 310A
|
Тип нагрева |
Без нагрева |
|
Расход воздуха |
1200/1900 куб. м/час |
|
Уровень шума |
46/57 дБ/А |
|
Максимальный расход воздуха |
1900 куб. м/час |
|
Максимальный уровень шума |
57 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
1.4 А |
|
Длина |
1025 мм |
|
Вес |
22 кг |
|
Цена |
1 110,00 |
Воздушная завеса Frico AD 315A
|
Тип нагрева |
Без нагрева |
|
Расход воздуха |
1800/3200 куб. м/час |
|
Уровень шума |
47/60 дБ/А |
|
Максимальный расход воздуха |
3200 куб. м/час |
|
Максимальный уровень шума |
60 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
1.8 А |
|
Длина |
1565 мм |
|
Вес |
32 кг |
|
Цена |
1 466,00 |
Воздушная завеса Frico AD 320A
|
Тип нагрева |
Без нагрева |
|
Расход воздуха |
2400/3800 куб. м/час |
|
Уровень шума |
50/61 дБ/А |
|
Максимальный расход воздуха |
3800 куб. м/час |
|
Максимальный уровень шума |
61 дБ/А |
|
Напряжение (управление) |
230 В |
|
Сила тока (управление) |
2.4 А |
|
Длина |
2028 мм |
|
Вес |
42 кг |
|
Цена |
1 960,00 |
