Первичный контур предназначен для подключения к системам водяного отопления. Вторичный контур - к системам горячего водоснабжения. Емкость из нержавеющей стали для хранения санитарной воды. Нагрев осуществляется от группы ТЭНов, расположенных в нижней части котла. Наружная теплоизоляция из пенополиуретана. Декоративный корпус из стальных панелей белого цвета.
Котел оснащен предохранительным клапаном первичного контура на 3 бара. Под обшивкой установлены расширительные баки первичного контура (2 по 10 л). В верхней части котла установлен циркуляционный насос, присоединенный к контуру отопления.
Управляющая электрическая схема предназначена для коммутации нагрузки, присоединенной к силовым цепям. Имеется возможность приоритетного нагрева в период действия пониженного энерготарифа.
Подающая линия отопления
Обратная линия отопления
Вход холодной санитарной воды
Выход горячей санитарной воды
Патрубок рециркуляции горячей воды
Панель управления:
Термостат регулировочный 60-90°С
Термостат защитный 103°С
Термоманометр 0-120°С; 0-6 бар
Главный выключатель
Выключатель 1
Выключатель "ускоренный нагрев"
Переключатель «зима-лето»
Премиум класс
Модель
E-Tech
S 160
E-Tech
S 240
E-Tech
S 380
Код
заказа E-Tech S
601001
601101
601301
Цена на
E-Tech, розница, руб
222 000
233 000
277 000

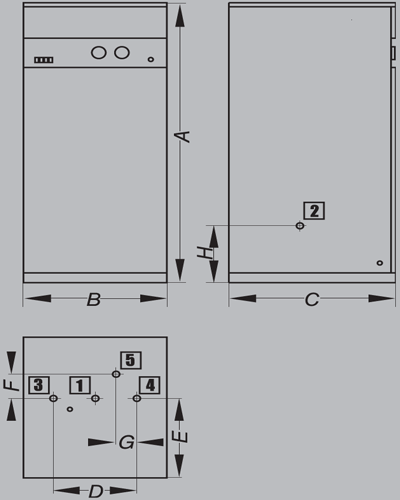

Габаритные размеры электрических котлов ACV E-Tech S
Модель
160
240
380
Высота, А
мм
1432
1953
2134
Ширина, B
мм
720
720
800
Глубина, C
мм
720
720
800
D
мм
360
360
270
E
мм
405
405
435
F
мм
126
126
96
G
мм
127
127
94
H
мм
290
290
300
Эксплуатационные параметры электрических котлов ACV E-Tech S
Макс.
рабочее давление контура отопления
бар
3
Испытательное давление контура отопления
бар
4,5
Мин. рабочее давление
бар
0,5
Макс. рабочее давление контура ГВС
бар
10
Испытательное давление контура ГВС
бар
13,5
Макс. рабочая температура
°C
90
Электропитание
380
В,
50
Гц, 3 ф.
Присоединенная нагрузка
А
6
Технические характеристики электрических котлов ACV E-Tech S
Модель
160
240
380
Код
заказа
601001
601101
601301
Полезная мощность
кВт
21,6
28,8
28,8
Объем греющего контура
л
55
68
127
Объем контура ГВС
л
106
174
267
Сопротивление греющего контура
мбар
22,5
24
32
Масса пустого
кг
115
155
230
Характеристики контура ГВС электрических котлов ACV E-Tech S
