Одноконтурный стальной водогрейный электрический котел с возможностью подключения контура ГВС. Предназначен для подключения к системам водяного отопления и горячего водоснабжения (при подключении гидравлического комплекта ГВС с теплообменником).
Нагрев осуществляется от группы ТЭНов. Теплоизоляция емкости с ТЭНами из минеральной ваты. Декоративный корпус выполнен из стальных панелей красного цвета.
Все ТЭНы разбиты на ступени мощности. Включение каждой последующей ступени мощности осуществляется через реле задержки времени, настроенное на интервал 5 мин. Имеется возможность выключить одну или более ступеней мощности. Управляющая электрическая схема коммутирует нагрузку силовой схемы нагревательных элементов.
Котел оснащается циркуляционным насосом, подключенным к патрубку обратной магистрали. Также установлено реле минимального давления на 0,5 бара и ручной воздухоудалитель. Котел может работать совместно с емкостным водонагревателем. При этом может быть обеспечен режим приоритета нагрева горячей воды (при подключении реле приоритета ГВС). Дополнительно котел Е-Тесh оборудован предохранительным клапаном на 3 бара и расширительным баком объемом 10 л.

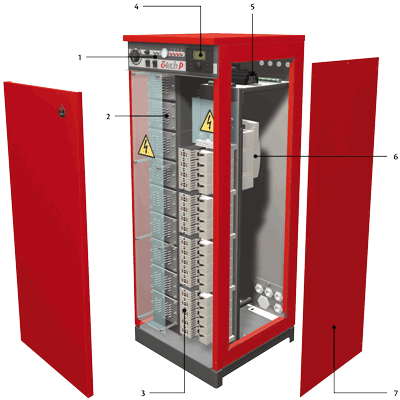

Панель управления
Нагревательные элементы
Контакторы и реле безопасности
Дополнительный диспетчер
Контрольная цепь
Главные плавкие предохранители и силовые соединения
Сменная панель доступа
Панель управления:
Термостат регулировочный 0-90°С
Термостат защитный 103°С
Термоманометр 0-120°С; 0-6 бар
Главный выключатель
Индикатор работы 1-й ступени
Индикатор работы 2-й ступени
Индикатор работы 3-й ступени
Индикатор работы 4-й ступени
Переключатель «зима-лето»
Индикатор блокировки
Индикатор «перегрев»

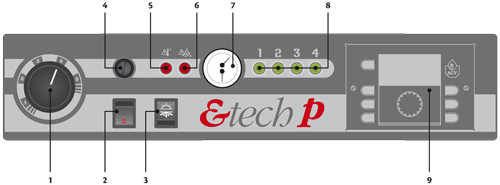

Панель управления электрических котлов ACV E-Tech P
Термостат контроля:
1 = 25°C
2 = 40°C
3 = 55°C
4 = 70°C
5 = 85°C
ВКЛ\ВЫКЛ выключатель
Летний/Зимний выключатель
Защитный термостат
Световой индикатор перегрева
Световой индикатор минимального гидравлического давления
Индикатор температуры и манометр
Индикаторы уровня мощности
Дополнительный внутренний диспетчер
Индустриальный класс
Модель
E-Tech P 115
E-Tech P 144
E-Tech P 201
E-Tech P 259
Код
заказа E-Tech P
624301
624401
624801
624501
Цена на
E-Tech P, руб
524 000,00
581 000,00
753 000,00
857 000,00

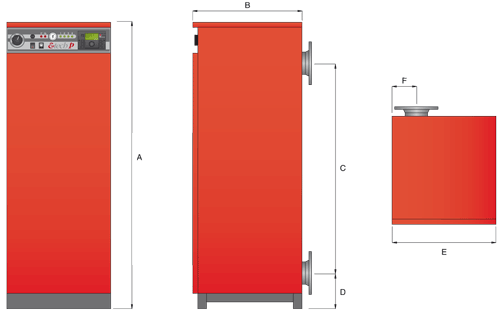

Габаритные размеры электрических котлов ACV E-Tech P
Модель
115
144
201
259
Высота, А
мм
1380
1380
1370
1370
Ширина, E
мм
610
610
770
770
Глубина, B
мм
610
610
770
770
C
мм
1134
1134
1134
1134
D
мм
130
130
130
130
F
мм
124
124
270
270
Эксплуатационные параметры электрических котлов ACV E-Tech P
Макс.
рабочее давление
бар
4
Мин. рабочее давление
бар
0,5
Макс. рабочая температура
°C
90
Электропитание
380
В,
50
Гц, 3 ф.
Технические характеристики электрических котлов ACV E-Tech P
