Котлы настенные газовые ACV серии Prestige 50/75/120
Описание настенных газовых котлов ACV серии Prestige 50/75/120
Прекрасная коррозийная стойкость и очень экономичен, практически бесшумен!
Prestige – встроенный в стену конденсатный котел с высокой эффективностью. В самом центре котла находится новый специально спроектированный безупречный стальной теплообменник, разработанный в результате интенсивной исследовательской работы и лабораторных испытаний. Он был спроектирован с применением опыта в области получения тепла и производства горячей воды в 80-х годах. Безупречная сталь придает очень высокую коррозийную стойкость как против воды, так и против концентрированных рабочих газов. В этой уникальной конструкции рабочие газы выходят снизу через трубы теплообменника, при этом максимально используется энергия, вырабатываемая в процессе сгорания. Кроме того, когда конденсат проходит через трубы теплообменника, очищаются любые следы остаточных продуктов сгорания, это дает нам уверенность, что котел продолжает функционировать с максимальной эффективностью всё время.
Горелка Prestige может работать как на природном газе, так и на пропане, при этом почти отсутствует выделение вредных веществ. Регулятор, управляемый наружными природными условиями, контролирует силу сгорания, повышающую эффективность котла и уменьшающую расход газа. Котлы очень компактные и легкие. Могут быть объедены в каскад с тем, чтобы улучить результат или могут быть установлены совместно с HeatMaster® или ACV бак в бак для производства горячей воды. Престиж может удовлетворить потребности как простого человека, так и высоко специализированного пользователя.
Прекрасная коррозийная стойкость
Нержавеющая сталь предлагает высокую устойчивость против коррозии, вызываемой внутренними первичными водами, которые могут содержать системные добавки и примеси. Также устойчив против окисления конденсата, который образуется в дымоотводном канале и даже против серных остатков в природном газе или пропане.
Высокая эффективность.
Дымоотводные трубы теплообменника из нержавеющей стали разработаны для оптимального теплообмена по всей их длине. Prestige поддерживает исключительно долгий выход тепла на протяжении эксплуатации котла, т.к. в теплообменнике не происходит окисления. Более того, потребление топлива в котле снижено за счет уменьшения потери давления в дымовых трубах.
Легкий
Благодаря исключительным антикоррозийным свойствам нержавеющей стали, эквивалентный алюминиевый теплообменник был бы намного толще и как следствие тяжелее, чем теплообменник из нержавеющей стали Prestige.
Прост в обслуживании
Теплообменник из нержавеющей стали Prestige – самоочищающийся, т.к. конденсат, стекающий по дымовым трубам, очищает их от возможных остатков сгорания. Благодаря тому котел продолжает работать с максимальной эффективностью в процессе эксплуатации, и тем самым сокращается необходимость обслуживания теплообменника.
Постоянный контроль температуры котла.
Большинство котлов используют водопроводные трубы для процесса сгорания, но теплообменник из нержавеющей стали Prestige имеет дымоотводные трубы, проходящие через герметичный кожух с водяным охлаждением. Это увеличивает объем воды в истеме, но обеспечивает постоянный контроль температуры котла и минимизирует риск перегрева из-за меняющегося напора воды.

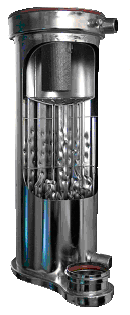

Особая конструкция теплообменника способствует лучшему нагреву воды сгорающим газом.
Котел водогрейный настенный газовый ACV серии Prestige 50/75/120
Предназначен для присоединения к системам водяного отопления. Камера сгорания и теплообменник выполнены из нержа-веющей стали и сконструированы для утилизации теплоты конденсации водяных паров в продуктах сгорания. Корпус котла выполнен из стальных панелей белого цвета.
Котел оснащен газовой горелкой предварительного смешения с модуляцией мощности. Управление осуществляется с помощью контроллера Honeywell MCBA. В котле установлены реле минимального давления теплоносителя на 0,5 бара, манометр 0-4 бар и предохранительный клапан на 3 бара.
Панель управления:
Контроллер MCBA
Манометр 0-4 бар
Переключатель «зима-лето»
Главный выключатель

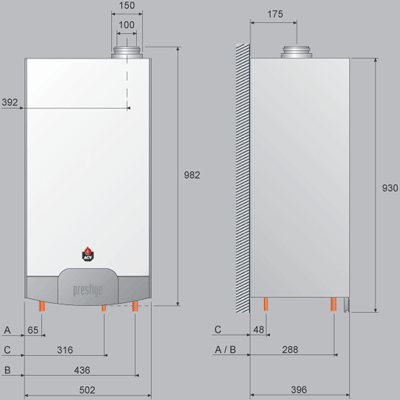

Габаритные размеры настенных газовых котлов ACV серии Prestige 50/75

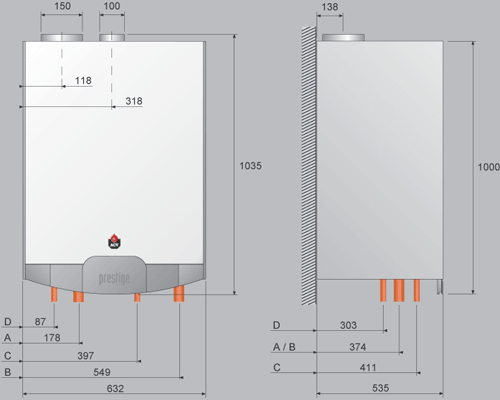

Габаритные размеры настенных газовых котлов ACV серии Prestige 120
A. Подающая линия отопления 1" 1/4 (М)
B. Обратная линия отопления 1" 1/4 (М)
C. Подключение газа 3/4" (М)
A. Подающая линия отопления 1" 1/2 (М)
B. Обратная линия отопления 1" 1/2 (М)
C. Подключение газа 1" (М)
D. Подключение предохранительного клапана 1" (М)
Габаритные размеры настенных газовых котлов ACV серии Prestige 50/75/120
Модель
Prestige 50
Prestige 75
Prestige 120
Высота
мм
930
930
1000
Ширина
мм
502
502
632
Глубина
мм
396
396
535
A
мм
65
65
178
C
мм
316
316
397
В
мм
436
436
549
А/В
мм
288
288
374
D
мм
-
-
87
D1
мм
-
-
303
Газоход
мм
100/150 коаксиальный
Раздельный: воздуховод -100, дымоход -150

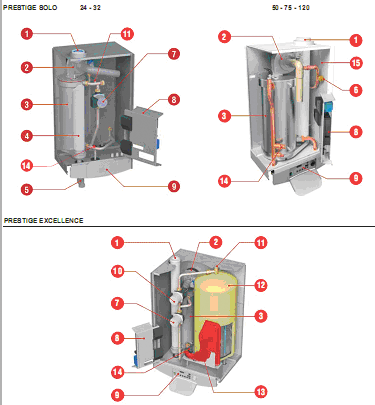

Схема внутренней компоновки котлов ACV Prestige
Схема внутренней компоновки котлов ACV Prestige:
подсоединение дымохода
горелка
теплообменник из нержавеющей стали
дымоотводные трубы
конденсатоотводчик
датчик низкого давления газа
СН первичный насос
электрическая плата
панель управления
первичный насос горячей воды
воздухоудалитель
бак горячей воды из нержавеющей стали
расширительный бак
датчик низкого давления воды
корпус
Эксплуатационные параметры настенных газовых котлов ACV серии Prestige 50/75/120
Макс. рабочее давление контура отопления
бар
4
Макс. рабочая температура
°C
90
Электропитание
220 В,
50 Гц, моно
Присоединенная нагрузка
А
1,1
Технические характеристики настенных газовых котлов ACV серии Prestige 50/75/120
Модель
Prestige 50
Prestige 75
Prestige 120
Код заказа
05610501
05619601
05622601
Вид топлива
метан/пропан
метан/пропан
метан/пропан
Теплопроизводительность
кВт
15,0-49,9
18,3-72,0
37,0-120,0
Полезная мощность
кВт
14,7-48,4
17,9-69,9
36,3-116,6
КПД (с учетом теплоты конденсации водяных паров продуктов сгорания)
%
107,8
107,8
107,9
Объем греющего контура
л
20
17
28
Содержание СО2 в продуктах сгорания
мг/кВч
20-45
20-52
106
Температура отходящих газов(высокотемпературный режим)
°C
82
82
83
Температура отходящих газов (низкотемпературный режим)
°C
40
40
40
Массовый выход продуктов сгорания
кг/ч
79
115
114-171
Содержание СО2 в продуктах сгорания
%
9,2
9,2
9,3
Сопротивление греющего контура при t=20°C
мбар
30
74
80
Присоединение контура отопления
1 1/4 "
1 1/4 "
1 1/2 "
Присоединение газа
3/4"
3/4"
1"
Масса пустого
кг
54
58
83
*С учетом теплоты конденсации водяных паров продуктов сгорания
