Напольные двухконтурные газовые котлы ACV серии Heat Master 201

Описание напольных двухконтурных газовых котлов ACV серии Heat Master 201

Котел водогрейный двухконтурный стальной

Первичный контур предназначен для подключения к системам водяного отопления. Вторичный контур предназначен для присоединения к системам горячего водоснабжения. Встроенная емкость из нержавеющей стали для хранения санитарной воды. Омываемая теплоносителем камера сгорания расположена в нижней части котла. Дымогарные трубы расположены вертикально и оснащаются турбулизаторами. Теплоизоляция корпуса выполнена из пенополиуретана. Обшивка котла выполнена из стальных листов красного цвета. Декоративный кожух поставляется в отдельной упаковке и предназначен для сборки на месте. Котел оснащен предохранительным клапаном первичного контура на 3 бара. Под обшивкой установлены расширительные баки первичного контура (4 по 8 л). Для интенсификации теплообмена между первичным и вторичным контурами в первичном контуре установлен циркуляционный насос. Котел оснащен газовой горелкой предварительного смешения с модуляцией мощности типа ACV BG 2000/M. Управление осуществляется контроллером Honeywell MCBA c функцией приоритета ГВС. В котле установлено реле минимального давления теплоносителя на 0,5 бара.

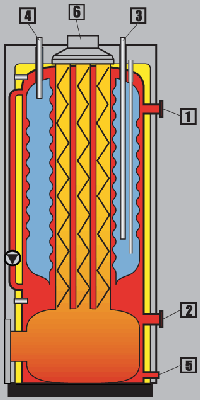

Подающая линия отопления
Обратная линия отопления
Вход холодной санитарной воды
Выход горячей санитарной воды
Дренаж
Газоход

Панель управления:

Термостат регулировочный 60-90°С
Термостат защитный 103°С
Термоманометр 0-120°С; 0-6 бар
Переключатель «зима-лето»
Главный выключатель
Оптимизатор

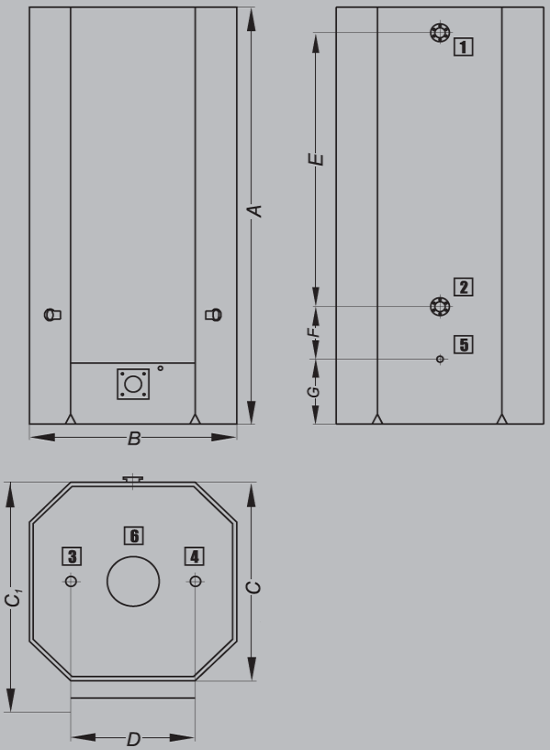

Таблица основных размеров напольных двухконтурных газовых котлов ACV серии Heat Master 201

Модель		201
Высота, А	мм	2085
Ширина, B	мм	1020
Глубина, C	мм	1020
C₁	мм	1320
D	мм	600
E	мм	1383
F	мм	590
G	мм	324
Газоход	мм	250

Эксплуатационные параметры напольных двухконтурных газовых котлов ACV серии Heat Master 201

Макс. рабочее давление контура отопления	бар	3
Макс. рабочее давление контура ГВС	бар	10
Испытательное давление контура отопления	бар	4,5
Испытательное давление контура ГВС	бар	13
Макс. рабочая температура	°C	90
Электропитание	220 В,	50 Гц, моно
Присоединенная нагрузка	А	6

Технические характеристики напольных двухконтурных газовых котлов ACV серии Heat Master 201

Модель		201
Код заказа		2607401
Вид топлива		газ
Теплопотребление	кВт	60—240
Полезная мощность	кВт	56,4-218,4
КПД	%	94
Потери тепла через корпус при Ттеплонос = 60°С	%	0,3
Содержание СО₂ в продуктах сгорания	%	10,5
Массовый выход продуктов сгорания	г/с	120,3
Сопротивление в камере сгорания	мбар	0,5
Объем греющего контура	л	241
Объем контура ГВС	л	400
Площадь поверхности теплопередачи	м²	5,3
Сопротивление греющего контура	мбар	240
Присоединение контура отопления	d	2"
Присоединение контура водоснабжения	d	2"
Масса пустого	кг	550

Характеристики контура ГВС напольных двухконтурных газовых котлов ACV серии Heat Master 201

Модель		201
Пиковая производительность при 40°С	л/10 мин	1745
Пиковая производительность при 45°С	л/10 мин	1489
Пиковая производительность при 60°С	л/10 мин	971
Пиковая производительность при 70°С	л/10 мин	763
Пиковая производительность при 80°С	л/10 мин	586
Часовая производительность при 40°С	л/60 мин	6690
Часовая производительность при 45°С	л/60 мин	5667
Часовая производительность при 60°С	л/60 мин	3534
Часовая производительность при 70°С	л/60 мин	2554
Часовая производительность при 80°С	л/60 мин	1723
Непрерывная производительность при 40°С	л/час	6117
Непрерывная производительность при 45°С	л/час	5039
Непрерывная производительность при 60°С	л/час	2914
Непрерывная производительность при 70°С	л/час	2128
Непрерывная производительность при 80°С	л/час	1468

Индустриальный класс

Модель		HeatMaster® 201 [с газовой горелкой]
Код заказа Heat Master		2607401
Цена, розница, руб		965 000,00
