Дизайн-радиаторы zehnder nova

Дизайн-радиаторы zehnder novaПреимущества плоских дизайн-радиаторов zehnder nova:

  • большое разнообразие моделей
  • горизонтальное и вертикальное исполнение
  • небольшой объём воды
  • короткий период нагрева
  • небольшая монтажная глубина
  • современный, элегантный дизайн
  • радиусное или угловое исполнение
    (см. раздел Специальное исполнение)








Горизонтальные модели:
zehnder nova
NH
zehnder nova
NHL
zehnder nova
NHH
zehnder nova
NHLH
zehnder nova
NHLLH
zehnder nova
NHLLHL
Вертикальные модели:
zehnder nova
NV
zehnder nova
NVL
zehnder nova
NVV

Описание плоских дизайн-радиаторов zehnder nova:

Zehnder Nova - радиатор из плоских труб, образующих сплошную отопительную панель из стали. В горизонтальных моделях плоские трубы, проводящие воду, расположены горизонтально, в вертикальных моделях - вертикально. Плоские трубы могут дополнительно иметь конвекционные ламели. Плоские трубы овального сечения 70 х 8 х 1,45 мм с воздушным зазором 1 мм привариваются под давлением к симметричным коллекторам, при этом сварочные швы получаются практически незаметными. Радиатор грунтуется, покрывается порошковой эмалью цвета и подвергается горячему обжигу в соответствии с DIN 55900. 1- и 2-рядные модели, модели с декоративной крышкой и с ламелями.

Горизонтальные модели
Монтажная длина
Монтажная высота
Монтажная глубина

Вертикальные модели
Монтажная длина
Монтажная высота
Монтажная глубина

Рабочее давление
Рабочая температура

от 500 до 6000 мм
от 70 до 1703 мм
от 45 до 128 мм


от 70 до 1703 мм
от 600 до 4600 мм
от 45 до 58 мм

4,5 бар (6 бар исп.)
макс. 120ºС

Тепловая мощность проверена в соответствии со стандартом DIN EN 442. Радиатор соответствует требованиям Европейского страхового сообщества.
Радиатор поставляется в упаковке готовым к монтажу.

Стандартная комплектация плоских дизайн-радиаторов zehnder nova:

  • радиатор, грунтованный и покрытый порошковой эмалью цвета RAL 9016
  • боковое разностороннее подключение (внутренняя резьба) ½"
  • подключение под воздухоотводчик
  • с приваренными крепёжными скобами для подвеса

По желанию:

  • другие виды подключения,
  • желаемый набор креплений,
  • другой цвет на выбор из 700 цветов палитры RAL и NCS S;
  • особые формы (см. раздел Специальное исполнение) ,
  • исполнение для высокого давления макс. 10 бар (13 бар исп.)
  • декоративная решётка для горизонтальных моделей

Стандартное двухтрубное подключение (без дополнительной платы):

одностороннее боковое подключение

zehnder nova
разностороннее боковое подключение

zehnder nova

zehnder nova
(для вертикальных моделей - за
дополнительную плату!)


По желанию (за дополнительную плату) возможна поставка с другими видами подключения, а также с нижним подключением. Детали по запросу.

Возможные виды двухтрубного подключения (по желанию, за дополнительную плату)

разностороннее боковое подключение

zehnder nova
(только для верт. моделей)

zehnder nova
(только для верт. моделей)
подключение снизу-вниз

zehnder nova

zehnder nova
(только для верт. моделей)

подключение сверху-вверх

zehnder nova
(только для верт. моделей)

zehnder nova
(только для верт. моделей)

подающая линия сверху, обратная внизу

zehnder nova

подающая линия внизу, обратная сверху

zehnder nova
(только для верт. моделей)

Возможные виды однотрубного подключения
(для горизонтальных моделей возможно только при высоте радиатора от 140 мм)

горизонтальное подключение

zehnder nova

вертикальное подключение

zehnder nova

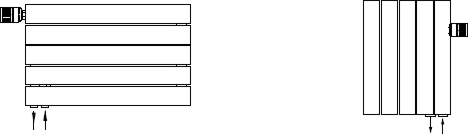

Zehnder Nova Completto

Zehnder Nova Completto - это радиатор Zehnder Nova со встроенным термовентилем AV 6 (Oventrop) в боковой части (слева или справа) и термостатом Zehnder, размер резьбы подключения M 30 х 1,5 мм. Подключения: 2 х ½" (размер внутренней резьбы) в нижней части радиатора с межосевым расстоянием 50 мм. К задней стороне радиатора приварены крепёжные скобы для подвеса.

Zehnder Nova Completto

Рабочее давление
Рабочая температура
4,5 бар (6 бар исп.)
макс. 120ºС

Дополнительные преимущества Zehnder Nova Completto :

  • радиатор с термовентилем уже готов к установке
  • возможно использование любых подходящих термостатов M 30 x 1,5 мм
  • предварительно установленный вентиль AV 6 (Oventrop)
  • возможно специальное исполнение (см. раздел Специальное исполнение)

Стандартная комплектация Zehnder Nova Completto :

  • радиатор, грунтованный и покрытый порошковой эмалью цвета RAL 9016
  • встроенный вентиль,
  • подключения: 2 х ½" (размер внутренней резьбы) в нижней части радиатора с межосевым расстоянием 50 мм,
  • подключение под воздухоотводчик ½"
  • с приваренными крепёжными скобами для подвеса

По желанию:

  • нижнее подключение
    посередине радиатора (см. рис.),
  • набор креплений CVD
  • без термостата Zehnder,
  • особые формы
    (см. раздел Специальное исполнение),
Zehnder Nova Completto

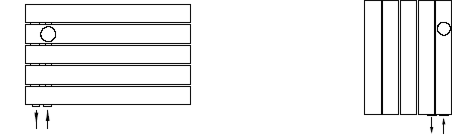

Zehnder Nova Durchbruch - радиатор Zehnder Nova Completto, имеющий специальное отверствие во фронтальной панели из плоских труб под термоголовку.
Zehnder Nova Durchbruch

Некоторые варианты в интерьере  Zehnder Nova Completto:

Дизайн-радиаторы zehnder novaДизайн-радиаторы zehnder novaДизайн-радиаторы zehnder nova
