reflex ‘reflexomat’ - установка поддержания давления с компрессором, применяемая для закрытых систем отопления и холодоснабжения. Эластичная мембрана обеспечивает выравнивание давления между воздухом и водой в накопительной ёмкости. При слишком низком давлении компрессор нагнетает воздух, при слишком высоком давлении воздух выпускается через электромагнитный клапан. Этот простой, десятилетиями проверенный принцип работы приобретает новое качество в последних разработках Reflex в технике автоматического управления. Чтобы надолго задержать в баке воздух, и не дать ему раствориться в воде, Reflex разделил воздушную и водяную камеры высококачественной бутиленовой мембраной.
-
максимально допустимая температура потока - 120 С
-
поддерживает уровень давления в пределах +/- 0,1 бар
-
характеристики соответствуют либо превышают нормы ЕЭС для пневматических баков 97/23/ЕС
-
плоские баки из бутила соответствуют стандарту DIN 4807 часть 3 (Германия), максимально допустимая температура +70 С
-
микропроцессорное управлениес экраном (8 языков интерфейса)
-
индикация давления в системе и уровня жидкости в баке
-
вывод 230 В для подключения устройств автоматической подпитки
-
2 беспотенциальных контакта (сигнал короткого замыкания и минимального кровня воды)
-
интерфейс RS-485 (кроме VS 90/1)
reflex ’reflexomat': убеждает в своих преимуществах
-
«Мягкое» поддержание давления с минимальным колебанием ± 0,1 бар.
-
При помощи бутиленовой мембраны, находящейся в баке, предотвращается насыщение воды воздухом
-
Несложная конструкция, специалист-монтажник без проблем осуществит ввод в эксплуатацию
-
Практически не требует обслуживания
-
Возможна поставка принадлежностей –оборудования для автоматической подпитки
-
По запросу – контроллер ‘Master –Slave’ (VS 90/2 и бóльшие)
-
Полностью автоматизированный режим работы с интерфейсом для вывода данных (VS 90/2 и бóльшие) –при интеграции в систему диспетчеризации здания
-
Возможно подключение установки вакуумной деаэрации reflex “servitec levelcontrol”
-
Стандартное исполнение – с одним или двумя управляющими компрессорами
-
Высокая степень надежности и низкий уровень эксплуатационных затрат
-
Интернациональность: управлять возможно через русифицированное меню
-
Внутреннее покрытие
reflex ‘reflexomat’ эффективно работает даже при дефиците площади
В установках с одним компрессором для систем с тепловой мощностью до 4 МВт управляющий агрегат монтируется на расширительный бак сверху либо сбоку на консоли. Результат: высочайшая эффективность на минимальной площади.
Модульный принцип, reflex ‘reflexomat’ создает дополнительные возможности
Гибкое решение для больших систем отопления мощностью до 24 МВт. Рядом с основной ёмкостью RG устанавливаются компрессоры и далее необходимое количество дополнительных ёмкостей RF.
reflex ‘reflexomat’ - Комбинации с другой техникой

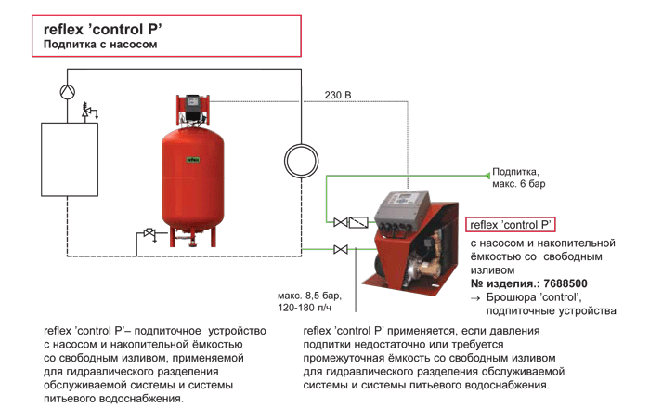

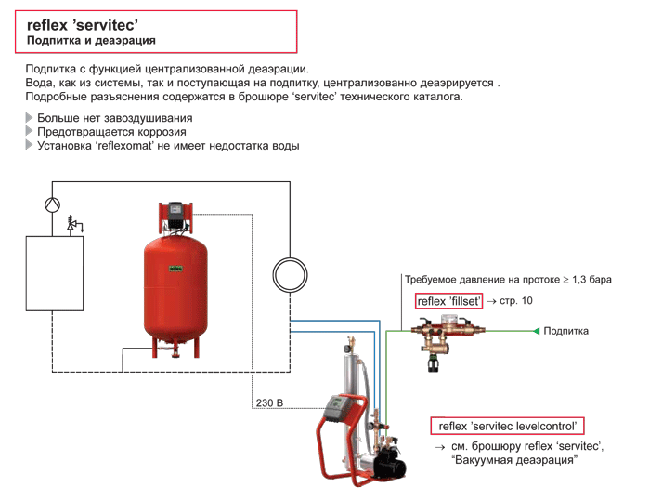

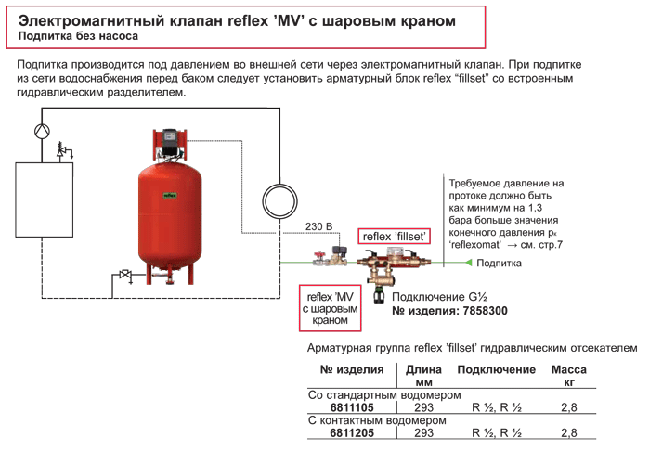

Для более полной автоматизации работы установки ’reflexomat’ Вы можете дополнить её контролируемой автоматической подпиткой. Подпитка производитсяв зависимости от количества воды в основной ёмкости RG.Ещё удобней: одновременное использование установки вакуумной деаэрации reflex ‘servitec’ и reflex ‘reflexomat’. Вода, как из системы, так и поступающая на подпитку, деаэрируется централизованно. Таким образом, нет проблемы завоздушивания в самых высоких точках системы, на циркуляционном насосе и на регулировочных клапанах.И ещё один плюс комбинации ‘reflexomat’ и reflex ‘servitec’: когда вода в системе максимально деаэрирована, давление как бы “мягко демпфируется”.Чтобы, в добавление к вышесказанному, отвечать европейским требованиям по жёсткости воды в системах отопления, мы рекомендуем Вам применение оборудования для умягчения воды.

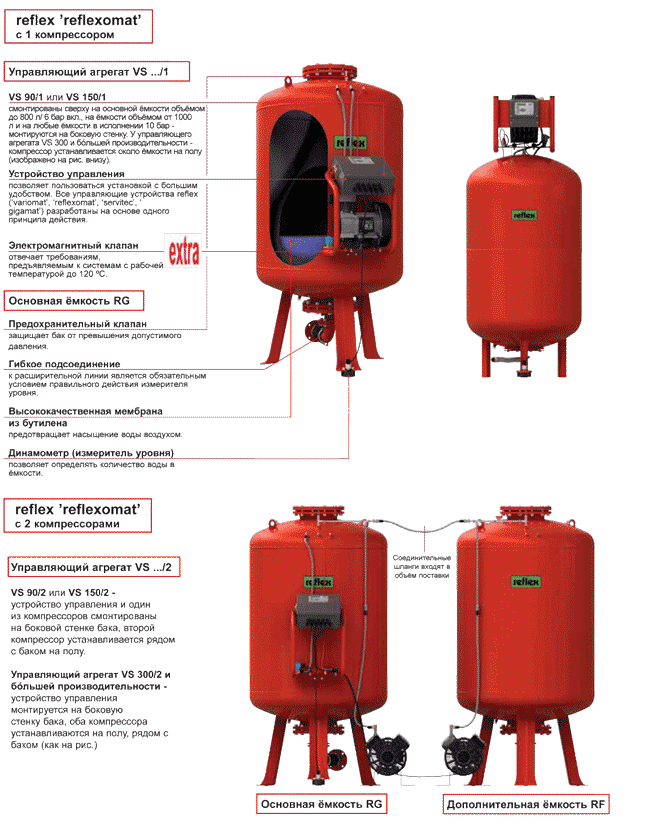

Функциональные части установок Reflexomat
reflex ’reflexomat’ Управляющие агрегаты и принадлежности к ним
Управляющий агрегат VS

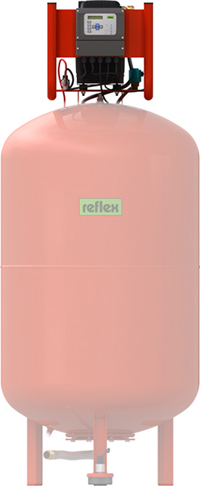

Размещение управляющего агрегата на главном баке

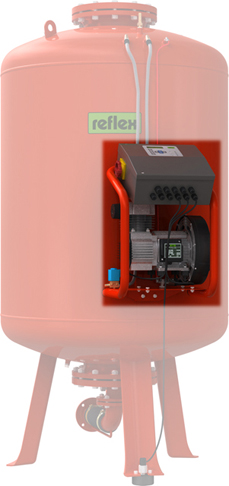

Агрегат расположен на баке RG Агрегат расположен перед баком RG
|
Тип |
Артикул |
Цена,евро |
В/Ш/Г,мм |
|
|
До 800 л/6 бар VS
на баке RG |
VS 90/1* |
7880100 |
4529,09 |
415/395/520 |
Компрессор агрегата VS |
| VS 150/1 |
7880200 |
5911,00 |
415/395/520 |
| VS 300/1 |
7880300 |
6779,23 |
415/395/520 |
Параллельный компрессор |
| VS 400/1 |
7880400 |
8217,21 |
415/395/520 |
| VS 580/1 |
7880500 |
10577,97 |
415/395/520 |
|
350,500,750 л/10 бар и от
1000 л VS перед баком RG |
VS 90/1* |
7880600 |
4529,09 |
585/395/345 |
Компрессор агрегата VS |
| VS 150/1 |
7880700 |
5911,00 |
585/395/345 |
| VS 300/1 |
7880800 |
6779,23 |
585/395/345 |
Параллельный компрессор |
| VS 400/1 |
7880900 |
8217,21 |
585/395/345 |
| VS 580/1 |
7881200 |
10577,97 |
585/395/345 |
|
*Электрические характеристики:230 В/50 Гц; от VS 150:400 В/50 Гц;
1 беспотенциальный контакт ( короткого замыкания ) |
|
|
Тип |
Артикул |
Цена,евро |
В/Ш/Г,мм |
|
| До 800 л/6 бар VS сверху на баке RG |
VS 90/2* |
7882100 |
6159,50 |
415/395/520 |
Компрессор агрегата VS 1 параллельный компрессор |
| VS 150/2 |
7883100 |
8839,97 |
415/395/520 |
| VS 300/2 |
7884100 |
11062,85 |
415/395/520 |
2 параллельных компрессора |
| VS 400/2 |
7885100 |
13396,33 |
415/395/520 |
| VS 580/2 |
7886100 |
18276,95 |
415/395/520 |
| 350,500,750 л/10 бар и от 1000 л VS на боковой стенке бака RG |
VS 90/2* |
7886200 |
6159,50 |
585/395/345 |
Компрессор агрегата VS 1 параллельный компрессор |
| VS 150/2 |
7886300 |
8839,97 |
585/395/345 |
| VS 300/2 |
7886400 |
11062,85 |
585/395/345 |
2 параллельных компрессора |
| VS 400/2 |
7886500 |
13396,33 |
585/395/345 |
| VS 580/2 |
7886600 |
18276,95 |
585/395/345 |
| *Электрические характеристики:230 В/50 Гц; от VS 150:400 В/50 Гц |
|
|
› Установки с тремя и более компрессорами и панели управления по специальному заказу |
|
| Управляющий агрегат без компрессора (для системы воздушной циркуляции на участке) |
|
|
Тип |
Артикул |
Цена,евро |
В/Ш/Г,мм |
|
| До 800 л от 1000 л |
VS 90/1* |
7881100 |
по запросу |
415/395/520 |
Без компрессора |
| VS 90/1* |
7881105 |
по запросу |
585/395/345 |
| *Электрические характеристики:230 В/50 Гц |

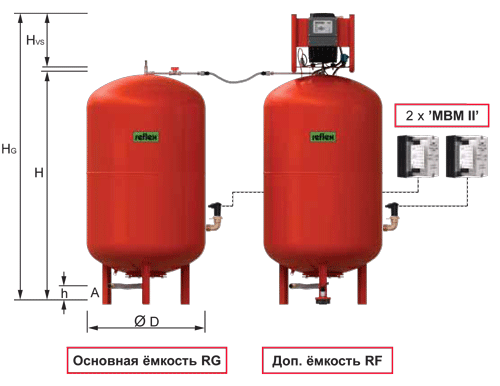

Основные емкости RG
| Тип |
Артикул
6 бар |
Цена,
евро |
Артикул
10 бар |
Цена,
евро |
Ø D,мм |
H,мм |
Hg,мм |
h,мм |
Соединение,
мм |
| RG 200 |
7799100 |
2165,30 |
- |
- |
634 |
970 |
1350 |
115 |
R 1 |
| RG 300 |
7799200 |
2660,78 |
- |
- |
634 |
1270 |
1650 |
115 |
R 1 |
| RG 400 |
7799300 |
3082,02 |
- |
- |
740 |
1255 |
1640 |
100 |
R 1 |
| RG 500 |
7799400 |
3483,56 |
- |
- |
740 |
1475 |
1860 |
100 |
R 1 |
| RG 600 |
7799500 |
4068,45 |
- |
- |
740 |
1720 |
2110 |
100 |
R 1 |
| RG 800 |
7799600 |
4706,37 |
- |
- |
740 |
2185 |
2570 |
100 |
R 1 |
| RG 1000 |
7650105 |
5371,57 |
- |
- |
1000 |
2025 |
- |
195 |
DN 65 |
| RG 1500 |
7650305 |
6023,12 |
- |
- |
1200 |
2025 |
- |
185 |
DN 65 |
| RG 2000 |
7650405 |
11140,12 |
- |
- |
1200 |
2480 |
- |
185 |
DN 65 |
| RG 3000 |
7650605 |
13646,35 |
- |
- |
1500 |
2480 |
- |
220 |
DN 65 |
| RG 4000 |
7650705 |
15017,65 |
- |
- |
1500 |
3065 |
- |
220 |
DN 65 |
| RG 5000 |
7650805 |
17484,47 |
- |
- |
1500 |
3590 |
- |
220 |
DN 65 |
| RG 350 |
- |
- |
7654000 |
3644,18 |
750 |
1320 |
- |
200 |
DN 40 |
| RG 500 |
- |
- |
7654100 |
4418,47 |
750 |
1740 |
- |
200 |
DN 40 |
| RG 750 |
- |
- |
7654200 |
5789,78 |
750 |
2185 |
- |
200 |
DN 50 |
| RG 1000 |
- |
- |
7651005 |
6820,15 |
1000 |
2025 |
- |
195 |
DN 65 |
| RG 1500 |
- |
- |
7651205 |
7642,93 |
1200 |
2025 |
- |
185 |
DN 65 |
| RG 2000 |
- |
- |
7651305 |
14146,38 |
1200 |
2480 |
- |
185 |
DN 65 |
| RG 3000 |
- |
- |
7651505 |
17331,43 |
1500 |
2480 |
- |
220 |
DN 65 |
| RG 4000 |
- |
- |
7651605 |
19073,97 |
1500 |
3065 |
- |
220 |
DN 65 |
| RG 5000 |
- |
- |
7651705 |
22205,99 |
1500 |
3590 |
- |
220 |
DN 65 |
Дополнительные емкости RF
 |
Тип |
Артикул
6 бар |
Цена,
евро |
Артикул
10 бар |
Цена,
евро |
Ø D,мм |
H,мм |
h,мм |
Соединение,
мм |
| RF 200 |
7789100 |
1810,73 |
- |
- |
634 |
970 |
155 |
R 1 |
| RF 300 |
7789200 |
2309,25 |
- |
- |
634 |
1270 |
155 |
R 1 |
| RF 400 |
7789300 |
2727,45 |
- |
- |
740 |
1255 |
140 |
R 1 |
| RF 500 |
7789400 |
3130,51 |
- |
- |
740 |
1475 |
140 |
R 1 |
| RF 600 |
7789500 |
3716,91 |
- |
- |
740 |
1720 |
140 |
R 1 |
| RF 800 |
7789600 |
4356,35 |
- |
- |
740 |
2185 |
140 |
R 1 |
| RF 350 |
- |
- |
7654300 |
3197,18 |
750 |
1320 |
200 |
DN 40 |
| RF 500 |
- |
- |
7654400 |
3977,54 |
750 |
1740 |
200 |
DN 40 |
| RF 750 |
- |
- |
7654500 |
5123,07 |
750 |
2185 |
200 |
DN 40 |
| RF 1000 |
7652005 |
5018,51 |
7653005 |
6373,15 |
1000 |
2025 |
305 |
DN 65 |
| RF 1500 |
7652205 |
5668,56 |
7653205 |
7197,44 |
1200 |
2025 |
305 |
DN 65 |
| RF 2000 |
7652305 |
10787,07 |
7653305 |
13700,90 |
1200 |
2480 |
305 |
DN 65 |
| RF 3000 |
7652505 |
13291,78 |
7653505 |
16881,41 |
1500 |
2480 |
334 |
DN 65 |
| RF 4000 |
7652605 |
14667,62 |
7653605 |
18626,97 |
1500 |
3065 |
334 |
DN 65 |
| RF 5000 |
7652705 |
17134,45 |
7653705 |
21760,51 |
1500 |
3590 |
334 |
DN 65 |
 Держатель Reflex с креплением к стене
- для простого монтажа управляющих агрегатов VS 90 и VS 150 с основными баками RG 800 (следует проверить общую высоту установки)
- в комплект входят соединительные шланги (длиной 3 метра)
| Артикул |
Цена, евро |
| 7881900 |
244,13 |
Образцы монтажа установок REFLEXOMAT
 |
Нагнетательная компрессорная установка reflex minimat |
|
| ›плоские баки из бутила соответствуют стандарту DIN 4807 часть 3 (Германия)максимально допустимая температура 70ºС |
|
|
| ›поддерживает уровень давления в пределах +/- 0,1 бар |
| ›компактное решение |
| ›характеристики соответствуют либо превышают нормы ЕЭС для пневматических баков 97/23/ЕС |
|
| ›нагнетательная компрессорная установка для систем обогрева и охлаждения.Максимально допустимая температура обслуживаемой системы 120ºС |
|
|
| ›микропроцессорное управление с экраном (8 языком интерфейса) |
|
| ›индикация давления в сестеме и уровня жидкости в баке |
| ›поддерживает уровень обслуживаемой системы давления в пределах +/- 0,1 бар |
|
| ›вывод на 230В для подключения устройств автоматической подпилки |
|
| ›1 беспотенциальный контакт (короткого замыкания) |
| Мембрана из бутила Компактный агрегат MG |
|
|
Тип |
Артикул |
Цена,евро |
Ø D,мм |
H,мм |
h,мм |
Соединение А,мм |
| 6 бар/120º |
| MG 200 |
7806405 |
5571,75 |
634 |
1320 |
135 |
R 1 |
| MG 300 |
7801705 |
5905,20 |
634 |
1620 |
135 |
R 1 |
| MG 400 |
7802805 |
6056,25 |
740 |
1620 |
135 |
R 1 |
| MG 500 |
7803705 |
6590,63 |
740 |
1845 |
135 |
R 1 |
|
|
