Каталог / Расширительные баки / Установки поддержания давления GIGAMAT

Установки поддержания давления REFLEX GIGAMAT

Область применения установок поддержания давления reflex "gigamat" распространяется на стандартные системы с тепловой мощностью до 30 МВт с высокой степенью оснащенности. Кроме того, наша команда специалистов-разработчиков при необходимости спроектирует и построит и бoльшую установку. reflex ’gigamat’:    Поддержание давления; Деаэрация воды в системе; Автоматическая подпитка.

  • стандартное поддержание давления
  • установка поддержания давления
  • с 2-я насосами и 2-я перепускными клапанами
  • для систем отопления и охлаждения
  • максимальное рабочее давление 16 бар
  • заменяемая мембрана, максиально допустимая рабочая температура мембраны 70 С
  • возможность управления servitec levelcontrol
  • микропроцессорное управление с экраном
  • индикация рабочего состояния: давления и уровня воды
  • беспотенциальный контакт
  • интерфейс RS 485

Информация для скачивания по продукции REFLEX GIGAMAT

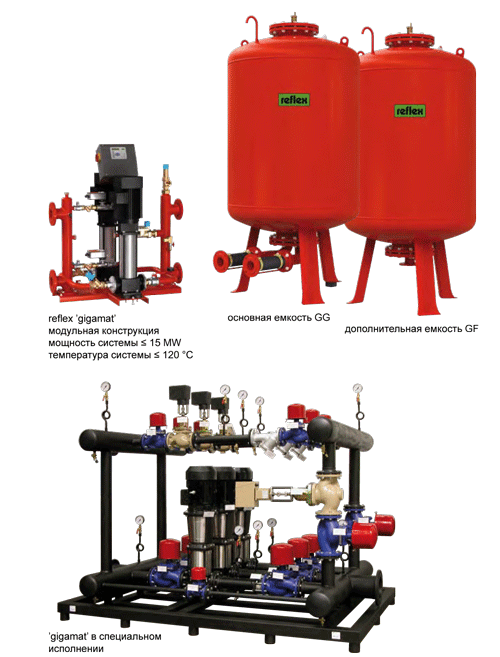

Исполнение установок REFLEX GIGAMAT

Исполнение установок REFLEX GIGAMAT

Стандартное исполнение GIGAMAT

  • Для систем отопления и теплоснабжения с t° до 120 °С,тепловой мощностью до 30 МВт

  • Два повысительных насоса с плавным пуском

  • Возможность использования автоматической  подпитки

  • Полностью автоматизированный режим работы, интерфейс для применения в современной системе диспетчеризации здания

  • Возможность подключения вакуумного дегазатора reflex ’servitec

  •  Интернациональность: управление осуществляется на одном из девяти языков, в том числе на русском

Специальное исполнение GIGAMAT

  • Для систем теплоснабжения с t°до 120 °С и свыше 120 °С

  • Тепловая мощность систем до 250 МВт и более

  • Давление выше 40 бар

  • Прирост объема до 160.000 л

  • Поддержание среднего значения давления при сложном соотношении давлений

  • Полностью автоматизированный режим работы по индивидуальной программе

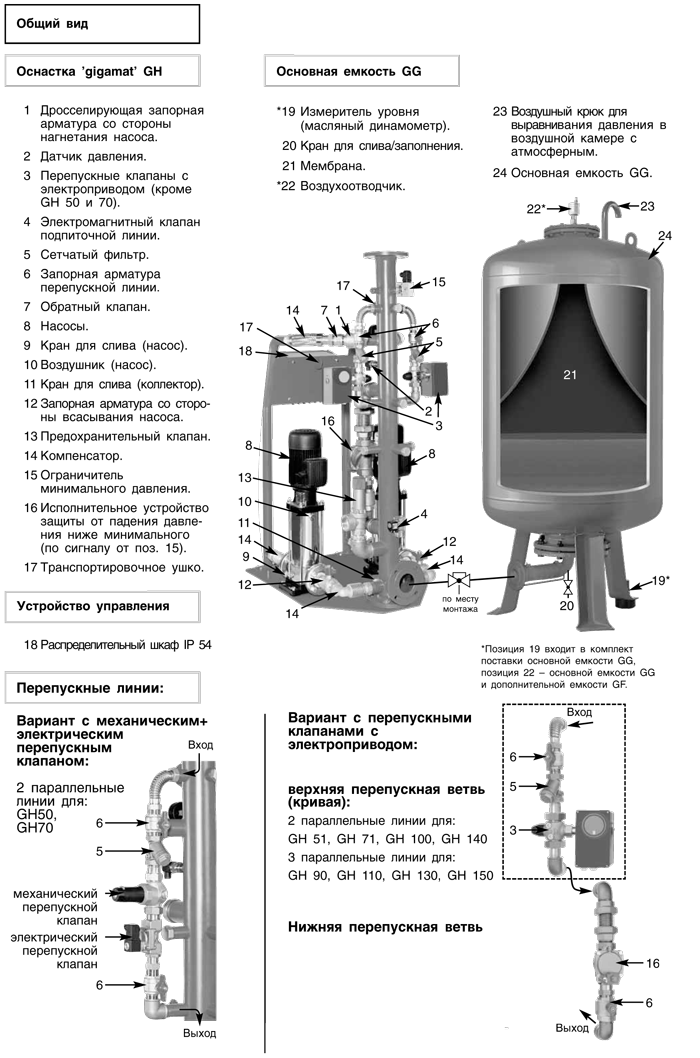

Функциональные части установок REFLEX GIGAMAT

Функциональные части установок REFLEX GIGAMAT

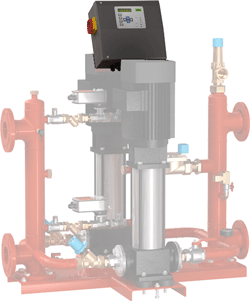

Управляющий агрегат GS

Управляющий агрегат GS

Тип Артикул Цена, евро  Мощность, кВт  Напряжение  Для оснастки
GS 1,1 6912500  2919,89 2,2  230 V, 50 Hz  GH 50/70
GS 3  6912600  5371,57 400 V, 50 Hz   GH 90/100

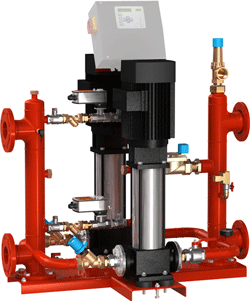

Гидравлические модули для REFLEX Gigamat

Гидравлические модули для REFLEX Gigamat

Тип Артикул  Цена, евро  Pо,бар * В/Ш/Г, мм  Подключение
GH 50  6931000  20695,29

≤ 4,8

1600/770/950 DN80/PN16
GH 70  6931100  21305,94

≤ 6,0

1600/770/950  DN80/PN16
GH 90  6931400  31465,69

≤ 8,0

1600/770/950  DN80/PN16
GH 100  6931200  27363,90

≤ 9,5

1600/770/950  DN80/PN16

*При заказе следует обратить внимание на значение Po

*Po = Параметр задаваемый с клавиатуры=статическое давление+высота [м]/10 + давление насыщенного пара+0,2 бар (рекомендуется)

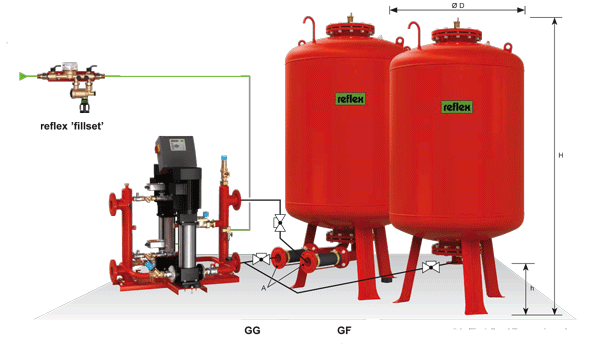

Основная емкость GG

Основная емкость GG



Тип

Артикул

Цена,евро

Ø D,мм

H,мм

h,мм

А

GG 1000 6920105 5115,49 1000 2130 285 DN 65/PN 6
GG 1500 6920305 7174,71 1200 2130 285 DN 65/PN 6
GG 2000 6920405 8752,09 1200 2590 285 DN 65/PN 6
GG 3000 6920605 13494,82 1500 2590 314 DN 65/PN 6
GG 4000 6920705 13885,76 1500 3160 314 DN 65/PN 6
GG 5000 6920805 15940,43 1500 3695 314 DN 65/PN 6
