Каталог / Расширительные баки / Установки поддержания давления VARIOMAT

Установки поддержания давления VARIOMAT

  • насосная установка поддержания давления, производящая подпитку и дегазацию
  • для систем отопления и охлаждения
  • заменяемая мембрана
  • максимально допустимая рабочая температура +70 С
  • микропроцессорное управление с экраном индикации рабочего состояния (давления и уровня воды)
  • беспотенциальный контакт
  • интерфейс RS 485

Информация для скачивания по обрудованию Reflex Variomat

Установка с управляющим насосом reflex “variomat” - новое слово в использовании установок поддержания давления для систем отопления и холодоснабжения.Три функции reflex “variomat”: Поддерживает давление в системе с  очень малым колебанием. Производит деаэрацию воды в системе. Осуществляет автоматическую подпитку. При этом reflex “variomat” представляет собой оптимальное решение возрастающих проблем завоздушивания - в особенности в закрытых системах отопления, более 50% которых, согласно исследованию. Дрезденского Технического Университета, отмечены подобным явлением. reflex “variomat” гарантирует отсутствие воздуха в системах, до самых верхних этажей, до самых дальних точек. Отпадает необходимость в дорогостоящих децентрализованных механических воздухоотводчиках, также как и в трудоемком процессе деаэрации вручную. Другим преимуществом является интерфейс, позволяющий интегрировать установку в любую современную систему диспетчеризации зданий. Высокая эффективность работы reflex “variomat” была доказана в Дрезденском Техническом Университете и подтвердилась многочисленными примерами использования. Сочетание функций поддержания давления, дегазации и подпитки является основной предпосылкой для работы системы без воздуха, не требуя при этом больших расходов на обслуживание.

reflex ’variomat’: большой выбор, широкий спектр возможностей



  • ’variomat 1, 1-1 и 2-1’ установки с одним насосом для систем мощностью до 4 МВт
  • ’variomat 1-2 и 2-2’ установки с двумя насосами для систем мощностью до 8 МВт
  • Возможно применение в системах с концентрацией гликоля до 50%
  • Полностью автоматизированный режим    работы, интерфейс для интегрирования в   систему диспетчеризации здания
  • Малая шумность, что важно в помещениях   с высокими требованиями к звукоизоляции
  • Установки хорошо зарекомендовали  себя в жилых и промышленных зданиях  с центральным отоплением, в системах централизованного теплоснабжения и    холодоснабжения
  • Устройство управления русифицировано
  • Запатентованная функция перепуска
  • Перепускной  кран не забивается грязью
  • Простой пуск в эксплуатацию без  сложных настроек узлов вручную

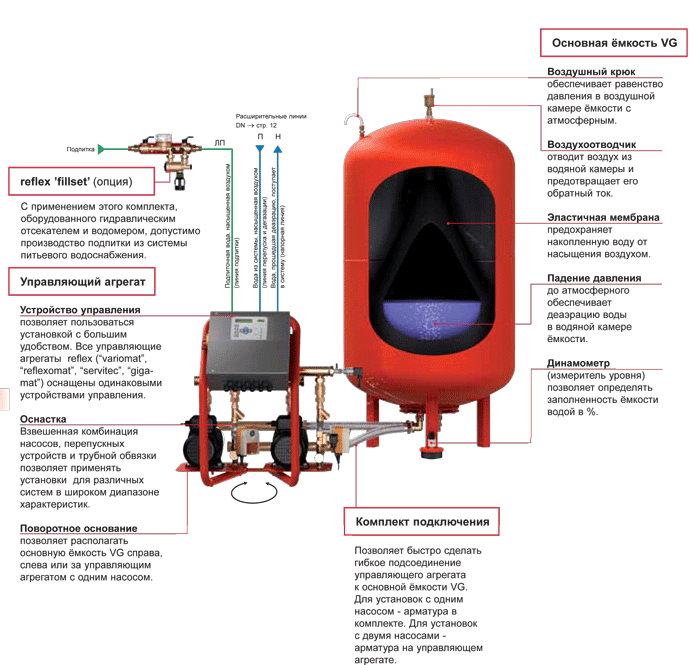

Функциональные части reflex ’variomat’

Функциональные части reflex ’variomat’



reflex ’variomat’ Управляющие агрегаты и принадлежности к ним

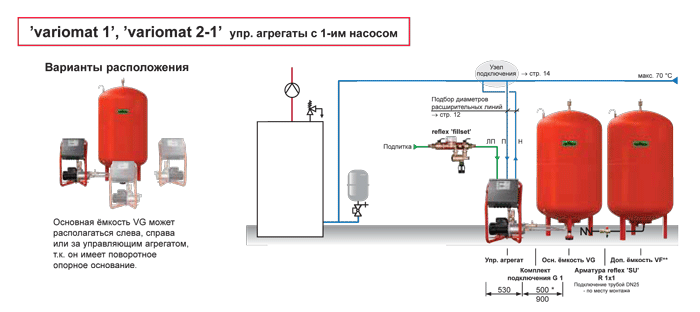

’variomat 1’,’variomat 2-1’ упр,агрегаты с 1-им насосом

Подсоединение

Тип

№ изделия

р° бар

В,мм

Ш,мм

Г,мм

Н

П

ЛП

VG

Масса кг

variomat 1 6910100

≤2,5

680 530 580 Rp 1 Rp 1 Rp ½ 2 х G 1 25
variomat2-1/60 6910200 ≤4,8 680 530 670 Rp 1 Rp 1 Rp ½ 2 х G 1 28
variomat2-1/75 6910500 ≤6,5 770 530 630 Rp 1 Rp 1 Rp ½ 2 х G 1 35

variomat2-1/95

6910600 ≤8,0 770 530 540 Rp 1 Rp 1 Rp ½ 2 х G 1 37

variomat2-1/75

variomat2-1/75

variomat2-1/75

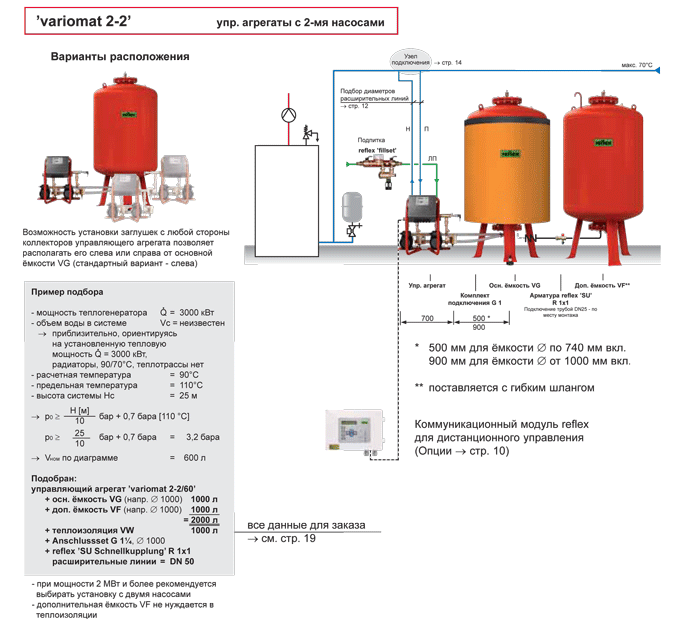

’variomat 2-2’ управляющие агрегаты с 2-мя насосами

Подсоединение
Тип № изделия р° бар В,мм Ш,мм Г,мм Н П ЛП VG Масса кг
variomat 2-2/35 6911100

≤2,5

680 700 780 G 1¼ G 1¼ Rp ½ 2 х G 1¼ 54
variomat 2-2/60 6911200

≤4,8

680 700 780 G 1¼ G 1¼ Rp ½ 2 х G 1¼ 58
variomat 2-2/75 6911500

≤6,5

760 700 730 G 1¼ G 1¼ Rp ½ 2 х G 1¼ 72
variomat 2-2/95 6911600

≤8,0

760 700 730 G 1¼ G 1¼ Rp ½ 2 х G 1¼ 76

variomat 2-2/75

variomat 2-2/75



Стоимость управляющих агрегатов для установок reflex ’variomat’



Управляющий агрегат с 1 насосом
*При заказе следует обратить внимание на значек Р° Р°=Параметр задаваемый с клавиатуры =статическое давление (=высота[м]/10)+давление насыщенного пара + 0,2 бар (рекомендуется)

Тип

Артикул

Цена,евро

Р°,бар

Н/Т/В,мм

Подключение

2-1/75

10 бар/100ºС 2 х Rp 1 Подпитка Rp ½
1 6910100 5202,82 ≤2,5 680/530/580
10 бар/120ºС
2-1/60 6910200 5912,23 ≤4,8 680/530/670
2-1/75 6910500 6977,04 ≤6,5 770/530/630
2-1/95 6910600 7274,58 ≤8,0 770/530/540
16 бар/100ºС
1-1/140 69107 10298,19 ≤13,0 770/530/540
Управляющий агрегат с 2 насосом
*При заказе следует обратить внимание на значек Р° Р°=Параметр задаваемый с клавиатуры =статическое давление (=высота[м]/10)+давление насыщенного пара + 0,2 бар (рекомендуется)

Тип

Артикул

Цена,евро

Р°,бар

Н/Т/В,мм

Подключение

-2/60

10 бар/120ºС

2 х G 1¼ Подпитка Rp ½

2-2/35 6911100 8828,40 ≤2,5 680/700/780
2-2/60 6911200 9216,86 ≤4,8 680/700/780
2-2/75 6911500 10971,79 ≤6,5 770/700/730
2-2/95 6911600 11554,12 ≤8,0 770/700/730
16 бар/120ºС
1-2/140 6912700 16452,75 ≤13,0 760/700/730

Комплект подключения G 1

Комплект подключения G 1¼

›для подсоединения основной емкости VG к установке reflex variomat ›для подсоединения основной емкости VG к установке reflex variomat
›основная емкость VG ›основная емкость VG

Ø D,мм

Артикул

Цена,евро

Ø D,мм

Артикул

Цена,евро

634-740 6940100 220,40 637-740 6940300 251,18
1000-1500 6940200 250,71 1000-1500 6940400 302,01

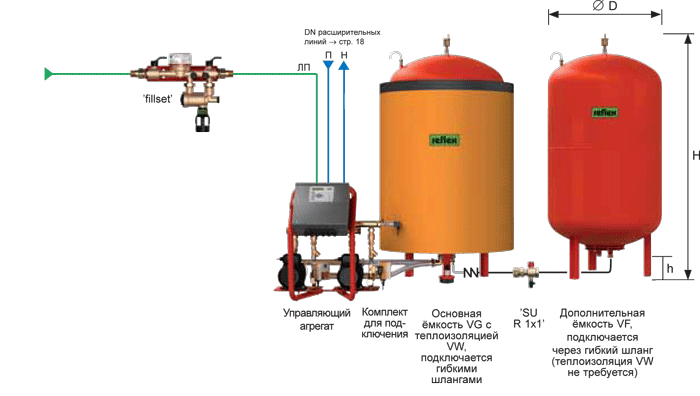

Основная емкость VG. Дополнительные блоки VF.

Основная емкость VG. Дополнительные блоки VF.

основная емкость VG - более 5000 литров на заказ

Тип

Артикул

Цена,евро

Ø D,мм

H,мм

h,мм

А

VG 200 6600000 1709,48 634 1060 146 G 1
VG 300 6600100 1896,16 634 1360 146 G 1
VG 400 6600200 2139,26 740 1345 133 G 1
VG 500 6600300 2363,79 740 1560 133 G 1
VG 600 6600400 2739,85 740 1810 133 G 1
VG 800 6600500 3129,68 740 2275 133 G 1
VG 1000 Ø740 6600600 3523,65 740 2685 133 G 1
VG 1000 Ø 1000 6600705 4428,67 1000 2130 350 G 1
VG 1500 6600905 6211,15 1200 2130 350 G 1
VG 2000 6601005 7577,40 1200 2590 350 G 1
VG 3000 6601205 11686,71 1500 2590 380 G 1
VG 4000 6601305 12671,63 1500 3160 380 G 1
VG 5000 6601405 13799,80 1500 3695 380 G 1



дополнительная емкость VF - более 5 литров на заказ



Тип

Артикул

Цена,евро

Ø D,мм

H,мм

h,мм

А

VF 200 6610000 1315,52 634 1060 130 G 1
VF 300 6610100 1504,23 634 1360 130 G 1
VF 400 6610200 1745,90 740 1345 115 G 1
VF 500 6610300 1968,45 740 1560 115 G 1
VF 600 6610400 2347,26 740 1810 115 G 1
VF 800 6610500 2811,48 740 2275 115 G 1
VF 1000 Ø 740 6610600 3205,45 740 2685 115 G 1
VF 1000 Ø 1000 6610705 4164,19 1000 2130 350 G 1
VF 1500 6610905 5965,96 1200 2130 350 G 1
VF 2000 6611005 7307,34 1200 2590 350 G 1
VF 3000 6611205 11415,35 1500 2590 380 G 1
VF 4000 6611305 12398,88 1500 3160 380 G 1
VF 5000 6611405 13528,43 1500 3695 380 G 1

Монтаж установок Reflex Variomat

 Монтаж установок Reflex Variomat

Монтаж установок Reflex Variomat
