Каталог / Сепараторы Spirovent / Гидравлическая стрелка с интегрирован...

Гидравлическая стрелка с возможность удаления шлама и воздуха SPIROCROSS

 1 прибор вместо 3! SPIROCROSS = Гидравлическая стрелка + сепаратор шлама + сепаратор воздуха!

SPIROCROSS



Хорошая гидравлическая компенсация особенно важна для установок контроля климата с несколькими группами и насосами. Удаление воздуха и шлама также способствует оптимальному функционированию установки. В компактном устройстве SpiroCross объединены все эти функции - гидравлическая компенсация, сепарация воздуха и шлама. Таким образом, клиенты могут экономить не только при покупке изделий, но и при их монтаже и обслуживании. Имеется в наличии модель стальной конструкции SpiroCross с размером от DN50 до DN300.Компания Spirotech разработала устройство SpiroCross с помощью компьютерной гидродинамики. Кроме того, устройство SpiroCross прошло тщательные испытания на испытательной и измерительной установке компании Spirotech, имеющей сертификат TÜV, и на различных практических установках.

SPIROCROSS

SPIROCROSSПреимущества гидравлической стрелки SpiroCross

• три функции в одном компоненте;

• только четыре соединения вместо восьми;

• оптимальная гидравлическая компенсация в установках;

• оптимальное перемешивание жидкости благодаря трубке Spirotube;

• удаляет из системы циркулирующий воздух и микропузырьки;

• также отделяются и удаляются мельчайшие частицы размером от 5 мкм (=0,005 мм);

• шлам сливается при работающей установке;

• минимальный постоянный перепад давления;

• компактная конструкция и ограниченная монтажная высота;

• отсутствие излишних простоев;

• 3-годичная гарантия;

• срок службы до 40 лет!





При открывании сливного крана собравшийся шлам быстро выходит сильной струей. Поэтому процедура открывания и закрывания крана SPIROCROSSзанимает всего несколько секунд.



1. Гарантированная герметичность и отсутствие заеданий воздушного спускного клапана.

2. Подъемные петли значительно облегчают подъем устройства.

3. Специальная конструкция воздушной камеры. Подвижный шлам не достигает воздушного клапана, а достаточный объем хорошо поглощает колебания давления.

4. Соединительные размеры от DN50 до DN300, с приварными шпильками или фланцами.

5. Уникальная трубка Spirotube гарантирует оптимальное перемешивание жидкости.

6. Прочная конструкция гарантирует продолжительный срок службы.

7. Собравшийся шлам не мешает протеканию жидкости.

8. Большая емкость для сбора шлама.

9. Спускной кран для удаления собравшегося шлама.







Покупая оборудование Spirocross Вы приобретаете 1 прибор вместо необходимых 3! Таким образом экономите на монтаже и приобретении большого количества оборудования! Уникальная трубка SPIRO обеспечивает хорошее распределение жидкости при помощи компактной конструкции аппарата SpiroCross. Так как спускной кран находится сбоку, то сепаратор Вы можете монтировать близко к полу!

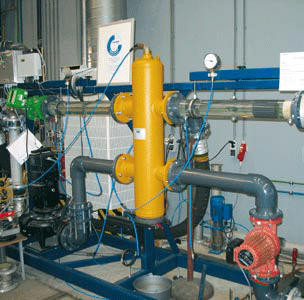

Сепаратор (гидравлическая стрелка) SpiroCross был разработан компанией SpiroTech при участии компании Computational Fluid Dynamics, и был протестирован на запатентованном оборудовании TUV - Союз работников технического надзора в Германии.

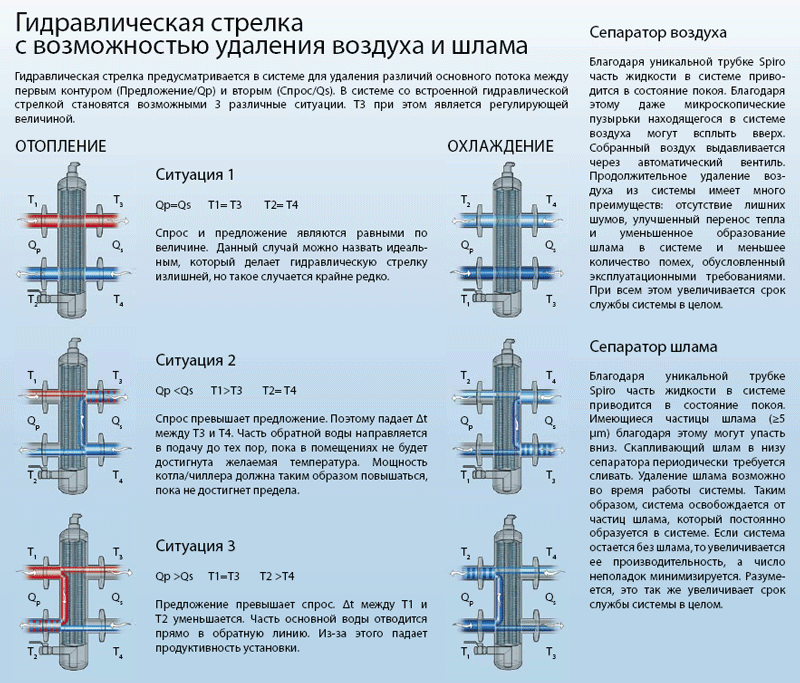

Гидравлическая стрелка с возможностью удаления шлама и воздуха. Как это работает?



SPIROCROSS

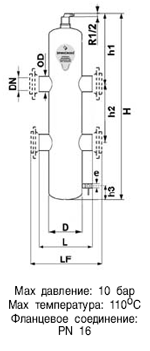

Гидравлический сепаратор Spirocross /сварка/ сталь 37

Цены указаны без учета скидки!

артикул

OD

H

h1

h2

h3

D

диаметр слива

LF

расход жидкости м3/ч

объем, л

вес, кг

цена, руб

Фото

XC050L

76,1

815

337

240

99

159

G1

350

8

12

29

55563.20

 Гидравлический сепаратор Spirocross /сварка/ сталь 37

XC065L

88,9

905

349

305

99

159

G1

350

15

13

32

64804.6

XC080L

114,3

999

369

360

111

219

G1

470

20

29

49

88453.40

XC100L

139,7

1261

450

460

111

219

G1

475

30

38

62

97809.59

XC125L

168,3

1546

543

560

131

324

G1

635

50

105

по запросу

173922

XC150L

219,1

1781

606

670

131

324

G1

635

75

123

по запросу

181556.19

XC200L

273

2321

776

870

172

406

G1

775

125

252

по запросу

289525.60

XC250L

323,9

2870

935

1100

215

508

G2

890

200

501

по запросу

659296.4

XC300L

3388

1097

1295

246

610

G2

1005

275

859

по запросу

914898.6

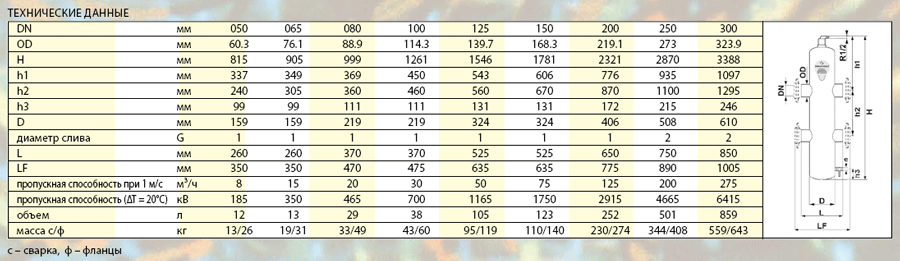

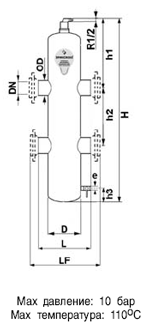

Гидравлический сепаратор Spirocross /фланцевое соединение/ сталь 37

Цены указаны без учета скидки!

артикул

OD

H

h1

h2

h3

D

диаметр слива

LF

расход жидкости м3/ч

объем, л

вес, кг

цена, руб

 Фото

XC050F

76,1

815

337

240

99

159

G1

350

8

12

40

64747.20

 Гидравлический сепаратор Spirocross /фланцевое соединение/ сталь 37

XC065F

88,9

905

349

305

99

159

G1

350

15

13

45

75079.2

XC080F

114,3

999

369

360

111

219

G1

470

20

29

66

102459

XC100F

139,7

1261

450

460

111

219

G1

475

30

38

82

112791

XC125F

168,3

1546

543

560

131

324

G1

635

50

105

154

197169

XC150F

219,1

1781

606

670

131

324

G1

635

75

123

170

208534.19

XC200F

273

2321

776

870

172

406

G1

775

125

252

по запросу

327868.8

XC250F

323,9

2870

935

1100

215

508

G2

890

200

501

500

746142.6

XC300F

3388

1097

1295

246

610

G2

1005

275

859

по запросу

1011675


Сепаратор SpiroCross разработан для воды  и водных растворов этиленгликоля (макс. 40%) и может устанавливаться в комбинации с допускаемыми химическими растворами/добавками по местным предписаниям, которые подходят для применения в системе субстанций. данное оборудование не подходит для питьевой воды. Сепаратор SpiroCross подходит для температурной зоны от 0 до + 100 С и рабочего давления от 0 до 10 бар с фланцевым присоединением PN 16. различные материалы, зоны давления и температуры возможны по запросу!



Гидравлический сепаратор Spirocross
