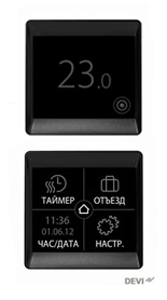

Devireg™ 550 - терморегулятор который думает! С интеллектуальным таймером и самообучающимся регулятором, 16 А
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Devireg™ 535 - терморегулятор встроенный, с таймером, 15 А
| Артикул (старый) |
Артикул (новый) |
Наименование |
Диапазон температур, С |
Цена розничная, евро |
| 19150102 |
140F1062 |

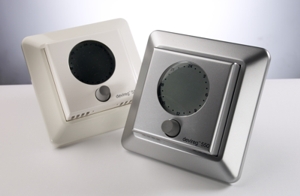

Терморегулятор Devireg™ 550 JUSSI-белый с комб. датчиков |
+5...+35 |
137,00 |
| 19150110 |
140F1063 |
Терморегулятор Devireg™ 550 ELKO-серебро с комб. датчиков |
+5...+35 |
142,00 |
Devireg™ 316 - универсальный электронный терморегулятор для установки внутри помещения, щитового исполнения, 16 А
Терморегулятор Devireg™ 316 - универсальный электронный терморегулятор для установки внутри помещения. Диапазон шкалы температур от -10°C до +50°C, с возможностью автоматического понижения температуры в желаемые часы.
Терморегулятор с датчиком на проводе предназначен для крепления на профиль DIN.
Использование
Большой диапазон температур позволяет использовать терморегулятор Devireg™ 316 для различных установок.
Область применения:
Благодаря функции автоматического регулирования в диапазоне двух заданных температур (минимальной и максимальной) Devireg™ 316 оптимально подходит для систем снегостаивания на небольших наружных площадях. Когда температура снижается до -100C и более, вероятность выпадения снега невелика, и терморегулятор выключает систему - позволяя пользователю снизить затраты на электроэнергию.
Кроме того…
Настройка гистерезиса изменяет значение температуры включения обогрева. Например, если температура установлена на 180C, а гистерезис - на 30C, терморегулятор включит обогрев при температуре ниже 180C и отключит его при достижении температуры выше 210C.
При подключении к терморегулятору выхода таймера возможно регулирование пределов максимальной и минимальной температуры от 00C до 80C.
| Артикул (старый) |
Артикул (новый) |
Наименование |
Диапазон температур, С |
Цена розничная, евро |
| 19113234 |
140F1075 |
Терморегулятор Devireg™ 316 |
-10...+50 |
147,00 | 8.00
Серия Devireg™ 330 - Терморегуляторы серии Devireg™ 330 предназначены для установки на профиль DIN, щитового исполнения, 16 А
Терморегуляторы быстро и точно управляют системой обогрева.
Контролируют работу системы отопления, кондиционирования и вентиляции.
Терморегуляторы серии Devireg™ 330 поставляются в 5-и различных температурных диапазонах.
Devireg™ 330 с диапазоном температур от +5° до +45°C
Используется для управления системой отопления в конструкции пола любого помещения. Терморегулятор имеет датчик температуры пола на проводе. Может контролировать работу системы отопления, кондиционирования и вентиляции. Часто применяют в больших помещениях, различного рода учреждениях, гостиницах и т.п., где работа системы контролируется определенными сотрудниками. Эта модель терморегулятора Devireg™ 330 имеет функцию понижения температуры на 5°C и может подключаться к наружному таймеру. Это дает возможность экономии электроэнергии в периоды, когда нет необходимости в использовании комфортного подогрева.
Devireg™ 330 с диапазоном температур от -10° до +10°C
Используется для управления системой снегостаивания и защиты от замерзания. Терморегулятор имеет датчик температуры пола на проводе. Может контролировать работу системы обогрева, кондиционирования и вентиляции. Эта модель терморегулятора Devireg™ 330 имеет гистерезис 0,4°C.
| Артикул (старый) |
Артикул |
Наименование и характеристики |
Цена, евро |
| 19113601 |
140F1072 |
Терморегулятор Д-330, +5°C-+45°C с датч. на проводе. Установка на шину DIN. |
136,00 |
| 19113600 |
140F1070 |
Терморегулятор Д-330, -10°C-+10°C с датч. на проводе |
136,00 |
| 19113603 |
19113603 |
Терморегулятор Д-330, +30°C-+90°C ,с датч. на проводе |
- |
| 19113604 |
140F1073 |
Терморегулятор Д-330, +60°C-+160°C,с датч. на проводе |
141,00 |
Devireg™ 610 - влагозащищенный терморегулятор (IP44), 16 А, может использоваться как внутри помещения, так и снаружи.
Терморегулятор Devireg™ 610 с диапазоном температур от -10°C до +50°C используется для установок внутри и снаружи помещения.
Особенность этого терморегулятора - возможность его установки снаружи помещения. Влагозащищенность - IP 44.
Большой диапазон температур позволяет использовать терморегулятор Devireg™ 610 для различных установок:
трассировка труб
Терморегулятор имеет специальный корпус, выдерживающий нормальные погодные условия. При помощи специального крепления Devireg™ 610 может устанавливаться на наружную стену здания или на трубу.
Терморегулятор оснащен датчиком на проводе с отрицательным температурным коэффициентом NTC.
| Артикул (старый) |
Артикул (новый) |
Наименование |
Диапазон температур, С |
Цена розничная, евро |
| 19116334 |
140F1080 |
Терморегулятор Devireg™ 610 с датчиком на проводе |
-10...+50 |
122,00 |
Devireg™ 527, 530, 531, 532 -терморегуляторы монтируемые на стену в монтажную коробку, 15 А
Терморегуляторы электронные для систем комфортного подогрева поверхности пола или полного отопления помещения, монтируемые на стену в монтажную коробку.
Серия терморегуляторов Devireg™ 530 состоит из удобных и эффективных регуляторов с современным дизайном для помещений.
Серия Devireg™ 530 обеспечивает легкий и точный контроль за системами кабельного обогрева с любым типом поверхности.
Серия включает в себя:
- Devireg™ 527 регулятор мощности,
- Devireg™ 530 с датчиком пола на проводе,
- Devireg™ 531 со встроенным датчиком температуры воздуха,
- Devireg™ 532 со встроенным датчиком температуры воздуха и датчикомограничения температуры пола на проводе.
Цены в таблице указаны розничные, скидки уточняйте у наших менеджеров.
| Артикул (старый) |
Артикул (новый) |
Наименование |
Диапазон температур, С |
Цена розничная, евро |
| 19116700 |
140F1041 |
Терморегулятор Devireg™ 527 регулятор мощности, без датчика температуры |
0...-6 |
90,00 |
| 140f1030 |
140F1030 |
Терморегулятор Devireg™ 530 с рамкой ELKO |
0...-6 |
92,00 |
| 19116407 |
140F1034 |
Терморегулятор Devireg™ 531с рамкой ELKO |
5...-35 |
92,00 |
| 19116408 |
140F1037 |
Терморегулятор Devireg™ 532 с рамкой ELKO |
5...-35 |
115,00 |
Система централизованного контроля электрическими нагревательными кабелями Devilink™
Devilink - система дистанционного управления электрическими нагревательными кабелями, установленными в конструкции пола. Основой системы является центральная сенсорная панель, которая контролирует во всём доме дистанционные датчики температуры пола и воздуха, и управляет нагревательными кабелями через регуляторы пола. Это подразумевает, что можно контролировать нагревательные системы всего дома из одного удобного места.
Области применения системы Devilink™
«Теплый пол»: комфортный подогрев поверхности пола. Поддерживается постоянная температура пола, например, в ванной или другом помещении. Устанавливается в конструкцию пола Датчик температуры пола на проводе и при конфигурации для данного помещения выбирается «Регулирование пола» (Floor regulation).
«Полное отопление с датчиком ограничения температуры пола»: поддерживается требуемая температура воздуха в помещении, например, в жилой комнате или в офисном помещении. Также в конструкцию пола устанавливается Датчик пола на проводе для ограничения температуры поверхности пола. При конфигурации системы для данного помещения выбирается «Полное отопление с датчиком пола» - «Комбинированное регулирование» (Combined regulation). Devilink™ FT устанавливается вместе с Devilink™ RS.
«Полное отопление без датчика ограничения температуры пола»: датчик пола не присутствует и не может быть установлен, поддерживается только требуемая температура воздуха в помещении. Выберите при конфигурации «Регулирование воздуха» (Room regulation). Devilink™ FT устанавливается вместе с Devilink™ RS.

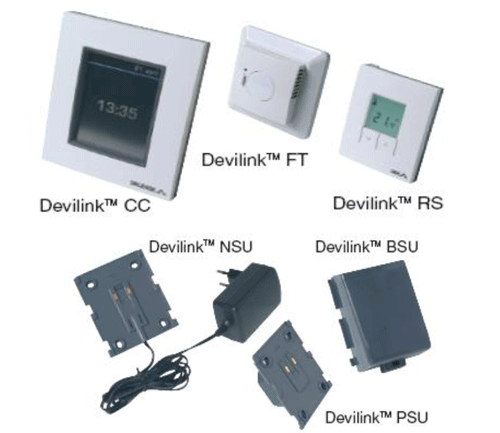

Номенклатура и технические характеристики
DevilinkTM СС (Central Controller) – центральное устройство управления
DevilinkTM FT (Flore Thermostat) – регулятор пола
DevilinkTM RS (Room Sensor) – датчик воздуха
Технические характеристики системы Devilink FT
|
Параметр |
Характеристика |
|
Напряжение питания |
180-250 В~, 50/60 Гц |
|
Потребляемая мощность в реж. Ожидания, Макс. |
1 Вт |
|
Реле: |
• Нагрузка активная 230 В~ 15 A / 3450 Вт |
|
Датчик на проводе NTC (отрицательный температурный коэффициент), |
15 кОм при 25°С |
|
Сопротивления датчика: • 0˚C • 20˚C • 50˚C |
42 кОм 18 кОм 6 кОм |
|
Регулирование |
ШИМ (PWM), широтно-импульсная модуляция |
|
Рабочая темп. |
0˚ - +30˚C |
|
Система контроля |
Регулятор имеет схему контроля датчика темп. на обрыв или замыкание, датчика темп. при неисправности нагрев отключается. |
|
IP класс |
IP31 |
|
Размеры |
85x85x21 мм |
Технические характеристики системы Devilink RS
|
Параметр |
Характеристика |
|
Питание |
Щелочные батарейки тип AA, 1,5 В, 2 шт |
|
Срок службы батареек |
До 4-5 лет |
|
Подсветка экрана |
Зеленая светодиодная |
|
Рабочая темп. |
0˚ - +40˚C |
|
Контроль питания |
Встроенный контроль пониженного и критического заряда батареек |
|
IP класс |
IP21 |
|
Размеры |
81x66x21 мм |
Технические характеристики системы Devilink CC
|
Параметр |
Характеристика |
|
Devilink™ сенсорная панель управления | |
|
Напряжение питания |
15 В DC ±10% |
|
Мощность в режиме ожидания |
Макс. 2 Вт |
|
Экран |
3.5” TFT цветной, сенсорный |
|
Рабочая температура |
0˚ - +40˚C |
|
IP класс |
IP21 |
|
Размеры |
125 x 107 x 25 мм |
|
Devilink™ PSU (задняя панель с ИП в монтажную коробку) | |
|
Напряжение питания |
100-250 В AC 50/60 Гц |
|
Выходное напряжение |
15 В DC ±10% |
|
Потребление в реж. ожидания |
TBD |
|
Макс. нагрузка |
10 Вт |
|
Devilink™ NSU (задняя панель с отдельным ИП, монтаж на стену) | |
|
Напряжение питания |
100-240 В AC 50/60 Гц |
|
Выходное напряжение |
15 В DC ±10% |
|
Потребление в реж. ожидания |
TBD |
|
Длина кабеля от ИП |
2,5 м |
|
Макс. нагрузка |
10 Вт |
|
Devilink™ BSU (Устройство батарейного питания ) | |
|
Напряжение питания |
15 В DC ±10% |
|
Количество батареек |
10 шт.,размер AA |

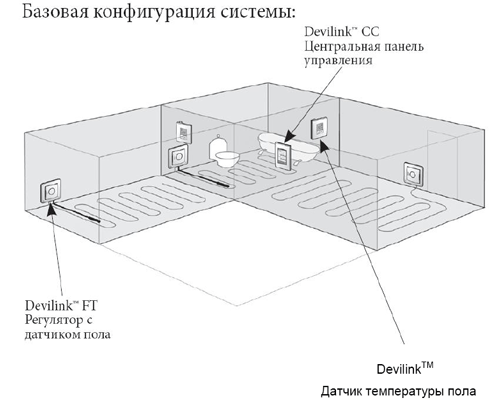

Устройство системы Devilink
Принцип действия системы Devilink™
Система DevilinkTM состоит из трёх основных устройств:
DevilinkTM СС (Central Controller) – центральное устройство управления, представляет собой сенсорную цветную панель, которая позволяет управлять всеми, установленными в разных комнатах, устройствами системы DevilinkTM. Имеется два варианта – система до 5-ти комнат и система до 50-ти комнат.
DevilinkTM FT (Flore Thermostat) – регулятор пола, предназначен для управления (вкл._выкл.) нагревательными кабелями или другими электрическими устройствами. К регулятору также может подключаться датчик пола на проводе для измерения температуры пола и передачи информации на центральное устройство управления.
DevilinkTM RS (Room Sensor) – датчик воздуха, предназначен для контроля температуры воздуха в помещении, в котором он установлен. С помощью кнопок можно также изменять температуру воздуха в помещении, не зависимо от центральной панели. Температура индицируется на встроенном дисплее. Питание от батареек. Применяется только при реализации систем "Отопление".
Сертификация
Система Devilink™ сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р. Имеется сертификат соответствия, а также санитарно – эпидемиологическое заключение ЦГСЭН о соответствии изделия существующим санитарным правилам и нормативам.
Гарантийные обязательства
Изготовитель - поставщик гарантирует соответствие системы Devilink™ техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации системы - 2 года со дня продажи.
Если против всех ожиданий с Вашей отопительной системой возникнут проблемы, то мы, фирма DEVI с производством в г. Вайле, Дания, как производители Европейского Союза отвечаем согласно общим правилам ответственности за продукцию, в соответствии с директивой 85/374/CEE, а также согласно всем соответствующим местным законам.
Цены в таблице указаны розничные, скидки уточняйте у наших менеджеров.
|
Артикул |
Наименование |
Цена, евро |
|
19190000 |
Центральное устройство управления Devilink тип DCC (+PSU) до 50 комнат |
889,00 |
|
19190001 |
Центральное устройство управления Devilink тип DCC (+NSU) до 50 комнат |
899,00 |
|
19190004 |
Регулятор температуры воздуха тип DRS для Devilink. |
92,00 |
|
19190005 |
Регулятор температуры пола тип DFT для Devilink. |
95,00 |
|
19190006 |
Батарейный блок питания тип DCC BSU (монтажный) для Devilink. |
52,00 |
|
19190060 |
Крепежная панель с блоком питания PSU (в стену) для Devilink. |
57,00 |
|
19190061 |
Крепежная панель с блоком питания NSU (на стену) для Devilink. |
65,00 |
Система управления комплексами снеготаяния

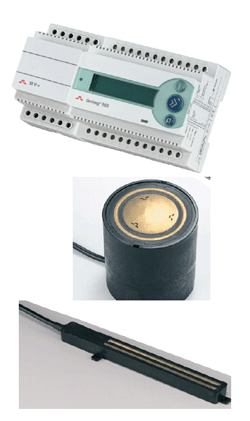

Электронный терморегулятор Devireg™ 850 с источником питания.
Датчик грунта для Devireg™ 850.
Датчик кровли для Devireg™ 850.
Система управления комплексами снеготаяния обеспечивает поддержание наружных объектов свободными от снега и льда. Devireg™ 850 может управлять одним или двумя независимыми объектами в любой из следующих комбинаций:
Однозональная система для крыши
Для поддержания желобов, ендов кровли и водосточных труб свободными от снега и льда, а также для предотвращения образования сосулек.
Возможно использование системы для уменьшения снеговой нагрузки на кровлю. (Система для крыши A)
Однозональная система для грунта
Для поддержания таких объектов как автостоянки, въездные пандусы, пешеходные зоны, наружные лестницы, крылечки и т. д. свободными от наледи и снега. (Система для грунта A)
Комбинированная система 1 зона для крыши плюс 1 зона для грунта
Состоит из 1 системы, установленной на крыше A, и 1 системы на грунте B.
Двухзональная система для крыши/крыш
Состоит из двух систем, установленных на крыше/крышах (A и B)
Двухзональная система для грунта
Состоит из двух систем, установленных на грунте (A и B)
Когда с помощью Devireg™ 850 управляют более чем одной зоной, имеется возможность установить приоритет включения зон. Установка приоритета делает возможной работу двух зон даже в том случае, когда выделенная электрическая мощность недостаточна для их одновременного включения.
Devireg™ 850 представляет собой полностью автоматический прибор с цифровой системой управления, использующий информацию интеллектуальных датчиков, расположенных на объекте обогрева. Каждый датчик измеряет как температуру, так и влажность и система включает/отключает обогрев, основываясь на комбинации этих параметров. Это позволяет экономить до 75% электроэнергии по сравнению с системами, использующими только информацию о температуре. Цифровые датчики, которые используются для Devireg™ 850, позволяют также значительно увеличить точность измерения параметров по сравнению с аналоговыми приборами. В результате достигается максимальная эффективность и низкое потребление энергии.
Номенклатура и технические характеристики Devireg™ 850
Состав типовой системы управления:
• Терморегулятор Devireg™ 850 (только один)
Это прибор, который, используя информацию датчиков, решает, когда необходимо включать/выключать обогрев.
• Блок питания (один или более)
Осуществляет питание контроллера и датчиков.
• Датчик грунта (один или более)
Для каждой обогреваемой площадки должен использоваться как минимум один датчик грунта, но для получения более адекватного результата рекомендуется использовать два или более датчиков.
• Датчик кровли (один или более)
Для каждой зоны управления на крыше должен использоваться хотя бы один датчик кровли, однако для крыш, имеющих сложную конфигурацию, рекомендуется применять два или более датчиков.
Для получения более подробной информации, пожалуйста, пользуйтесь инструкцией к датчикам.
Возможно подключение от одного до 4-х датчиков кровли и грунта в любой комбинации.
Для получения более подробной информации о работе системы управления комплексом таяния льда/снега, пожалуйста, пользуйтесь инструкцией к терморегулятору Devireg™ 850.
Devireg™ 850, а также источник питания поставляются в виде готовых электронных блоков для установки в электрощит на рейку DIN.
Возможна модификация программы через выход RS232 обычного персонального компьютера.
Технические характеристики системы управления с Devireg™850.
|
Параметр |
Характеристика, значение |
|
Напряжение питания: • Devireg™ 850 • Блок питания |
18-26 В 180-250 В~, 50/60 Гц / 24В=, 24 Вт |
|
Потребление энергии: • Devireg™ 850 • Датчик кровли • Датчик грунта |
Макс. 3 Вт Макс. 8 Вт Макс. 13 Вт |
|
Макс. ток нагрузка для: • Резизт. нагрузка, Аварийный выход • Резизт. нагрузка, Система А • Резизт. нагрузка, Система В • Индуктивная нагрузка любого выхода |
230В ~ 2A 230В ~ 15A 230В ~ 15A 1A (cosφ = 0.3) |
|
Класс защитыIP: • Devireg™ 850 • Датчик кровли • Датчик грунта |
IP 20 IP 67 IP 67 |
|
Рабочая температура: • Devireg™ 850 • Датчик кровли • Датчик грунта |
От -10°C до +40°C От -50°C до +70°C От -30°C до +70°C |
|
Тип датчиков: |
Датчики температуры/влажности, подсоединяемые к шине Devibus™ |
|
Индикация: |
2 x 16-знаковый дисплей с подсветкой Аварийная сигнализация (Красная) Подсветка клавиши info (Желтая) |
|
Размеры: |
(Глубина x Высота x Ширина) |
|
• Devireg™ 850 |
53 мм x 86 мм x 105 мм |
|
• Датчик кровли |
15 мм x 23,5 мм x 216 мм |
|
• Датчик грунта |
D = 87 мм; Высота = 74 мм |
|
• Гильза датчика грунта |
D = 93 мм; Высота = 98 мм |
|
Тип: Devireg™ 850 |
D850 DP-10 |
Технические характеристики цифровых датчиков для Devireg™850.
|
Тип: |
|
|
- датчик грунта |
D850 G1 Sensor |
|
- датчик кровли |
D850 R1 Sensor |
|
Напряжение: |
24V DC +10%/-20% (18-26V DC) |
|
Потребление энергии: |
|
|
• датчик грунта |
Макс. 13 Вт |
|
• датчик кровли |
Макс. 8 Вт |
|
IP класс: |
IP 67 |
|
Рабочая температура: |
|
|
• датчик грунта |
-30˚C … +70˚C |
|
• датчик кровли |
-50˚C … +70˚C |
|
Тип датчиков: |
Подключение к регулятору через шину Devibus |
|
Соединительный кабель: |
15 м, 4х1мм2 (может удлиняться в соответствии с Приложением А) |
|
Размеры: |
|
|
• датчик грунта |
d=87 мм; h=74 мм |
|
• монтажная гильза (Грунт) |
d=93 мм; h=98 мм |
|
• датчик кровли |
15 мм х 23,5 мм х 216 мм |
Цена на систему снеготаяния
Цены в таблице указаны розничные, скидки уточняйте у наших менеджеров.
| Артикул (старый) |
Артикул (новый) |
Наименование | Цена, евро |
| 19150803 | 140F1084 | Терморегулятор Д-850 с источником питания 24 В | 525,00 |
| 19905210 | 140F1089 | Источник питания (блок) к Devireg Д-850 | 73,00 |
| 19122003 | 140F1088 | Датчик грунта для Д-850 (темп.+ вл.) - 1 шт. | 300,00 |
| 19122028 | 140F1086 | Датчик кровли для Д-850 (темп.+ вл.) - 1 шт. | 298,00 |
Другие датчики температуры DEVI
Цены в таблице указаны розничные, скидки уточняйте у наших менеджеров.
| Артикул (старый) |
Артикул (новый) |
Наименование | Цена, евро |
| 19114008 | 140F1095 | Датчик комнатный воздушный | 38,00 |
| 19116060 | 140F1096 | Датчик наружной установки, IP44 | 41,00 |
| 19121440 | 140F1091 | Датчик пола на проводе 3,0 м , 15 кОм | 20,00 |

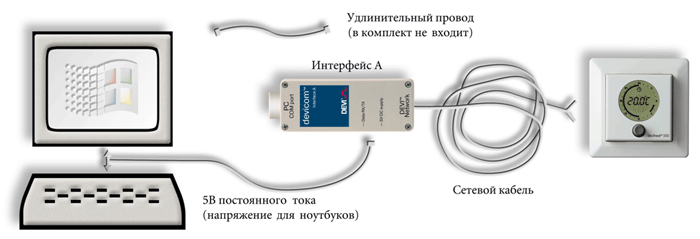

Система Devicom™ PC-PRO для управления терморегуляторами Devireg™ 550
Devicom™ PC PRO - аппаратно-программные системы для управления сетями терморегуляторов Devireg™ 550.
Devicom™ PC PRO
Lля управления компьютером через порт RS232. К одному порту можно подключить до 31-го Devireg™ 550. Набор Devicom™ PC PRO состоит из модуля Devicom™ Interface А и ПО PC PRO на CD.
Devicom™ PC PRO LAN
Для управления компьютером через сеть Ethernet до 930-ти Devireg™ 550. Набор Devicom™ PC PRO LAN состоит из модуля Devicom™ Interface А, модуля Comport server и ПО PC PRO на CD.
Devicom™ Gateway
Интерфейс для подключения к системам «Умный Дом». Набор Devicom™ Gateway состоит из модуля Devicom™ Interface А, модуля Devicom™ Gateway и ПО PC PRO на CD.
подключение к локальной сети до 930 Devireg D 550 возможность тестирования всех подключений
Необходимое оборудование:
PC + com-port, free space of HD 3.5 MB Windows 95, 98, 2000, NT, XP
• Решение для частных домов и небольших офисных зданий с числом комнат/регуляторов не более 31
• Devicom™ PC-PRO подсоединяется с помощью Devicom Interface -модуля к обычному компьютеру, обеспечивая возможность управления и мониторинга.
• Упаковка Devicom™ PC-PRO включает в себя модуль Devicom Interface и установочный CD.
Цены в таблице указаны розничные, скидки уточняйте у наших менеджеров.
Цены на систему
| Артикул | Наименование | Цена, евро |
| 19150500 | Управляющий блок Devicomтм PC-PRO | 372,00 |
| 19150501 | Управляющий блок Devicomтм PC-PRO LAN | 872,00 |
| 19150505 | Блок согласования (Gateway) | 1 163,00 |
Контроллер температуры / осадков для управления кабельными системами снеготаяния DS-8
Контроллер DS-8 специально спроектирован для регистрации снега и ледяного дождя.
Технические характеристики DS-8
Напряжение питания, В: 100-120В / 200-240В, по выбору
Максимальная нагрузка: 30A, 240В
Ресурс силового реле: Не менее 100000 циклов при максимальной нагрузке
Рабочая температура: -40°C до +85°C
Степень защиты корпуса: NEMA TYPE 3R
Монтаж: Наружный/На линейной опоре
Размеры: 120мм x 178мм x 70мм
Типовое применение: Системы стаивания льда/снега
Вес прибора: 0,9 кг
Диапазон установки температуры таяния: от 1°С до 7°С
Диапазон установки времени задержки отключения: от 30 до 90 минут
| Артикул |
Наименование | Цена, евро |
| 088L3036 |
Контроллер температуры/осадков для управления кабельными системами снеготаяния DS-8 | 426,00 |
