Насосно-смесительный узел

Насосно-смесительный узел предназначен для создания низкотемпературного контура отопления в системах водяных теплых полов. Главной задачей такого узла является подмес жидкости из обратной линии. Автоматическое регулирование происходит при помощи двухходового клапана, который устанавливается в подающем коллекторе и управляется термостатической головкой. Балансировочный клапан в линии подмеса отвечает за соотношение теплоносителя, поступающего из вторичного контура и прямой линии первичного контура.

Насосно-смесительный узел состоит из двух модулей – насосного и термостатического с байпасом. Температура теплоносителя (20-60°С) устанавливается автоматически, что контролируется термостатической головкой, оборудованной выносным датчиком. Размеры насосно-смесительного узла, как правило, делают возможным его размещение в коллекторном шкафу.



Насосно-смесительные блоки UPONOR

Насосно-смесительные блоки UPONOR

Компания UPONOR выпускаем широкий ассортимент насосных групп, используемых для контроля температуры воды в системе напольного отопления, подключаемой к радиаторному отоплению. Смешанная вода подается насосом к верхнему подающему колектору и роходит по всем петлям напольного отопления. Обратная вода смешивается с более горячей водой из первичного источника тепла, и одновременно впрыскивается в систему при помощи терморегулирующего клапана (в случае постоянного управления температурой поступающей воды).







Uponor RS 2

Служит для подключения одной петли напольного отопления к контуру радиаторного отопления. Для площади напольного отопления до 15м² и мощьностью до 2 кВт.

Uponor RS 2Характеристики:

  • Циркуляционный насос Grundfos UP 15-14 B
  • Термопривод TA 230 с внутренней резьбой
  • Воздухоотводчик

Подключения:

  • наружная резьба ¾"НР Евроконус, совместимы с резьбовыми адаптерами Uponor ¾"ВР Евроконус
  • Длина электрокабеля - 2 м
  • длина провода термопривода - 1 м
  • Регулировка температуры во вторичном конутре в пределах 25-55°С
  • Максимальная допустимая температура в первичном контуре: 90°С
  • Максимальное давление - 10 бар
  • Питание: 230 В, 50 Гц, 30 Вт

Внимание:

  • В комплект не входят резьбовые адаптеры для подключения труб напольного и радиаторного отопления.
  • Для работы блока необходим комнантный термостат Uponor 230В (арт. 1000132), в комплект не входит.





Фото

Артикул

[kW]

l [мм]

b [мм]

h [мм]

Меж.-центр.[мм]

Меж.-центр. 1 [мм]

Наименование

Упаковка, шт

Цена с НДС, Евро/шт

Uponor RS 2, насосно-смесит . блок

1005576

2

360

145

80

60

40

Uponor RS 2, насосно-смесит . блок  для помещений до 2 кВт

1

592,73



Тройниковое соединение Uponor Тройниковое соединение Uponor

Для подключения двух петель к насосно-смесительному блоку Uponor RS 2. Выходы - наружная резьба ¾"НР Евроконус, совмести-мы с резьбовыми адпатерами Uponor ¾"ВР Евроконус. Без балансировочного вентиля.

Комплект состоит из двух штук.













 Фото

Артикул

l [мм]

Меж.-центр. [мм]

Наименование

Упаковка, комплект

Цена с НДС, Евро/комп.

 Тройниковое соединение Uponor

1005675

50

40

Тройниковое соединение Uponor для подключения двух петель к Uponor RS 2

1

38,99



Насосно-смесительный блок Uponor Set 6 Новинка 2011 года!

Насосно-смесительная группа с термостатическим клапаном для содержания постоянной температуры на подаче.

Состоит из:

-Насос Grundfos UPS 15-40, Q = 3,6 м3/ч, Н = 4 м, 230В, 60 Вт.

-Термостатический клапан на подаче первичного контура (kvs 1,4 м3/ч),

-Возвратный термостатический клапан на обратке первичного контура (kvs 1,3 м3/ч),

-Подключение на вторичном контуре 1" НР,

диапазон работы термостата:

-Температура на подаче первичного контура: 20-90 С,

-Температура на подаче вторичного контура: 20-55 С,

Макс. давление 10 бар.

Для отопления площадей с тепловой потребностью до 6кВт.

Фото

Артикул

[kW]

l [мм]

b [мм]

h [мм]

Меж.-центр.[мм]

Меж.-центр. 1 [мм]

Наименование

Упаковка, шт

Цена с НДС, Евро/шт

Насосно-смесительный блок Uponor Set 6

1000171

6

359

255

145

200-240

50

Насосно-смесительный блок Uponor Set 6

1

483,30

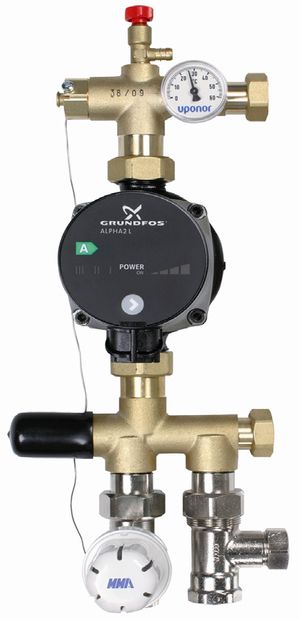

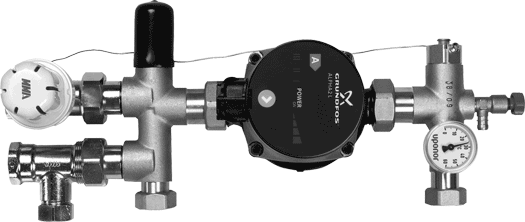

Насосно-смесительный блок Uponor Push 23А

Обеспечивает поддержание постоянной температуры теплоносителя на подаче в системе напольного отопления.

Состав:

-Циркуляционный насос Grundfos Alpha2-L 15-60 130мм 1", однофазный 230 В, 45Вт, 0,38 А, с дифференцированной регулировкой давления;

-2-х ходовой клапан ММА VR20 3/4" Kv 0,9 (2К) на подаче первичного контура с термостатом МТWZ с капиллярной трубкой, диапазон настройки 20-55 С.

-Возвратный балансировочный вентиль на обратке первичного контура ММА Markaryd RVR20 3/4" Kvs 2,0;

-Встроенный балансировочный вентиль Kvs 4,3 на пермычке;

-Термометр, установленный на падающей линии вторичного контура;

-Подключение к первичному контуру: внетренняя резьба 3/4"ВР;

-Подключение к вторичному контуру: с эсцентриками - наружная резьба 1"НР; без эксцентриков - внутренняя резьба 3/4"ВР;

-Для площади до 175 м2 при потребности в тепле 50 Вт/м2.

-Максимальная допустимая температура в первичном контуре: 90С;

-Максимальное давление: 10 бар.

 Фото

Артикул

кВт

Наименование

Упаковка, комплект

Цена с НДС, Евро/комп.

 Насосно-смесительный блок Uponor push 23 a

1046870

10

Насосно-смесительный блок Uponor push 23 a

1

701,08

Насосно-смесительный блок Uponor Uniset Новинка 2011 года!

Насосно-смесительная группа с термостатическим клапаном для содержания постоянной температуры на подаче.

Термостатический клапан с диапазоном настройки 35-60 С, Насос Grundfos UPS 25-60, 0,1 - 3 м3/ч, Н:5,5-1,5 м, kvs 3,5 м3/ч,

Исполнительный механизм 230В для подключения к внешнему переключателю (вкл/выкл),

Подключение на вторичном контуре 1" НР, подходят к коллекторам для напольного отопления Uponor. Подключение на первичном контуре выполнены из шаровых кранов с резьбой 1" ВР.

Телескопическая перемычка под разное расстояние между коллекторами.

Отопительная мшщность 12 кВт.

Максимальная температура на первичном контуре 90С, макс. температкра на вторичном контуре 60С, макс. давление 10 бар.

 Фото

Артикул

кВт

Наименование

Упаковка, комплект

Цена с НДС, Евро/комп.

 Насосно-смесительный блок Uponor Uniset

1002353

12

Насосно-смесительный блок Uponor Uniset

1

857,97
