Uponor Minitec - система для реконструкции

Минимальная высота конструкции для максимальной свободы действий

Uponor Minitec - система для реконструкции

Uponor Minitec - система для реконструкции

Новинка 2011 года!

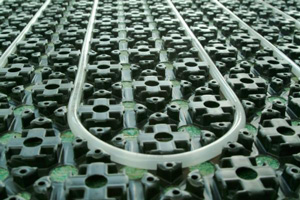

Система Uponor Minitec Uponor Minitec создана с использованием устойчивой к нагрузке панели из полистирольного листа толщиной около 1 мм, благодаря чему система прекрасно подходит для любых ремонтных работ, в том числе и в старых зданиях. В панели на одинаковом расстоянии друг от друга предусмотрены пазы и перфорация, благодаря которым выравнивающая цементно-песчаная масса равномерно распределяется между уложенными трубами и соединяется непосредственно с основанием. Это позволило минимизировать также и высоту выравнивающего слоя, которая составляет всего 1,5 сантиметра, что способствует его быстрому затвердеванию и позволяет в кратчайшие сроки приступить к укладке финишного напольного покрытия. На нижнюю сторону панели нанесён клеевой слой, гарантирующий жесткое сцепление основания с системой во время монтажа. Герметичность шва примыкания к стенам обеспечивается самоклеящейся звукоизоляционной Г-образной демпферной лентой.

Гибкие трубы PE-Xa размером 9,9 х 1,1 мм, на которые рассчитана панель, можно укладывать под углом 90° и 45°, что дает возможность монтировать систему в помещениях сложной геометрии.

Монтаж может быть произведен одним человеком, при этом не потребуется точного выравнивания вдоль стен или установка дверных порогов. Система укладывается на подготовленный деревянный, бетонный или облицованный керамической плиткой пол и обеспечивает его быстрое нагревание даже при невысокой температуре воды.

Важной отличительной чертой Uponor Minitec является возможность подключения к уже имеющимся системам отопления. Благодаря этому проектировщики получают максимальную свободу действий, а застройщики – реальную возможность экономии денег и времени.
  • Абсолютная архитектурная свобода
Абсолютная архитектурная свобода





         Достоинства:

     1. Идеальна для реконструкции существующих зданий

     2. Подходит для прямой установки на стяжку или кафель

     3. Толщина конструкции всего 12 мм

     4. Невысокие затраты на монтаж панелей Minitec и трубы

     5. По панелям Minitec можно ходить сразу после монтажа

     6. Нагрев за короткое время

     7. Низкая температура теплоносителя

     8. Можно подключать непосредственно к существующим системам напольного отопления



Компоненты и аксессуары системы Uponor Minitec

Панель Uponor Minitec для укладки труб 9,9 мм.

Применяняется для устройства обогреваемых/охлаждаемых поверхностей с минимальной толщиной, оборудована каналами для укладки труб Uponor Wirsbo eval PE-Xa 9,9 х 1,1 мм с необходимым шагом. Возможна укладка труб по рямой и по диагонали, снабжена линиями разлома, соединяется внахлест через треугольные выступы, перфорированная, с самоелеющей нижней поверхностью для прочного крепления к основанию.

Материал: полистирол.

Шаг ячеек: 50х50 мм.

Цвет: черный

Размер панели: 11120 мм х 720 мм х 12 мм (ДхШхВ)

Площадь: 0,77 м2.

Фото

Артикул

h (мм)

l (мм)

b (мм)

А (м2)

Наименование

Упаковка

Цена с НДС, Евро/м2

Панель Uponor Minitec

1005261

12

1120

720

0.77

Панель Uponor Minitec для укладки труб 9,9 мм., самоклеющая

15.4 м2

22.06



Труба Uponor Wirsbo eval PE-Xa Q&E в бухтах

Трубы изготавливаются из поперечно-сшитого полиэтилена (PE-Xa) по методу Энгеля, в соответствии с e .g . EN ISO 15875 "Системы по-лимерных труб для горячей и холодной воды - Поперечно-сшитый полиэтилен". Имеют антидиффузионный слой от проникновения кислорода EVOH (этил-винил-алкоголь) для предотвращения коррозии элементов системы и соответствуют требованиям DIN 4726 по кислородонепроницаемости . Данный барьер разработан специально для использования с технологией соединения труб Uponor Q&E . Трубы Uponor Wirsbo eval PE-Xа предназначены для систем напольного, радиаторного отопления и охлаждения . Максимальная температура 95°С, рабочее давление 6 бар . Срок службы 50 лет при температурных режимах, указанных в ГОСТ Р 52134, таблица 26, классы 3, 4 и 5 .

Фото

Артикул

d (мм)

s (мм)

L (мм)

V (мм)

Наименование

Упаковка

Цена с НДС, Евро/м



Труба Uponor Wirsbo eval PE-Xa Q&E в бухтах

1033026

9.9

1.1

240

0.047

Труба Uponor Wirsbo eval PE-Xa Q&E 9,9х1,1 мм в бухтах по 240 м

240 м

1,46

1033025

9.9

1.1

480

0.047

Труба Uponor Wirsbo eval PE-Xa Q&E 9,9х1,1 мм в бухтах по 480 м

480 м

1,46



Соединитель Uponor Minitec Q&E 9,9

Для соедиенеия труб Uponor PE-Xa 9,9 х 1,1.

Состоит из:

- 1 соединитель.

- 2 пластиковых кольца Q&E.

Материал: соединитель - латунь, кольца Q&E

- поперечно-сшитый полиэтилен.

Фото

Артикул

d (мм)

l (мм)

z (мм)

Наименование

Упаковка

Цена с НДС, Евро/шт

Соединитель Uponor Minitec Q&E 9,9

1005264

9.9

34

4

Соединитель Uponor Minitec Q&E 9,9-9,9, с двумя кольцами Q&E

10 шт

3.79



Кольцо Uponor PE-X для труб PE-Xa

Для труб Uponor PE-Xa 9,9 х 1,1 мм.

Материал: поперечно-сшитый полиэтилен РЕ-Ха

Фото

Артикул

d (мм)

Наименование

Упаковка

Цена с НДС, Евро/шт

Кольцо Uponor PE-X для труб PE-Xa

1005263

9.9

Кольцо Uponor Q&E для труб Uponor PE-Xa 9,9х1,1 мм.

10 шт

0,25



Штуцер Uponor Minitec Q&E с наружней резьбой

Для труб Uponor PE-Xa 9,9 х 1,1 мм, латунь. В комплект входит одно пластиковое кольцо Q&E.

Фото

Артикул

d (мм)

НП (дюйм)

l (мм)

z (мм)

SW (мм)

Наименование

Упаковка

Цена с НДС, Евро/шт

Штуцер Uponor Minitec Q&E с наружней резьбой

1005265

9.9

R 1/2

39

14

22

Штуцер Uponor Minitec Q&E с наружней резьбой 9,9 - 1/2НР, с кольцом Q&E

10 шт

6,93



 Штуцер Uponor Minitec 9,9-3/4" ВР Евроконус

Для труб Uponor PE-Xa 9,9 х 1,1 мм коллекторам Uponor и другим узлам с наружной резьбой 3/4" Евроконус. Изготавливается из латуни. В комплект входит одно пластиковое кольцо Q&E.



Фото

Артикул

d (мм)

ВР (дюйм)

l (мм)

SW (мм)

Наименование

Упаковка

Цена с НДС, Евро/шт

 Штуцер Uponor Minitec 9,9-3/4\" ВР Евроконус

1005266

9.9

G 3/4

39

30

Штуцер Uponor Minitec Q&E с наружней резьбой 9,9 - 3/4ВР Евроконус, с кольцом Q&E

10 шт

10,85



Демпферная лента Uponor Minitec 80х8

Демпферная лента из пористого полиэтилена с клейкой основой для крепления к стене и изоляции. Применяется совместно с панелями Uponor Minitec для укладки труб 9,9 мм.

Длина рулона: 20м.

Фото

Артикул

h (мм)

l 1 (мм)

s (мм)

L (мм)

Наименование

Упаковка

Цена с НДС, Евро/м

Демпферная лента Uponor Minitec 80х8

1005267

80

70

8

20

Демпферная лента Uponor Minitec 80х8, длина рулона 20 м.

200 м

1.06



Профиль Uponor Minitec расширительный 40х10

Состоит из самоклеющего ПВХ-трака и ленты из пористого полиэтилена толщиной 10 мм. служит для устройства деформации швов в стяжках. Применяется совместно с панелями Uponor Minitec для укладки труб 9,9 мм.

Высота: 40 мм,

Толщина: 10 мм,

Длина: 1,8 м

Фото

Артикул

l (мм)

s (мм)

h (мм)

d (мм)

Наименование



Упаковка

Цена с НДС, Евро/м

Профиль Uponor Minitec расширительный 40х10

1005268

1800

10

40

50

Профиль Uponor Minitec расширительный 40х10, длина 1,8 м

18 м

7,07



Фиксирующий трак Uponor 9,9

Самоклеющая U-образная планка для крепления труб Uponor PE-Xa 9,9х1,1 мм.

Длина: 2,5 м.

Ширина: 24 мм.

Расстояние между фиксаторами: 20 мм.

Высота (вместе с трубой): 13 мм.

Фото

Артикул

l (мм)

b (мм)

h (мм)

d (мм)

Меж.-центр. (мм)

Наименование

Упаковка

Цена с НДС, Евро/м

Фиксирующий трак Uponor 9,9

1005274

2500

24

13

10

20

Фиксирующий трак Uponor 9,9

25 м

2.04
