Теплолюкс Elite (комплект ТЛБЭ)
Двужильная нагревательная секция ТЛБЭ состоит из нагревательного кабеля БНО, который с одной стороны оснащен соединительной муфтой и монтажным концом, а с другой - концевой муфтой. Двухжильная конструкция нагревательного кабеля позволяет подавать питание с одного конца секции. Это упрощает ее раскладку и подключение к терморегулятору. Двухжильные секции предпочтительны для обогрева кухни, спальни, детской и других помещений, где люди проводят значительную часть времени.
Для подключения двухжильной секции к терморегулятору необходимо вывести к точке питания один монтажный провод.
Комплект «Теплолюкс» состоит из:
- нагревательной секции
- монтажной ленты
- защитной гофрированной трубки для датчика температуры
В комплекте используются одножильные нагревательные секции (тип ТЛОЭ) или двухжильные нагревательные секции (тип ТЛБЭ). Оба типа секций пригодны для обогрева любых помещений, в том числе жилых, офисных, производственных. Секции имеют разные длины и мощности. Тип секции, удельная и общая мощность указаны на оболочке кабеля. Для дополнительной маркировки используются различные цвета оболочек.
Назначение
Кабельные системы обогрева «Теплолюкс» могут быть использованы в качестве:
1. Основной системы отопления в отдельно стоящих зданиях, в том числе в тех случаях, когда нет возможности подключиться к системе центрального отопления.
2. Дополнительной (комфортной) системы отопления. Теплые полы устанавливаются совместно с отопительными приборами других типов и предназначены для достижения теплового комфорта. Это особенно важно в помещениях с холодными полами (ванные комнаты, санузлы, кухни, бассейны) и на первых этажах зданий. «Теплолюкс» подогревает пол и создает наиболее комфортное распределение температуры в помещении.
Описание

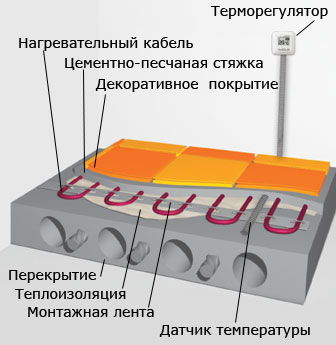

Основным элементом системы кабельных теплых полов является нагревательный кабель, преобразующий электрическую энергию в тепловую. Нагревательный кабель используется в виде отрезков определенной длины - нагревательных секций. Помимо нагревательной секции, в систему теплых полов входят терморегулятор с датчиком, предназначенный для управления работой системы теплого пола и дополнительные материалы: теплоизоляция, монтажная лента и гофрированная монтажная трубка. Монтажная лента используется при укладке теплого пола для закрепления нагревательной секции на поверхности пола. Монтажная трубка служит защитой для датчика температуры пола, обеспечивая доступ к нему для диагностики или замены. Теплоизоляция снижает теплопотери, тем самым увеличивая эффективность работы теплого пола и уменьшает расход электроэнергии. В зависимости от величины теплопотерь и вариантов применения системы теплого пола применяется теплоизоляция с разными техническими параметрами и определенной толщины. Нагревательная часть системы (нагревательная секция из специального нагревательного кабеля) спрятана в конструкцию пола, в цементно-песчаную стяжку. Покрытие пола может быть любым: плитка, мрамор, ламинат, ковровое покрытие.
Параметры нагревательных секций "Теплолюкс" на основе двухжильных нагревательных кабелей
|
Марка
|
Цвет кабеля
|
Мощность, Вт
|
Длина секции, м
|
Рабочий ток, А
|
Сопротивление, Ом
|
Цена руб
|
|
20 ТЛБЭ 2-5
|
Коричневый
|
100
|
5
|
0,45
|
386,2-434,7
|
2 403,00
|
|
15 ТЛБЭ 2-13
|
Серый
|
190
|
13
|
0,9
|
222,4-258,6
|
3 053,00
|
|
15 ТЛБЭ 2-18
|
Желтый
|
270
|
18
|
1,2
|
168,0-189,1
|
3 421,00
|
|
17 ТЛБЭ 2-21
|
Красный
|
340
|
21
|
1,6
|
131,0-147,2
|
3 978,00
|
|
18 ТЛБЭ 2-23
|
Синий
|
420
|
23
|
1,9
|
108,0-120,3
|
4 222,00
|
|
20 ТЛБЭ 2-26
|
Зеленый
|
520
|
26
|
2,4
|
89,0-98,4
|
4 727,00
|
|
20 ТЛБЭ 2-32
|
Серый
|
630
|
32
|
2,9
|
72,0-81,6
|
5 525,00
|
|
20 ТЛБЭ 2-42
|
Коричневый
|
800
|
42
|
3,6
|
51,0-64,0
|
5 955,00
|
|
20 ТЛБЭ 2-48
|
Зеленый
|
900
|
48
|
4,1
|
44,0-57,2
|
6 712,00
|
|
20 ТЛБЭ 2-63
|
Красный
|
1200
|
63
|
5,5
|
33,0-42,5
|
8 732,00
|
|
20 ТЛБЭ 2-75
|
Синий
|
1400
|
75
|
6,4
|
27,5-35,7
|
10 682,00 |
|
20 ТЛБЭ 2-100
|
Коричневый
|
2000
|
100
|
9,1
|
21,0-28,8
|
14 499,00 |
|
