Трубы Rehau

Трубы Rehau являются продукцией самой известной и популярной марки для монтажа систем отопления, водоснабжения и канализации.

Трубы Rehau из сшитого полиэтилена обладают множеством существенных преимуществ перед аналогами, таких как:

Исключение образования внутренних отложений
Малый вес и легкость монтажа
Высокая степень выдерживаемых нагрузок
Высокая ударная вязкость, которая делает возможной прокладку труб даже при отрицательных температурах
Отсутствие чувствительности к царапинам и истиранию
Эффект памяти – согнутая труба может принять исходное состояние при нагреве
Трубы с диаметром до 32 мм могут сгибаться без необходимости использования специальных инструментов
Нейтральность практически ко всем химическим продуктам
Продолжительный срок службы, составляющий более 50 лет

	Водопроводная разводка	Радиаторная разводка	Система напольного отопления	Материал
RAUTITAN stabil	х	х	х	Металлополимерная труба
RAUTITAN flex	х	х	х	РЕ-Ха с кислородозащитным слоем ЭВАЛ
RAUTITAN pink	-	х	х	РЕ-Ха с кислородозащитным слоем ЭВАЛ
RAUTITAN his	х	-	-	РЕ-Ха

Универсальные трубопроводы RAUTITAN stabil

Универсальная труба RAUTITAN stabil для систем водоснабжения и отопления

Универсальная труба RAUTITAN stabil для систем водоснабжения и отопления.

Материал: металло-полимерная труба из молекулярно сшитого полиэтилена (PE-X/AI/PE) согласно DIN 16892, DIN EN 573-3 и DVGW W452, регистрационному номеру DVGW: DW-8501AU2346 (допуск к эксплуатации системы).

Класс огнестойкости: В2, нормально воспламеняемый.

Вид поставки: бухты 100 м в картонной упаковке, отрезки по 5 м в картонной упаковке.

Цвет: серебристый RAL 9006 (белый алюминий).

Основные характеристики и цены:

Артикул	Размеры, мм		Объем л/м	Вес, кг/м	Единица/вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Артикул	d	s	Объем л/м	Вес, кг/м	Единица/вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Бухты:
130121-100	16,2	2,6	0,095	0,141	100 м бухта	1500 м	100 м	2,89
130131-100	20	2,9	0,158	0,190	100 м бухта	1500 м	100 м	4,12
130141-050	25	3,7	0,243	0,303	50 м бухта	375 м	25 м	7,42
Отрезки:
130071-005	16,2	2,6	0,095	0,141	100 м отрезки	3000 м	5 м	3,26
130081-005	20	2,9	0,158	0,190	50 м отрезки	1500 м	5 м	4,48
130091-005	25	3,7	0,243	0,303	40 м отрезки	1200 м	5 м	7,94
130101-005	32	4,7	0,401	0,479	25 м отрезки	750 м	5 м	9,33
130111-005	40	6,0	0,616	0,758	15 м отрезки	450 м	5 м	23,21

Резьбозажимные соединения для труб RAUTITAN stabil: арт. 266452-001 и 266462-001.

Универсальная труба RAUTITAN stabil в изоляции с плоским основанием для систем отопления

Универсальная труба RAUTITAN stabil в изоляции с плоским основанием для систем отопления.

Металло-полимерная труба из молекулярно сшитого полиэтилена (PE-X/AI/PE) согласно DIN 16892, DIN EN 573-3 и регистрационному номеру DVGW: DW-8501AU2346 (допуск к эксплуатации системы).

Класс огнестойкости: В2.

Цвет: серебристый RAL 9006 (белый алюминий).

Труба защищена слоем изоляции из вспененного ПЭ с плоскимоснованием и покрыта влагонепроницаемой пленкой из ПЭ, противостоящей старению, устойчивой к разрыву и сдавливанию, не содержащей фторных соединений.

Защищена от образования конденсата, коррозии и шума, передаваемого в материале.

Цвет изоляции: серебристый RAL 9006 (белый алюминий).

Вид поставки: бухты 25 м.

Теплопроводность X: 0,040 Вт/мК.

Основные характеристики и цены:

Артикул	Для универсальной трубы RAUTITAN stabil	Размеры, мм			Вес, кг/м	Единица/вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Артикул	Для универсальной трубы RAUTITAN stabil	a	b	c	Вес, кг/м	Единица/вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
130261-025	16,2 x 2,6	42	39	13	0,196	бухта	250 м	25 м	6,43
130291-025	20 x 2,9	45	44	13	0,250	бухта	250 м	25 м	8,13

Резьбозажимные соединения для труб RAUTITAN stabil: арт. 266452-001 и 266462-001.

Универсальная труба RAUTITAN stabil в изоляции систем водоснабжения и отопления

Универсальная труба RAUTITAN stabil в изоляции для систем водоснабжения и отопления.

Класс огнестойкости: В2, нормально воспламеняемый.

Цвет: серебристый RAL 9006 (белый алюминий).

Труба защищена слоем изоляции из вспененного ПЭ и покрыта влагонепроницаемой пленкой из ПЭ, противостоящей старению, устойчивой к разрыву и сдавливанию, не содержащей фторных соединений.

Защищена от образования конденсата, коррозии и шума, передаваемого в материале.

Цвет изоляции: серебристый RAL 9006 (белый алюминий).

Вид поставки: бухта 50 м.

Теплопроводность X: 0,040 Вт/мК.

Основные характеристики и цены:

Артикул	Для универсальной трубы RAUTITAN stabil	Размеры, мм		Вес, кг/м	Единица/вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Артикул	Для универсальной трубы RAUTITAN stabil	a	b	Вес, кг/м	Единица/вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
130241-050	16,2 x 2,6	26	4	0,169	бухта	500 м	50 м	4,37
130271-050	20 x 2,9	30	4	0,221	бухта	500 м	50 м	5,94
130251-050	16,2 x 2,6	36	9	0,183	бухта	500 м	50 м	5,01
130281-050	20 x 2,9	40	9	0,235	бухта	500 м	50 м	6,64

Резьбозажимные соединения для труб RAUTITAN stabil: арт. 266452-001 и 266462-001

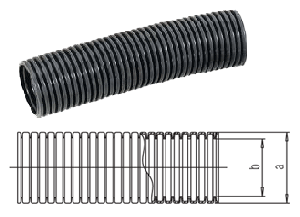

Универсальная труба RAUTITAN stabil в гофротрубе для систем водоснабжения и отопления

Универсальная труба RAUTITAN stabil в гофротрубе для систем водоснабжения и отопления.

Класс огнестойкости: В2, нормально воспламеняемый.

Цвет: серебристый RAL 9006 (белый алюминий).

Труба защищена гофротрубой из ПЭ, предохраняющей ее от образования конденсата, согласно DIN 1988, часть 2 и от механических повреждений при подводке к отопительным приборам.

Материал гофротрубы: полиэтилен согласно DIN 49019, теплостойкость до +105°С.

Вид поставки: бухта 50 м в картонной упаковке.

Цвет гофротрубы: черный.

Основные характеристики и цены:

Артикул	Для универсальной трубы RAUTITAN stabil	Размеры, мм		Вес, кг/м	Единица/вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Артикул	Для универсальной трубы RAUTITAN stabil	a	b	Вес, кг/м	Единица/вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
130491-050	16,2 x 2,6	24	19	0,208	бухта	750 м	50 м	3,74
130501-050	20 x 2,9	28	23	0,280	бухта	750 м	50 м	5,10

Резьбозажимные соединения для труб RAUTITAN stabil: арт. 266452-001 и 266462-001.

Универсальные трубопроводы RAUTITAN flex

Универсальная труба RAUTITAN flex для систем водоснабжения и отопления

Универсальная труба RAUTITAN flex для систем водоснабжения и отопления.

Материал: полиэтилен, молекулярно сшитый пероксидным методом (RAU-PE-Xa) согласно DIN 16892 и DVGW нормативов W 544.

DVGW-регистрационный номер: DVGW DW-8501AU2200 (допуск к эксплуатации системы).

Регистрация DIN Certco: 3V257 PE-Xa.

Кислородозащитный слой согласно DIN 4726.

Цвет: серебристый RAL 9006 (белый алюминий).

Класс огнестойкости: В2, нормально воспламеняемый.

Основные характеристики и цены:

Артикул	Размеры, мм		Dy	Объем л/м	Вес, кг/м	Единица поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Артикул	d	s	Dy	Объем л/м	Вес, кг/м	Единица поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Бухты:
130370-100	16	2,2	12	0,106	0,103	100 м	1500 м	100 м	2,32
130380-100	20	2,8	15	0,163	0,158	100 м	1500 м	100 м	3,23
130390-025	25	3,5	20	0,254	0,235	25 м	375 м	25 м	4,91
130400-025	32	4,4	25	0,423	0,385	25 м	375 м	25 м	7,17
Отрезки:
130370-006	16	2,2	12	0,106	0,103	60 м	5400 м	6 м	2,69
130380-006	20	2,8	15	0,163	0,158	60 м	3240 м	6 м	3,61
130390-006	25	3,5	20	0,254	0,235	30 м	2160 м	6 м	5,26
130400-006	32	4,4	25	0,423	0,385	30 м	1350 м	6 м	7,54
130410-006	40	5,5	32	0,661	0,586	12 м	972 м	6 м	11,68
130420-006	50	6,9	40	1,029	0,924	6 м	648 м	6 м	15,38
130430-006	63	8,6	50	1,633	1,505	6 м	324 м	6 м	22,70

Резьбозажимные соединения для труб RAUTITAN flex: арт. 266352-001 и 266362-001.

Универсальная труба RAUTITAN flex в изоляции с плоским основанием

Универсальная труба RAUTITAN flex в изоляции с плоским основанием.

Труба для систем водоснабжения и отопления из сшитого полиэтилена высокого давления (RAU-PE-Xa) согласно DIN 16892 и DVGW нормативов W 531.

DVGW-регистрационный номер: DVGW DW-8501AU2200.

Регистрация DIN Certco: 3V257 PE-Xa.

Кислородозащитный слой согласно DIN 4726.

Класс огнестойкости: В2, нормально воспламеняемый.

Изоляция: эксцентричная изоляция из вспененного полиэтилена с коэкструдированной, водонепроницаемой полиэтиленовой пленкой.

Труба устойчива к старению, к разрыву и сдавливанию, не содержит фторных соединений.

Защищена от образования конденсата, коррозии и шума, передаваемого в материале.

Теплопроводность X: 0,040 Вт/мк.

Цвет изоляции: серебристый RAL 9006 (белый алюминий).

Основные характеристики и цены:

Артикул	Для универсальной трубы RAUTITAN flex	Dy	Размеры, мм			Вес, кг/м	Вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Артикул	Для универсальной трубы RAUTITAN flex	Dy	a	b	c	Вес, кг/м	Вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
130500-050	16 x 2,2	12	42	39	13	0,158	бухта	500 м	50 м	5,86
130510-050	20 x 2,8	15	45	44	13	0,219	бухта	500 м	50 м	7,23
130520-025	16 x 2,2	12	53	50	26	0,198	бухта	250 м	25 м	8,33
130530-025	20 x 2,8	15	60	55	26	0,266	бухта	250 м	25 м	9,81

Указание: при подключении отопительных приборов с помощью труб RAUTITAN flex в изоляции толщиной 26 мм с использованием Т-образных трубок RAUTITAN, необходимо очистить трубы от изоляции в местах присоединения. Резьбозажимные соединения для труб RAUTITAN flex: арт. 266352-001 и 266362-001.

Универсальная труба RAUTITAN flex в изоляции

Универсальная труба RAUTITAN flex в изоляции.

DVGW-регистрационный номер: DVGW DW-8501AU2200.

Регистрация DIN Certco: 3V257 PE-Xa.

Кислородозащита согласно DIN 4726.

Цвет: серебристый RAL 9006 (белый алюминий).

Класс огнестойкости: B2, умеренно воспламеняемые.

Труба устойчива к старению, к разрыву и сдавливанию, не содержит фторных соединений. Защищена от образования конденсата, коррозии и шума, передаваемого в материале.

Теплопроводность X: 0,040 Вт/мк.

Цвет изоляции: серебристый RAL 9006 (белый алюминий).

Основные характеристики и цены:

Артикул	Для универсальной трубы RAUTITAN flex	Dy	Размеры, мм		Вес, кг/м	Вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Артикул	Для универсальной трубы RAUTITAN flex	Dy	a	b	Вес, кг/м	Вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
130460-050	16 x 2,2	12	26	4	0,130	бухта	500 м	50 м	3,80
130470-050	20 x 2,8	15	30	4	0,189	бухта	500 м	50 м	5,04
130480-050	16 x 2,2	12	36	9	0,145	бухта	500 м	50 м	4,44
130490-050	20 x 2,8	15	40	9	0,203	бухта	500 м	50 м	5,74

Резьбозажимные соединения для труб RAUTITAN flex: арт. 266352-001 и 266362-001.

Универсальная труба RAUTITAN flex в гофротрубе

Универсальная труба RAUTITAN flex в гофротрубе.

DVGW-регистрационный номер: DVGW DW-8501AU2200.

Регистрация DIN Certco: 3V257 PE-Xa.

Кислородозащита согласно DIN 4726.

Цвет: серебристый RAL 9006 (белый алюминий).

Класс огнестойкости: B2, умеренно воспламеняемые.

Труба защищена гофротрубой из полиэтилена, предохраняющей ее от образования конденсата согласно DIN 1988, часть 2 и от механических повреждений при проводке к отопительным приборам.

Вид поставки: в бухтах 50 м в картонной упаковке.

Характеристики: изготовлена в соответствии с DIN 49019.

Теплостойкость до +105 °C.

Цвет гофротрубы: черный.

Основные характеристики и цены:

Артикул	Для универсальной трубы RAUTITAN flex	Размеры, мм		Вес, кг/м	Вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Артикул	Для универсальной трубы RAUTITAN flex	a	b	Вес, кг/м	Вид поставки	На поддоне	Кол-во в упаковке	Цена в Евро
130440-050	16 x 2,2	24	19	0,169	бухта	750 м	50 м	3,18
130450-050	20 x 2,8	28	23	0,248	бухта	750 м	50 м	4,22

Резьбозажимные соединения для труб RAUTITAN flex: арт. 266352-001 и 266362-001.

Трубопроводы для водоснабжения

Труба RAUTITAN his для систем холодного и горячего водоснабжения

Труба RAUTITAN his для систем холодного и горячего водоснабжения.

Материал: полиэтилен, молекулярно сшитый пероксидным методом (RAU-PE-Xa) согласно DIN 16892 и DVGW нормативов W 531.

DVGW-регистрационный номер: DVGW DW-8501AU2200 (допуск к эксплуатации системы), регистрация DIN Certco: 3V257 PE-Xa.

Цвет: RAL 90003, натуральный.

Вид поставки: бухты 100 м и 25 м в картонной упаковке, прямые отрезки по 6 м в полиэтиленовой упаковке.

Основные характеристики и цены:

Артикул	Размеры, мм		Dy	Объём л/м	Вес, кг/м	Единица поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Артикул	d	s	Dy	Объём л/м	Вес, кг/м	Единица поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Бухты:
137010-100	16	2,2	12	0,106	0,097	100 м	1500 м	100 м	2,29
137020-100	20	2,8	15	0,163	0,146	100 м	1500 м	100 м	3,18
137030-050	25	3,5	20	0,254	0,230	50 м	750 м	50 м	4,87
137040-050	32	4,4	25	0,423	0,368	50 м	400 м	50 м	7,15
Отрезки:
137010-006	16	2,2	12	0,106	0,097	60 м	5400 м	600 м	2,65
137020-006	20	2,8	15	0,163	0,146	60 м	3240 м	360 м	3,43
137030-006	25	3,5	20	0,254	0,230	30 м	2160 м	240 м	5,24
137040-006	32	4,4	25	0,423	0,368	30 м	1350 м	150 м	7,54
138320-006	40	5,5	32	0,661	0,576	12 м	972 м	108 м	11,68
138330-006	50	6,9	40	1,030	0,897	6 м	648 м	72 м	15,38
138340-006	63	8,6	50	1,630	1,432	6 м	324 м	36 м	22,70

Резьбозажимные соединения для труб RAUTITAN his: арт. 266352-001 и 266362-001.

Трубопроводы для отопления

Труба RAUTITAN pink для систем отопления

Труба RAUTITAN pink для систем отопления.

Материал: полиэтилен, молекулярно сшитый пероксидным методом (RAU-PE-Xa) согласно DIN 16892 и DVGW нормативов W 531.

DVGW-регистрационный номер: DVGW DW-8501AU2200 (допуск к эксплуатации системы), регистрация DIN Certco: 3V257 PE-Xa.

Кислородозащитный слой согласно DIN 4726.

Цвет: RAL 95090, лиловый.

Вид поставки: бухты 120 м и 25 м в картонной упаковке, прямые отрезки по 6 м в полиэтиленовой упаковке.

Основные характеристики и цены:

Артикул	Размеры, мм		Dy	Объём л/м	Вес, кг/м	Единица поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Артикул	d	s	Dy	Объём л/м	Вес, кг/м	Единица поставки	На поддоне	Кол-во в упаковке	Цена в Евро
Бухты:
136042-120	16	2,2	12	0,106	0,100	120 м	1800 м	120 м	2,27
136052-120	20	2,8	15	0,163	0,150	120 м	1800 м	120 м	2,96
136062-050	25	3,5	20	0,254	0,240	50 м	750 м	50 м	4,41
136072-050	32	4,4	25	0,423	0,380	50 м	400 м	50 м	6,14
Отрезки:
136042-006	16	2,2	12	0,106	0,100	60 м	5400 м	600 м	2,59
136052-006	20	2,8	15	0,163	0,150	60 м	3240 м	360 м	3,18
136062-006	25	3,5	20	0,254	0,240	30 м	2160 м	240 м	4,79
136072-006	32	4,4	25	0,423	0,380	30 м	1350 м	150 м	6,64
136082-006	40	5,5	32	0,661	0,590	12 м	972 м	108 м	10,31
136092-006	50	6,9	40	1,030	0,930	6 м	648 м	72 м	13,51
136102-006	63	8,6	50	1,630	1,470	6 м	324 м	36 м	19,53

Резьбозажимные соединения для труб RAUTITAN pink: арт. 266352-001 и 266362-001.

Принадлежности для труб, противопожарная манжета

Защитная гофротруба

Защитная гофротруба.

Применяется:

для предохранения труб от образования конденсата, согласно DIN 1988, часть 2;
от механических повреждений при подводке к отопительным приборам;
при подводке труб к распределительным коллекторам;
в системах напольного отопления - при прокладке трубы в бетонной стяжке при прохождении через деформационный шов, согласно DIN 18560.

Материал гофротрубы: полиэтилен низкой плотности, согласно DIN 49019, теплостойкость до +105°С.

Вид поставки: в бухтах по 50 и 25 м.

Цвет гофротрубы: 96001 (черный).

Основные характеристики и цены:

Артикул	Для труб, наружный диаметр, мм	a, мм	b, мм	Вес, кг/м	На поддоне	Единица поставки	Цена в Евро
137140-050	16/17	24	19	0,067	2500 м	50 м бухта	0,87
137150-050	20	28	23	0,090	2000 м	50 м бухта	0,98
137160-025	25	34	29	0,140	1250 м	25 м бухта	1,29
137170-025	32	42	36	0,220	900 м	25 м бухта	1,78

Защитные гофротрубы также используются с трубами RAUTHERM S.

Фиксирующий желоб для уменьшения линейных расширений.

Используется для фиксации труб из полиэтилена RAU-PE-Xa при открытой прокладке.

Уменьшает температурные удлинения труб RAU-PE-Xa.

Позволяет увеличить расстояние между хомутами.

Материал: сталь, оцинкованная по методу Сендзимира.

Основные характеристики и цены:

Артикул	для трубы из RAU-PE-Xa	Вес, кг/м	Длина желоба, мм	Единица поставки	Цена в Евро
138033-001	16/17	0,270	3 м	30 м отрезки	1,58
138043-001	20	0,320	3 м	30 м отрезки	1,72
138053-001	25	0,480	3 м	30 м отрезки	2,27
138063-001	32	0,600	3 м	30 м отрезки	2,80
138073-001	40	0,910	3 м	15 м отрезки	4,26
138083-001	50	1,080	3 м	15 м отрезки	5,29
138093-001	63	1,320	3 м	15 м отрезки	6,35

Фиксирующие желоба также используются с трубами RAUTHERM S.

Противопожарная манжета для труб из сшитого полиэтилена

Противопожарная манжета для труб из сшитого полиэтилена.

Предназначена для применения с трубами RAUTITAN flex, RAUTITAN his, RAUTITAN pink, RAUPEX и RAUTHERM S.

В случае пожара, согласно DIN 4102, часть 11, издание 12/85, противопожарная манжета удерживает дым и огонь со стороны возгорания, не допуская в другие помещения.

Противопожарную манжету можно устанавливать как в горизонтальном (перекрытие >= 150 мм), так и в вертикальном (стена >= 100 мм) положении.

Состоит из 2 сегментов в комплекте с 2 ремешками для обвязки.

Материал: вспененный полистирол.

Цвет: красный RAL 3000.

№ допуска: Z-19.17-1210 от 24.06.98:

DIN 4102, часть 11/ издание 12/85.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм		Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	Вес, кг/шт.	Единица поставки	Цена в Евро
241443-001	16/17	70	150	0,260	1 шт.	57,23
241453-001	20	75	150	0,270	1 шт.	60,64
241463-001	25	95	200	0,500	1 шт.	64,06
241473-001	32	100	240	0,600	1 шт.	69,43
241483-001	40	110	240	0,690	1 шт.	76,85
241493-001	50	140	240	1,200	1 шт.	78,18
241503-001	63	180	240	1,700	1 шт.	89,01

Противопожарная манжета REHAU для труб RAUTITAN stabil

Для труб RAUTITAN stabil необходимо использовать соответствующие прокладки из изоляции, минимум 30 мм толщиной, из минеральной ваты категории DIN 4102-A, с точкой плавления > 1000°C и плотностью в необожженном состоянии 90 кг/м3 (напр., ROCKWOOL RS 800). При установке противопожарной манжеты REHAU необходимо соблюдать все предписания свидетельств контроля и допуски.

Универсальные фитинги RAUTITAN для систем водоснабжения и отопления, а также для трубопроводов промышленного применения RAUPEX SDR 7,4

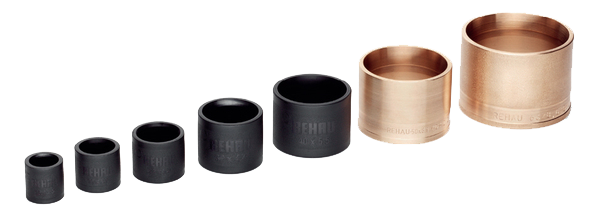

Надивижные гильзы RAUTITAN

Надвижная гильза RAUTITAN.

Для выполнения соединений REHAU с помощью надвижных гильз, согласно нормативу DVGW W 534.

Применяются для труб RAUTITAN stabil, RAUTITAN flex, RAUTITAN his, RAUTITAN pink, а также промышленных труб RAUPEX SDR 7,4 с соответствующими фиттингами.

Материал: термически обработанная стандартная латунь CuZn 39 Pb3/F43 согласно DIN EN 12168.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм		Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	Вес, кг/шт.	Единица поставки	Цена в Евро
160001-001	16	24	24	0,008	100 шт.	0,72
160002-001	20	25	28	0,012	100 шт.	0,92
160003-001	25	27	33	0,016	100 шт.	1,22
160004-001	32	34	41	0,028	50 шт.	2,34
160005-001	40	37	50	0,039	25 шт.	4,30

Надвижная гильза RAUTITAN MX

Артикул	Типоразмер	Размеры, мм		Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	Вес, кг/шт.	Единица поставки	Цена в Евро
139771-002	50	44	61	0,300	25 шт.	7,78
139781-002	63	53	74	0,430	25 шт.	11,00

Тройники RAUTITAN

Тройник RAUTITAN PX

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.

Оснащены специальными центрирующими выступами.

Материал: PPSU (Полифенилсульфон)

Цвет: черный

Тройник RAUTITAN MX

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь

Наименование	Артикул	Размеры, мм.						Цена, Евро
Наименование	Артикул	a	b	c	z1	z2	z3	Цена, Евро
Тройник Rehau Rautitan равнопроходный 16-16-16 PX	160031-001	34	38	34	20	24	20	5,69
Тройник Rehau Rautitan равнопроходный 20-20-20 PX	160032-001	39	43	39	21	26	21	7,49
Тройник Rehau Rautitan равнопроходный 25-25-25 PX	160033-001	48	53	48	25	30	25	8,46
Тройник Rehau Rautitan равнопроходный 32-32-32 PX	160034-001	60	65	60	30	35	30	17,16
Тройник Rehau Rautitan равнопроходный 40-40-40 PX	160035-001	69	75	69	38	44	38	33,64

Тройник Rehau Rautitan MX равнопроходный

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь

Наименование	Артикул	Размеры, мм.						Цена, Евро
Наименование	Артикул	a	b	c	z1	z2	z3	Цена, Евро
Тройник Rehau Rautitan равнопроходный 50-50-50 MX	137155-001	79	87	79	38	48	38	45,92
Тройник Rehau Rautitan равнопроходный 63-63-63 MX	137165-001	98	108	98	48	62	48	57,60

Тройник Rehau (Рехау) Rautitan PX с уменьшенным боковым проходом

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.

Оснащены специальными центрирующими выступами. Материал: PPSU (Полифенилсульфон) Цвет: черный

Наименование	Артикул	Размеры, мм.						Цена, Евро
Наименование	Артикул	a	b	c	z1	z2	z3	Цена, Евро
Тройник Rehau Rautitan с уменьш. боковым проходом 20-16-20 PX	160061-001	38	39	38	22	26	22	7,49
Тройник Rehau Rautitan с уменьш. боковым проходом 25-16-25 PX	160062-001	47	43	47	24	30	24	8,46
Тройник Rehau Rautitan с уменьш. боковым проходом 25-20-25 PX	160063-001	49	47	49	26	31	26	8,46
Тройник Rehau Rautitan с уменьш. боковым проходом 32-16-32 PX	160064-001	55	48	55	28	36	28	17,16
Тройник Rehau Rautitan с уменьш. боковым проходом 32-20-32 PX	160065-001	55	51	55	28	35	28	17,16
Тройник Rehau Rautitan с уменьш. боковым проходом 32-25-32 PX	160066-001	56	60	56	29	37	29	17,16
Тройник Rehau Rautitan с уменьш. боковым проходом 40-20-40 PX	160067-001	66	59	66	34	43	34	33,64
Тройник Rehau Rautitan с уменьш. боковым проходом 40-25-40 PX	160068-001	66	67	66	34	44	34	33,64
Тройник Rehau Rautitan с уменьш. боковым проходом 40-32-40 PX	160069-001	66	73	66	34	46	34	33,64

Тройник Rehau (Рехау) Rautitan MX с уменьшенным боковым проходом

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.
Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.
Цвет: чистая латунь

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

b

c

z1

z2

z3

Тройник Rehau Rautitan с уменьш. боковым проходом 50-20-50 MX

230348-001

71

62

71

32

45

32

45,92

Тройник Rehau Rautitan с уменьш. боковым проходом 50-25-50 MX

230358-001

71

70

71

32

46

32

45,92

Тройник Rehau Rautitan с уменьш. боковым проходом 50-32-50 MX

139792-001

71

76

71

32

49

32

45,92

Тройник Rehau Rautitan с уменьш. боковым проходом 50-40-50 MX

137089-001

75

80

75

36

48

36

45,92

Тройник Rehau Rautitan с уменьш. боковым проходом 63-20-63 MX

230328-001

83

72

83

37

55

37

57,60

Тройник Rehau Rautitan с уменьш. боковым проходом 63-25-63 MX

230338-001

83

80

83

37

56

37

57,60

Тройник Rehau Rautitan с уменьш. боковым проходом 63-32-63 MX

137175-001

83

86

83

37

59

37

57,60

Тройник Rehau Rautitan с уменьш. боковым проходом 63-40-63 MX

137074-001

90

90

90

44

58

44

57,60

Тройник Rehau Rautitan с уменьш. боковым проходом 63-50-63 MX

137084-001

90

97

90

44

58

44

57,60

Тройник Rehau (Рехау) Rautitan PX с уменьшенным торцевым проходом

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.
Оснащены специальными центрирующими выступами. Материал: PPSU (Полифенилсульфон) Цвет: черный

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

b

c

z1

z2

z3

Тройник Rehau Rautitan с уменьш. торцевым проходом 20-20-16 PX

160071-001

40

43

35

23

27

23

7,49

Тройник Rehau Rautitan с уменьш. торцевым проходом 25-25-16 PX

160072-001

51

55

37

28

32

25

8,46

Тройник Rehau Rautitan с уменьш. торцевым проходом 25-25-20 PX

160073-001

51

55

42

28

32

25

8,46

Тройник Rehau Rautitan с уменьш. торцевым проходом 32-32-20 PX

160074-001

61

65

45

34

28

29

17,16

Тройник Rehau Rautitan с уменьш. торцевым проходом 32-32-25 PX

160075-001

61

65

54

34

38

31

17,16

Тройник Rehau (Рехау) Rautitan PX с уменьшенным боковым и торцевым проходом

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.

Оснащены специальными центрирующими выступами. Материал: PPSU (Полифенилсульфон) Цвет: черный

Наименование	Артикул	Размеры, мм.						Цена, Евро
Наименование	Артикул	a	b	c	z1	z2	z3	Цена, Евро
Тройник Rehau Rautitan с уменьш. боковым и торцевым проходом 20-16-16 PX	160081-001	38	39	34	22	26	21	5,69
Тройник Rehau Rautitan с уменьш. боковым и торцевым проходом 25-16-16 PX	160082-001	48	43	34	25	30	22	5,69
Тройник Rehau Rautitan с уменьш. боковым и торцевым проходом 25-16-20 PX	160083-001	48	43	39	25	30	22	7,49
Тройник Rehau Rautitan с уменьш. боковым и торцевым проходом 25-20-16 PX	160084-001	49	47	35	26	31	23	7,49
Тройник Rehau Rautitan с уменьш. боковым и торцевым проходом 25-20-20 PX	160085-001	49	47	40	26	31	23	7,49
Тройник Rehau Rautitan с уменьш. боковым и торцевым проходом 32-20-20 PX	160086-001	55	51	40	28	35	24	17,16
Тройник Rehau Rautitan с уменьш. боковым и торцевым проходом 32-20-25 PX	160087-001	55	51	49	28	35	26	17,16
Тройник Rehau Rautitan с уменьш. боковым и торцевым проходом 32-25-20 PX	160089-001	58	59	43	31	36	26	17,16
Тройник Rehau Rautitan с уменьш. боковым и торцевым проходом 32-25-25 PX	160091-001	56	60	51	29	37	28	17,16
Тройник Rehau Rautitan с уменьш. боковым и торцевым проходом 40-32-32 PX	160092-001	64	71	60	32	44	33	33,64

Тройник Rehau (Рехау) Rautitan MX с уменьшенным боковым и торцевым проходом

Rehau (Рехау) Rautitan MX с уменьшенным боковым и торцевым проходом

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex. Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

b

c

z1

z2

z3

Тройник Rehau Rautitan с уменьш. боковым и торцевым проходом 50-32-40 MX

137195-001

69

76

62

30

49

30

49,92

Тройник Rehau Rautitan с уменьш. боковым и торцевым проходом 63-32-50 MX

137205-001

83

86

73

37

59

34

57,60

Тройник Rehau (Рехау) Rautitan PX с увеличенным боковым проходом

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.
Оснащены специальными центрирующими выступами. Материал: PPSU (Полифенилсульфон)

Цвет: черный

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

b

c

z1

z2

z3

Тройник Rehau Rautitan с увелич. боковым проходом 16-20-16 PX

160101-001

35

43

35

23

27

23

5,69

Тройник Rehau Rautitan с увелич. боковым проходом 16-25-16 PX

160102-001

37

51

37

25

28

25

7,49

Тройник Rehau Rautitan с увелич. боковым проходом 20-25-16 PX

160103-001

42

53

37

26

30

25

7,49

Тройник Rehau Rautitan с увелич. боковым проходом 20-25-20 PX

160104-001

42

53

42

26

30

26

7,49

Тройник Rehau Rautitan с увелич. боковым проходом 25-32-25 PX

160106-001

54

61

54

31

34

31

17,16

Тройник Rehau (Рехау) Rautitan MX с увеличенным боковым проходом

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.
Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.
Цвет: чистая латунь

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

b

c

z1

z2

z3

Тройник Rehau Rautitan с увелич. боковым проходом 20-32-20 MX

139962-001

45

57

45

29

30

29

19,06

Тройник Rehau Rautitan с увелич. боковым проходом 32-40-32 MX

241235-002

62

70

62

35

43

35

37,37

Настенный тройник Rehau Rautitan MX с внутренней резьбой на боковом проходе

Используется для монтажа систем водоснабжения и отопления с трубами Rautitan stabil, Rautitan flex, Rauitan his, Rautitan pink, Raupex SDR 7,4.
Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.
Цвет: чистая латунь.

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

b

c

z

Настенный тройник Rehau Rautitan с внутренней резьбой 16 – Rp 1/2 – 16

138841

41

24

36

28

11,02

Настенный тройник Rehau Rautitan с внутренней резьбой 20 – Rp 1/2 – 20

138851

45

25

39

29

11,49

Тройник Rehau (Рехау) Rautitan MX с внутренней резьбой на боковом проходе

Используется для монтажа систем водоснабжения и отопления с трубами Rautitan stabil, Rautitan flex, Rauitan his, Rautitan pink, Raupex SDR 7,4.
Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.
Цвет: чистая латунь.

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

b

c

z1

z3

Тройник Rehau Rautitan с внутр. резьбой на боковом проходе 25-Rp 3/4-25

258206-002

58

28

58

35

35

11,84

Тройник Rehau Rautitan с внутр. резьбой на боковом проходе 32-Rp 3/4-25

139011-002

63

31

58

36

35

23,27

Тройник Rehau Rautitan с внутр. резьбой на боковом проходе 32-Rp 3/4-32

138991-002

63

31

63

36

36

23,27

Тройник Rehau Rautitan с внутр. резьбой на боковом проходе 32-Rp 1-25

139001-002

68

30

63

41

40

23,27

Тройник Rehau Rautitan с внутр. резьбой на боковом проходе 32-Rp 1-32

138981-002

68

33

68

41

41

23,27

Тройник Rehau Rautitan с внутр. резьбой на боковом проходе 40-Rp 1-32

139842-001

72

37

71

40

39

37,37

Тройник Rehau Rautitan с внутр. резьбой на боковом проходе 40-Rp 1-40

139802-001

72

37

75

40

43

37,37

Тройник Rehau Rautitan с внутр. резьбой на боковом проходе 40-Rp 1 1/4-40

137135-001

77

39

80

46

48

37,37

Тройник Rehau Rautitan с внутр. резьбой на боковом проходе 50-Rp 1-50

139812-001

85

43

87

46

48

45,33

Тройник Rehau Rautitan с внутр. резьбой на боковом проходе 50-Rp 1 1/4-50

139822-001

85

43

87

48

48

45,33

Тройник Rehau Rautitan с внутр. резьбой на боковом проходе 63-Rp 1-63

139832-001

91

45

91

45

45

55,24

Изолирующий кожух для тройников

Для тепло- и звукоизоляции (толщина изоляции 13 мм). Материал: полистирол. Высота конструкции: 50 мм. Цвет: белый.

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

b

c

Изолирующий кожух для тройника Rehau Rautitan 16/17/20

137108

90

75

50

1,29

Соединительные муфты Rehau RAUTITAN

Соединительная муфта Rehau (Рехау) Rautitan PX, равнопроходная

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.
Оснащены специальными центрирующими выступами. Материал: PPSU (Полифенилсульфон) Цвет: черный

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

z

Соединительная муфта Rehau Rautitan равнопроходная 16 PХ

160011-001

45

20

3,96

Соединительная муфта Rehau Rautitan равнопроходная 20 PХ

160012-001

53

20

5,45

Соединительная муфта Rehau Rautitan равнопроходная 25 PХ

160013-001

69

23

7,77

Соединительная муфта Rehau Rautitan равнопроходная 32 PХ

160014-001

82

28

11,85

Соединительная муфта Rehau Rautitan равнопроходная 40 PХ

160015-001

91

27

20,08

Соединительная муфта Rehau (Рехау) Rautitan МX, равнопроходная

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.
Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.
Цвет: чистая латунь.

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

z

Соединительная муфта Rehau Rautitan равнопроходная 50 МХ

139741-002

105

27

32,35

Соединительная муфта Rehau Rautitan равнопроходная 63 МХ

139751-002

127

35

42,38

Соединительная муфта Rehau (Рехау) Rautitan PX, переходная

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.
Оснащены специальными центрирующими выступами. Материал: PPSU (Полифенилсульфон) Цвет: черный

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

z

Соединительная муфта Rehau Rautitan переходная 20-16 PX

160041-001

48

19

5,73

Соединительная муфта Rehau Rautitan переходная 25-16 PX

160042-001

57

21

8,16

Соединительная муфта Rehau Rautitan переходная 25-20 PX

160043-001

61

22

8,16

Соединительная муфта Rehau Rautitan переходная 32-25 PX

160044-001

77

27

12,44

Соединительная муфта Rehau Rautitan переходная 40-32 PX

160047-001

87

28

21,08

Соединительная муфта Rehau (Рехау) Rautitan MX, переходная

Используется для монтажа систем водоснабжения и отопления c трубами RAUTITAN stabil и RAUTITAN flex.
Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.
Цвет: чистая латунь

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

z

Соединительная муфта Rehau Rautitan переходная 40-25 MX

138018-001

88

33

23,43

Соединительная муфта Rehau Rautitan переходная 40-20 MX

137582-001

80

32

22,31

Соединительная муфта Rehau Rautitan переходная 50-32 MX

137863-001

94

28

33,97

Соединительная муфта Rehau Rautitan переходная 50-40 MX

137843-001

98

27

33,97

Соединительная муфта Rehau Rautitan переходная 63-40 MX

138019-001

116

38

44,50

Соединительная муфта Rehau Rautitan переходная 63-50 MX

137853-001

117

32

44,50

Переходники Rehau RAUTITAN

Переходник комбинированный Rehau Rautitan с наружной резьбой и под пайку медных труб

Используется для монтажа систем водоснабжения и отопления с трубами Rautitan stabil, Rautitan flex, Rauitan his, Rautitan pink, Raupex SDR 7,4. Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168. Цвет: чистая латунь.

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

z

Переходник Rehau Rautitan с наружной резьбой 16-R1/2

137955-001

45

33

6,79

Переходник Rehau Rautitan с наружной резьбой 16-R3/4-L15

137965-001

47

35

6,79

Переходник Rehau Rautitan с наружной резьбой 16-R1

139892-001

52

39

10,64

Переходник Rehau Rautitan с наружной резьбой 20-R1/2

137975-001

53

37

7,43

Переходник Rehau Rautitan с наружной резьбой 20-R3/4-L15

137985-001

54

38

7,43

Переходник Rehau Rautitan с наружной резьбой 20-R1-L18

137995-001

56

39

10,13

Переходник Rehau Rautitan с наружной резьбой 25-R1/2

139181-002

59

36

8,78

Переходник Rehau Rautitan с наружной резьбой 25-R3/4-L18

259505-002

61

38

8,78

Переходник Rehau Rautitan с наружной резьбой 25-R1-L22

257336-002

64

41

8,78

Переходник Rehau Rautitan с наружной резьбой 32-R3/4

139081-002

67

40

13,16

Переходник Rehau Rautitan с наружной резьбой 32-R1-L22

139051-002

71

44

13,16

Переходник Rehau Rautitan с наружной резьбой 32- R1 1/4

139311-002

75

48

28,37

Переходник Rehau Rautitan с наружной резьбой 40-R1 1/4

139691-002

82

50

17,70

Переходник Rehau Rautitan с наружной резьбой 50-R1 1/4

139701-002

89

50

28,37

Переходник Rehau Rautitan с наружной резьбой 50-R1 1/2

139711--002

89

50

28,37

Переходник Rehau Rautitan с наружной резьбой 63-R2

139721-002

105

59

42,13

Переходник Rehau (Рехау) Rautitan с наружной резьбой (нержавеющая сталь)

Предназначен для систем водоснабжения с использованием универсальных труб Rautitan stabil и Rautitan flex. Возможно использование также для промышленных трубопроводов RAUPEX SD 7,4. Материал: нерж. сталь.

Наименование

Артикул

Размеры, мм.

Цена,
Евро

a

z

Переходник Rehau Rautitan из нерж. стали с наружной резьбой 16-R 1/2

137722-001

46

34

18,41

Переходник Rehau Rautitan из нерж. стали с наружной резьбой 20-R 1/2

137782-001

52

36

23,54

Переходник Rehau Rautitan из нерж. стали с наружной резьбой 20-R 3/4

137732-001

51

35

23,54

Переходник Rehau Rautitan из нерж. стали с наружной резьбой 25-R 3/4

137742-001

61

38

28,32

Переходник Rehau Rautitan из нерж. стали с наружной резьбой 25-R 1

137762-001

64

41

35,13

Переходник Rehau Rautitan из нерж. стали с наружной резьбой 32-R 1

137752-001

70

43

43,15

Переходник RAUTITAN на пайку и запрессовку (медный сплав)

Переходник RAUTITAN на пайку и запрессовку (медный сплав).

Используется для монтажа систем водоснабжения и отопления с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN his, RAUTITAN pink, RAUPEX SDR 7,4.

Переходник с труб REHAU RAUTITAN на медные трубы под пайку или на металлические трубы под запрессовку, согласно руководству W 534 немецкого общества газо- и водоснабжения DVGW.

Материал: медный сплав.



Артикул

Типоразмер

Размеры, мм

Вес, кг/шт.

Единица поставки

Цена в Евро

a

z

c

z

137206-001

16-L15

49

30

15

37

0,040

2 шт.

8,89

287193-001

20-L15

59

35

15

42

0,058

2 шт.

9,55

137216-001

20-L18

53

30

18

37

0,054

2 шт.

9,55

137506-001

20-L22

59

35

22

42

0,076

2 шт.

9,55

137226-001

25-L22

62

31

22

39

0,082

2 шт.

11,79

287196-001

25-L28

69

38

28

46

0,117

2 шт.

11,79

137236-001

32-L28

75

38

28

48

0,148

2 шт.

18,42

Переходник REHAU на запрессовку (нерж. сталь)

Переходник REHAU на запрессовку (нерж. сталь).

Переходник с водопроводных труб REHAU RAUTITAN stabil и RAUTITAN flex на металлические трубы под запрессовку согласно нормам немецкого общества DVGW: W531.

Подходит также для промышленных трубопроводов RAUPEX SD 7,4.

Материал: нерж. сталь. 1.4404/1.4571





Артикул

Типоразмер

Размеры, мм

Вес, кг/шт.

Единица поставки

Цена в Евро

a

z

c

z

137672-001

16-P15

51

32

15

39

0,028

1 шт.

21,91

137682-001

20-P18

55

32

18

38

0,040

1 шт.

28,36

137712-001

20-P22

60

37

22

43

0,052

1 шт.

28,36

137692-001

25-P22

64

33

22

41

0,064

1 шт.

32,16

137702-001

32-P28

73

36

28

46

0,110

1 шт.

51,25

Переходник RAUTITAN с внутренней резьбой

Переходник RAUTITAN с внутренней резьбой

Используется для монтажа систем водоснабжения и отопления с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN his, RAUTITAN pink, RAUPEX SDR 7,4.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.



Артикул

Типоразмер

Размеры, мм

SW

Вес, кг/шт.

Единица поставки

Цена в Евро

a

z

259515-002

16 - Rp 1/2

48

21

27

0,084

10 шт.

6,47

259525-002

20 - Rp 1/2

51

20

27

0,080

10 шт.

7,08

138253-001

20 - Rp 3/4

53

22

34

0,140

10 шт.

7,08

139281-002

25 - Rp 1/2

58

20

27

0,101

10 шт.

8,78

259535-002

25 - Rp 3/4

61

22

34

0,155

10 шт.

8,78

139101-002

32 - Rp 3/4

66

23

40

0,244

10 шт.

13,95

139091-002

32 - Rp 1

71

25

40

0,220

10 шт.

13,95

139009-001

40 - Rp 1 1/4

81

28

50

0,451

5 шт.

27,48

SW = Размер гаечного ключа.

Переходник RAUTITAN с накидной гайкой

Переходник RAUTITAN с накидной гайкой

Используется для монтажа систем водоснабжения и отопления с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN his, RAUTITAN pink, RAUPEX SDR 7,4.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.



Артикул

Типоразмер

Размеры, мм

SW

Вес, кг/шт.

Единица поставки

Цена в Евро

a

z

139551-002

16 - G 1/2

32

19

26

0,065

10 шт.

6,79

137144-001

16 - G 3/4 "

32

19

30

0,086

10 шт.

6,79

139561-002

20 - G 1/2

36

19

26

0,062

10 шт.

8,47

139571-002

20 - G 3/4 "

36

19

30

0,084

10 шт.

8,47

139912-001

25 - G 3/4

45

22

30

0,080

10 шт.

16,13

139922-001

25 - G 1 "

45

22

38

0,120

10 шт.

16,13

139932-001

32 - G 1

51

24

38

0,160

10 шт.

24,46

241475-001

32 - G 1 1/4 "

52

25

46

0,170

5 шт.

24,46

137154-001

32 - G 1 1/2

54

27

52

0,260

5 шт.

24,46

137265-001

40 - G 1 1/2 "

57

32

52

0,430

1 шт.

31,39

137164-001

40 - G 2

64

32

65

0,490

5 шт.

31,39

137275-001

50 - G 1 3/4 "

57

25

60

0,610

1 шт.

54,95

137285-001

63 - G 2 3/8 "

77

31

74

1,140

1 шт.

78,10

" Возможность соединения с арматурой с наружной резьбой согласно DIN 3546 SW = Размер гаечного ключа

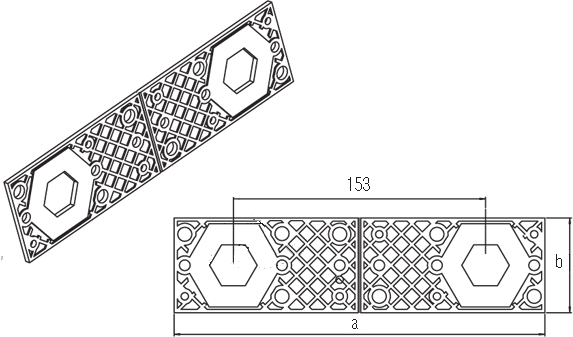

Пластина REHAU для фиксации прямых переходников с внутренней резьбой

Пластина REHAU для фиксации прямых переходников с внутренней резьбой

Используется для фиксации (предотвращения прокручивания) прямых переходников с внутренней резьбой, с линией излома по центру.

Межцентровое расстояние 153 мм. Материал: поликарбонат.

Цвет: черный.

Основные характеристики и цены:

Артикул

Для переходника с внутренней резьбой

Размеры, мм

SW

Вес, кг/шт.

Единица поставки

Цена в Евро

a

b

241345-001

153-16 Rp 1/2

225

58

25

0,040

20 шт.

1,23

137044-001

153-Rp 1/2

225

58

27

0,038

20 шт.

1,23

137054-001

153-Rp 3/4

225

58

34

0,036

20 шт.

1,23

SW = Размер гаечного ключа

Угольники RAUTITAN Угольник RAUTITAN 90°

Используется для монтажа систем водоснабжения и отопления с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN his, RAUTITAN pink, RAUPEX SDR 7,4.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм		Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	z	Вес, кг/шт.	Единица поставки	Цена в Евро
160021-001	16-90°	38	25	0,065	10 шт.	5,20
160022-001	20-90°	43	28	0,100	10 шт.	6,79
160023-001	25-90°	55	32	0,160	10 шт.	9,10
160024-001	32-90°	66	39	0,310	3 шт.	14,59
160025-001	40-90°	74	42	0,590	1 шт.	25,04
139882-001	50-90°	87	39	0,960	1 шт.	51,39
137873-001	63-90°	106	60	1,400	1 шт.	61,90

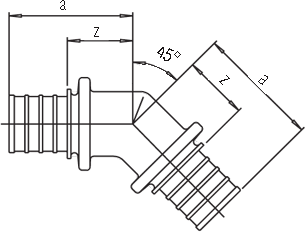

Угольник RAUTITAN 45°

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм		Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	z	Вес, кг/шт.	Единица поставки	Цена в Евро
160052-001	20-45°	35	19	0,080	10 шт.	9,31
160053-001	25-45°	46	23	0,143	10 шт.	11,94
16054-001	32-45°	54	27	0,260	3 шт.	17,49
160054-001	40-45°	58	26	0,450	1 шт.	32,94
137094-001	50-45°	67	28	0,720	1 шт.	57,87
137104-001	63-45°	81	35	1,270	1 шт.	68,99

Отвод направляющий с кольцами, 90° для фиксации поворота трубы

Состоит из изогнутого ложемента и двух пружинных фиксирующих колец.

Материал: оцинкованная сталь.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	Вес, кг/шт.	Единица поставки	Цена в Евро
138881-002	16-90°	48	0,055	10 шт.	2,77
138891-002	20-90°	60	0,060	10 шт.	3,33
138351-002	25-90°	75	0,150	10 шт.	4,40
138641-002	32-90°	128	0,310	5 шт.	5,26

Отвод направляющий с кольцами, 45° для фиксации поворота трубы

Отвод направляющий с кольцами, 45° для фиксации поворота трубы

Состоит из изогнутого ложемента и двух пружинных фиксирующих колец.

Материал: оцинкованная сталь.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	Вес, кг/шт.	Единица поставки	Цена в Евро
139121-002	16-45°	20	0,040	10 шт.	2,77
139131-002	20-45°	25	0,045	10 шт.	3,33
138911-002	25-45°	31	0,120	10 шт.	4,40
138921-002	32-45°	40	0,210	5 шт.	5,26

Угольник-переходник RAUTITAN с наружной резьбой

Угольник-переходник RAUTITAN с наружной резьбой

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм			SW	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	z	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
139491-002	16 - R 1/2	39	28	27	23	0,080	10 шт.	6,47
139501-002	20 - R 1/2	44	30	27	23	0,103	10 шт.	7,45
137545-001	20 - R 3/4 НОВИНКА	48	34	31	29	0,135	10 шт.	7,45
139511-001	25 - R 3/4	55	36	32	29	0,150	10 шт.	10,29
137423-001	32 - R 3/4	62	38	35	29	0,220	3 шт.	16,45
137433-001	32 - R 1	64	42	32	35	0,270	3 шт.	16,45

SW = Размер гаечного ключа

Угольник-переходник RAUTITAN с внутренней резьбой

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая ла

тунь.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм			SW	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	z	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
137295-001	16 - Rp 1/2	41	27	23	27	0,150	10 шт.	6,93
137124-001	16 - Rp 3/4	46	28	33	34	0,144	10 шт.	6,93
137305-001	20 - Rp 1/2	46	28	23	27	0,150	10 шт.	8,70
137134-001	20 - Rp 3/4	50	29	33	34	0,176	10 шт.	8,70
241255-001	25 - Rp 1	61	32	38	38	0,278	10 шт.	14,76

SW = Размер гаечного ключа

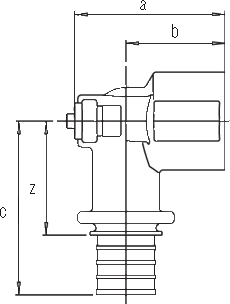

Угольник настенный RAUTITAN, короткий

Настенный угольник с внутренней резьбой. Устанавливается на кронштейнах из программы REHAU.

Короткий нарезной патрубок. Используется для монтажа систем водоснабжения и отопления с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN his, RAUTITAN pink, RAUPEX SDR 7,4.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм				Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	c	z	Вес, кг/шт.	Единица поставки	Цена в Евро
138461-405	16 - Rp 1/2 короткий	42	29	40	27	0,110	10 шт.	7,48
138471-405	20 - Rp 1/2 короткий	42	28	44	28	0,128	10 шт.	8,63
139191-405	20 - Rp 3/4 короткий	42	31	48	32	0,160	10 шт.	8,63
138591-405	25 - Rp 3/4 короткий	49	33	58	35	0,220	10 шт.	13,20
139321-405	25 - Rp 1 короткий	53	35	64	41	0,293	5 шт.	18,82
139153-405	32 - Rp 1 1/4 короткий	64	39	75	48	0,475	5 шт.	28,29

Угольник настенный RAUTITAN, длинный

Настенный угольник с внутренней резьбой. Устанавливается на кронштейнах из программы REHAU.

Длинный нарезной патрубок, который после установки обрезается по поверхности стены.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм				Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	c	z	Вес, кг/шт.	Единица поставки	Цена в Евро
138441-405	16 - Rp 1/2 длинный	56	44	40	27	0,140	10 шт.	7,48
138451-405	20 - Rp 1/2 длинный	56	42	44	28	0,150	10 шт.	8,63

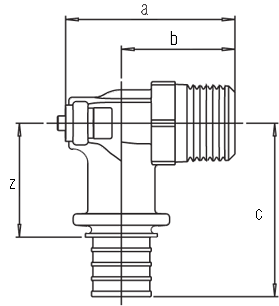

Угольник настенный RAUTITAN, с наружной резьбой

Настенный угольник с наружной резьбой.

Устанавливается на кронштейнах из программы REHAU.

Используется для монтажа систем водоснабжения и отопления с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN his, RAUTITAN pink, RAUPEX SDR 7,4

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм				SW	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	c	z	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
138481-405	16 - R 1/2	44	32	38	25	23	0,121	10 шт.	7,48
138491-405	20 - R 1/2	46	31	42	26	23	0,130	10 шт.	8,63
138501-405	20 - R 3/4	48	33	45	29	23	0,164	10 шт.	8,63

SW = Размер гаечного ключа

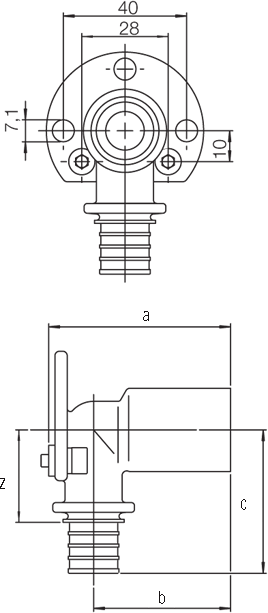

Угольник настенный RAUTITAN для монтажа на фальшстене

Для монтажа на фальшстенах, монтажных элементах и кронштейнах из программы REHAU.

Межцентровое расстояние: 40 мм.

Длинный резьбовой штуцер, который после установки обрезается по поверхности стены.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм				Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	c	z	Вес, кг/шт.	Единица поставки	Цена в Евро
137256-401	16 - Rp 1/2-59 длинный	59	43	43	31	0,208	5 шт.	14,09
137266-401	20 - Rp 1/2-59 длинный	59	41	48	31	0,204	5 шт.	15,30

Угольник настенный RAUTITAN с квадратной крепежной пластиной

Угольник настенный для открытого монтажа с помощью квадратной крепежной пластины с отверстиями и резиновой прокладкой.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Материал прокладки: резина.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм				Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	c	z	Вес, кг/шт.	Единица поставки	Цена в Евро
137083-401	16 - Rp 1/2	47	24	36	33	0,137	10 шт.	8,78
137373-401	20 - Rp 1/2	51	26	40	34	0,160	10 шт.	9,32

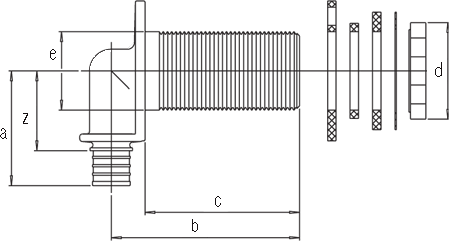

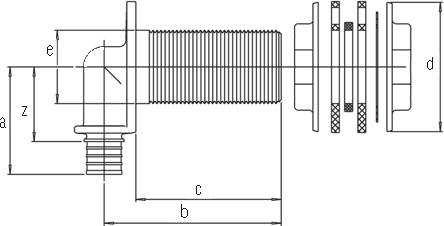

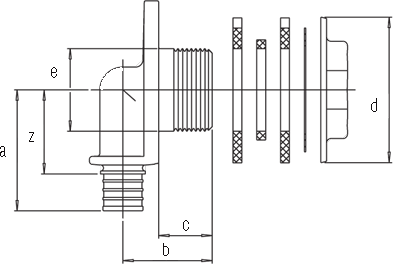

Угольник настенный RAUTITAN для подключения встроенного сливного бачка

Предназначен для монтажа на скрытом смывном бачке, в комплекте с гайкой и шайбами.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

В комплекте с шайбами из оцинкованной стали и резины.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм						SW	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	c	d	e	z	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
139601-402	16 - Rp 1/2 x 18	47	32	18	50	28	34	30	0,215	10 шт.	15,48

SW = Размер гаечного ключа

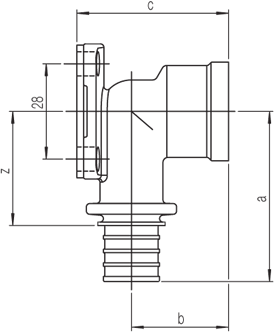

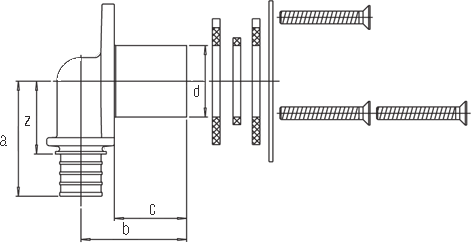

Угольник настенный RAUTITAN для гипсокартонных плит

Предназначен для монтажа на гипсокартонных плитах, в комплекте с шайбами, уплотнительным кольцом и винтами.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

В комплекте с шайбами из резины, уплотнительным кольцом и винтами из оцинкованной стали.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм					Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	c	d	z	Вес, кг/шт.	Единица поставки	Цена в Евро
139261-402	16 - Rp 1/2	47	42	28	28	34	0,237	10 шт.	13,02
139271-402	20 - Rp 1/2	51	44	28	28	35	0,261	10 шт.	14,72

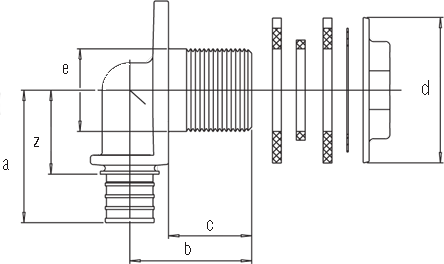

Угольник настенный RAUTITAN для монтажа на ДСП, короткий

Предназначен для монтажа на древесно-стружечных плитах (ДСП), в комплекте с гайкой и шайбами.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

В комплекте с шайбами из резины и оцинкованной стали.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм						SW	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	c	d	e	z	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
139241-402	16 - Rp 1/2 x 28	47	42	28	50	28	34	30	0,236	10 шт.	16,31
139251-402	20 - Rp 1/2 x 28	51	44	28	50	28	35	30	0,259	10 шт.	17,17

SW = Размер гаечного ключа

Угольник настенный RAUTITAN для монтажа на ДСП, длинный

Предназначен для монтажа на древесно-стружечных плитах (ДСП), с удлиненным резьбовым штуцером, в комплекте с гайкой и шайбами.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

В комплекте с шайбами из резины и оцинкованной стали.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм						SW	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	c	d	e	z	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
139521-402	16 - Rp 1/2 x 55	41	69	55	35	28	34	33	0,271	10 шт.	17,02
139521-402
только наружная резьба

SW = Размер гаечного ключа

Угольник настенный RAUTITAN для присоединения к монтажным узлам

Предназначен для монтажных узлов, в комплекте с 2 гайками и 2 шайбами.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

В комплекте с шайбами из резины и оцинкованной стали.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм						SW	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	c	d	e	z	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
139611-401	16 - Rp 1/2 x 55	47	69	55	50	28	34	30	0,337	10 шт.	17,02

SW = Размер гаечного ключа

Штуцер настенный RAUTITAN, короткий

В комплекте с гайкой и шайбами.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

В комплекте с шайбами из резины и оцинкованной стали.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм				SW	Вес, кг/шт.	Единица поставки	Цена в Евро
		a	b	d	z
137323-001	16 - Rp 1/2 x 28	28	60	50	48	30	0,230	10 шт.	16,48

SW = Размер гаечного ключа

Штуцер настенный RAUTITAN, длинный

В комплекте с гайкой и шайбами.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

В комплекте с шайбами из резины и оцинкованной стали.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм				SW	Вес, кг/шт.	Единица поставки	Цена в Евро
		a	b	d	z
137453-001	16 - Rp 1/2 x 55	55	87	35	75	30	0,262	10 шт.	16,48

SW = Размер гаечного ключа

Угольник настенный RAUTITAN со сквозным проходом и внутренней резьбой

Для монтажа на кронштейнах из программы REHAU. Имеет длинный нарезной патрубок и 2 отвода для присоединения на надвижной гильзе.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм				Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Типоразмер	a	b	c	z	Вес, кг/шт.	Единица поставки	Цена в Евро
137015-401	16/16 - Rp 1/2	57	42	49	36	0,241	10 шт.	11,98
137025-401	20/20 - Rp 1/2	57	40	53	37	0,264	10 шт.	13,11

Шумопоглощающий кожух RAUTITAN для настенных угольников, короткий/длинный

Предназначен для звукоизоляции настенных угольников RAUTITAN 16-Rp1/2", 20-Rp1/2", при установке на кронштейнах из программы REHAU.

Материал:

передняя часть: экспандированный полистирол;
задняя часть: полиэтилен.

Цвет: белый.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм				Вес, кг/шт.	Единица поставки	Цена в RUB
		a	b	c	d
241525-405	Rp 1/2 короткий/длинный	56	42	58	80	0,016	20 шт.	3,33

Монтажные гильзы Rehau RAUTITAN

Надвижная гильза RAUTITAN PX

Для выполнения прочных соединений REHAU с помощью надвижных гильз, согласно нормативу DVGW W 534.

Могут быть запрессованы с обеих сторон. Применяются для труб RAUTITAN stabil и RAUTITAN flex c соответствующими фитингами.

Материал: PVDF (Поливинилденфторит)

Цвет: черный

Технические характеристики и цены

Артикул	Типоразмер	Размеры, мм		Вес,	Единица постаки	Цена в Евро
		a	b	кг/шт.
160001-001	16 RAUTITAN	24	24	0,008	100 шт	0,72
160002-001	20 RAUTITAN	25	28	0,012	100 шт	0,92
160003-001	25 RAUTITAN	27	33	0,016	100 шт	1,22
160004-001	32 RAUTITAN	34	41	0,028	50 шт	2,34
160005-001	40 RAUTITAN	37	50	0,039	25 шт	4,30

Надвижная гильза RAUTITAN MX

Для выполнения прочных соединений REHAU с помощью надвижных гильз, согласно нормативу DVGW W 534.

Применяются для труб RAUTITAN stabil и RAUTITAN flex c соответствующими фитингами.

Материал: термически обработанная стандартная латунь CuZn 39Pb3/F43 согласно DIN EN 12168

Цвет: чистая латунь.

Технические характеристики и цены

Артикул	Типоразмер	Размеры, мм		Вес,	Единица поставки	Цена в Евро
		a	b	кг/шт.
139771-002	50 RAUTITAN	44	61	0,300	25 шт	7,78
139781-002	63 RAUTITAN	53	74	0,430	25 шт	11,00

Распределители RAUTITAN

Распределитель RAUTITAN на 2 трубы (крестовина) 16 - R 1/2

Используется для монтажа систем водоснабжения с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN his, RAUPEX SDR 7,4.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Артикул	Обозначение	Размеры, мм				SW	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Обозначение	a	b	c	z	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
137775-001	G 3/4	42	57	30	29	30	0,212	3 шт.	17,91
138421-002	G 1	42	57	30	29	38	0,232	3 шт.	17,91

SW = Размер гаечного ключа

Распределитель RAUTITAN на 4 трубы (двойная крестовина) 16 - R 1/2

Используется для монтажа систем водоснабжения с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN his, RAUPEX SDR 7,4.

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Артикул	Обозначение	Размеры, мм					SW	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Обозначение	a	b	c	d	z	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
137785-001	G 3/4	42	107	30	50	29	30	0,384	3 шт.	27,88
138431-002	G 1	42	107	30	50	29	38	0,382	3 шт.	27,88

SW = Размер гаечного ключа

Распределительная гребенка RAUTITAN на 2 трубы R/Rp 3/4 - 16/20 с присоединением труб на надвижных гильзах

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Артикул	Обозначение	Размеры, мм					SW	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Обозначение	a	b	c	d	z	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
137303-002	16 - R/Rp 3/4	52	113	28	50	37	34	0,365	1 шт.	20,63
137215-002	20 - R/Rp 3/4	52	113	28	50	35	34	0,388	1 шт.	22,84

SW = Размер гаечного ключа

Распределительная гребенка RAUTITAN на 3 трубы R/Rp 3/4 - 16/20 с присоединением труб на надвижных гильзах

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Артикул	Обозначение	Размеры, мм					SW	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Обозначение	a	b	c	d	z	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
137313-002	16 - R/Rp 3/4	52	163	28	50	37	34	0,513	1 шт.	24,55
137225-001	20 - R/Rp 3/4	52	173	38	50	35	34	0,596	1 шт.	27,71

SW = Размер гаечного ключа

Набор кронштейнов для распределительных гребенок

Предназначены для крепления распределительных коллекторов с присоединениями труб на надвижной гильзе, в стене или в распределительных шкафах REHAU.

Имеются звукоизолирующие хомуты 3/4".

Один комплект включает 2 кронштейна для распределительных гребенок.

Материал: ПФА (полифталамид).

Основные характеристики и цены:

Артикул	Размеры, мм			Вес, кг/шт.	Единица поставки	Цена в Евро
	a	b	c
264121-001	200	318	90	0,254	1 шт.	22,10

Распределительные коллекторы / комплектующие

Распределительный коллектор REHAU HLV для систем радиаторного отопления

Предназначен для разветвления контуров систем радиаторной разводки.

В комплект входят:

2 распределительные трубы, испытанные давлением,
с возможностью двухстороннего присоединения с наружной резьбой 1" и плоским уплотнением
присоединительные ниппели для резьбозажимного соединения, евроконус 3/4"
шаровые краны G1" с накидной гайкой и плоским уплотнением
встроенный воздушный клапан
2 заглушки G1" с плоским уплотнением
смонтированы на звукоизолированных оцинкованных кронштейнах

Материал: латунь согласно DIN EN 1244, DIN EN 12164, DIN EN 12165, DIN EN 12168.

Основные характеристики и цены:

Артикул	Обозначение	Размеры, мм			Количество контуров	Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Обозначение	a	b	c	Количество контуров	Вес, кг/шт.	Единица поставки	Цена в Евро
232021-001	HLV 2	115	210	55	2 контура	2,100	1 шт.	121,57
232031-001	HLV 3	170	210	55	3 контура	2,320	1 шт.	143,68
232041-001	HLV 4	225	210	55	4 контура	2,540	1 шт.	157,19
232051-001	HLV 5	280	210	55	5 контуров	2,760	1 шт.	170,70
232061-001	HLV 6	335	210	55	6 контуров	2,980	1 шт.	186,66
232071-001	HLV 7	390	210	55	7 контуров	3,100	1 шт.	200,17
232081-001	HLV 8	445	210	55	8 контуров	3,320	1 шт.	214,19
232091-001	HLV 9	500	210	55	9 контуров	3,540	1 шт.	228,42
232101-001	HLV10	555	210	55	10 контуров	3,760	1 шт.	241,93
232111-001	HLV 11	610	210	55	11 контуров	3,980	1 шт.	257,88
232121-001	HLV 12	665	210	55	12 контуров	4,100	1 шт.	271,39

Резьбозажимные соединения для труб заказываются отдельно.

Приставной распределительный шкаф

Материал: стальной лист, оцинкованный по методу Зендзимера.крышка с отклоняющим профилем
универсальный кронштейн для распределительных коллекторов, регулируемый по высоте и ширине

Вид поставки: шкаф, упакованный в картонную коробку

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм (Ш x В x Г)	Вес, кг/шт.	Единица поставки	Цена в Евро
244460-001	АР-Тип 1/3	460 x 729 x 150	8,400	1 шт.	198,94
244470-001	AP-Тип 2	605 x 729 x 150	11,600	1 шт.	198,94
244480-001	AP-Тип 4	805 x 729 x 150	14,200	1 шт.	237,01
244490-001	AP-Тип 7	1005 x 729 x 150	17,600	1 шт.	276,31
244500-001	AP-Тип 9	1205 x 729 x 150	20,700	1 шт.	324,21
285806-001	AP-Тип 10	1353 x 729 x 150	22,000	1 шт.	356,13

Встроенный распределительный шкаф

Материал: стальной лист, оцинкованный по методу Зендзимера.

Встраиваемый в нишу корпус, усиленный профилем и снабженный обводной трубой
Универсальный кронштейн для распределительного коллектора, регулируемый по высоте и ширине
Стандартная шина для монтажа регулировочных устройств
Монтажное основание, регулируемое по высоте
Регулируемая по глубине рамка из профиля, прикрывающая место соприкосновения со штукатуркой
Регулируемая по глубине рамка с дверцей

Форма поставки: шкаф, упакованный в картонную коробку

Основные характеристики и цены:

Артикул	Типоразмер	Размер, мм (Ш x В x Г)	Вес, кг/шт.	Единица поставки	Цена в Евро
244410-001	UP-Тип 1/3	450 x 700-850 x 110-160	10,900	1 шт.	204,03
244420-001	UP-Тип 2	554 x 700-850 x 110-160	12,400	1 шт.	243,15
244430-001	UP-Тип 4	754 x 700-850 x 110-160	16,000	1 шт.	276,31
244440-001	UP-Тип 7	954 x 700-850 x 110-160	18,900	1 шт.	309,47
244450-001	UP-Тип 9	1154 x 700-850 x 110-160	21,700	1 шт.	342,62
285816-001	UP-Тип 10	1303 x 700-850 x 110-160	23,000	1 шт.	383,15

Встроенный распределительный шкаф 75 мм.

Материал: стальной лист, оцинкованный по методу Зендзимера,окрашенный в белый цвет (9016). Для монтажа под штукатурку, например, сухим способом.

Состоит из:

Универсальный кронштейн для распределительног коллектора, регулируемый по высоте и ширине
Стандартная шина для монтажа регулировочных устройст
Монтажное основание, регулируемое по высоте
Регулируемая по глубине рамка из профиля, прикрывающая место соприкосновения со штукатуркой
Регулируемая по глубине рамка с дверцей

Форма поставки: шкаф, упакованный в картонную коробку

Артикул	Типоразмер	Размер, мм (Ш x В x Г)	Вес, кг/шт.	Единица поставки	Цена в Евро
284902-001	UP-Тип 1 75 мм белый	554 х 730-915 х 75-120	9,700	1 шт.	144,92
284903-001	UP-Тип 2 75 мм белый	754 х 730-915 х 75-120	11,900	1 шт.	163,33
284907-001	UP-Тип 3 75 мм белый	954 х 730-915 х 75-120	15,100	1 шт.	187,88
25796-001	UP-Тип 4 75 мм белый	1154 х 730-915 х 75-120	18,300	1 шт.	219,82

Шаровой кран с присоединением на надвижной гильзе SDR 7,4

Шаровой кран REHAU с рукояткой и штуцерами с обеих сторон для присоединения трубопроводов RAUPEX и трубопроводов для теплоносителей RAUTHERM-FM SDR 7,4 с помощью надвижной гильзы SDR 7,4, а также универсальной системы трубопроводов RAUTITAN.

Материал корпуса: специальная, устойчивая к вымыванию цинка латунь согласно нормам DIN EN 12164 до 12168.

Уплотнение: политетрафторэтилен (ПЕФЭ).

Шаровой кран: хромированная латунь.

Рукоятка: оцинкованная сталь с пластмассовым покрытием

Артикул	Типоразмер	Размеры, мм				Вес, кг/шт.	Единица поставки	Цена в Евро / шт.
		A	H	L	S
233263-001	63 х 8,6 - 63 х 8,6	204,0	82,3	142,0	50	2,432	1 шт.	110,41

Резьбозажимные соединения RAUTITAN flex

Резьбовое соединение для непосредственного подсоединения труб RAUTITAN flex к блоку шаровых кранов REHAU, к распределительному коллектору REHAU, либо к запорной арматуре с евроконусом G 3/4".

Состоит из упорной втулки, зажимного кольца и накидной гайки.

Материал: латунь согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Поверхность: никелированная (только накидная гайка)

Резьбозажимные соединения RAUTITAN flex

Артикул

Для труб

RAUTITAN flex

Вес, кг/шт.

Единица поставки

Цена в Евро

266352-001

16 х 2,2

0,074

10 шт.

5,54

266362-001

20 х 2,8

0,070

10 шт.

5,59

SW = Размер гаечного ключа

Комплект резьбозажимных соединений RAUTITAN stabil

Для непосредственного подсоединения труб RAUTITAN stabil к блоку шаровых кранов REHAU, распределительному коллектору REHAU, либо к запорной арматуре с евроконусом G 3/4".

Состоит из упорной втулки, зажимного кольца и накидной гайки.

Материал: латунь согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Поверхность: никелированная (только накидная гайка)

В комплект входит 2 резьбозажимных соединения

Комплект резьбозажимных соединений RAUTITAN stabil

Артикул

Типоразмер

Вес, кг/шт.

Единица поставки

Цена в Евро

266452-001

16,2 х 2,6 х G 3/4"

0,134

1 шт.

10,62

266462-001

20 х 2,9 х G 3/4"

0,098

1 шт.

10,73

Внимание: присоединение универсальных труб RAUTITAN stabil к радиатором либо к распределительным коллекторам следует выполнять только с соответствующими резьбозажимными соединениями REHAU.

SW = Размер гаечного ключа

Комплект шаровых кранов G1"

Комплект резьбозажимных соединений RAUTITAN stabil

Состоит из 2 шаровых кранов с красной и синей рукоятками.

Оба крана имеют с одной стороны внутреннюю резьбу G1", с другой - накидную гайку G1" с уплотнением.

Материал: латунь согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Комплект шаровых кранов G1"

Артикул

Типоразмер

Вес, кг/шт.

Единица поставки

Цена в Евро

269262-001

G1"

0,630

1 шт.

47,58

Настенный обогрев/охлаждение («мокрый» способ укладки труб)

Настенная панель

Гипсоволокнистая панель 15 мм с интегрированной трубой RAUTHERM S 10,1 х 1,1 мм с шагом 45 мм в форме улитки.

Артикул	Диаметр мм	Шаг мм	Площадь м²	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
202860-001	1000 х 625	45	0,625	9,400	1 шт.	71,95
202850-001	2000 х 625	45	1,25	19,000	1 шт.	126,69

Системы укладки для потолочного обогрева/охлаждения

Потолочная панель

Гипсоволокнистая панель 15 мм с интегрированной трубой RAUTHERM S 10,1 х 1,1 мм с шагом 45 мм в виде двойного змеевика. К тыльной стороне приклеена теплоизоляция из полистирола EPS 035 толщиной 15 мм с усиливающими полосами гипсокартона.

Общая толщина панели 30 мм.

Артикул	Диаметр мм	Шаг мм	Площадь м²	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
202800-001	500 х 1250	45	0,625	11,600	1 шт.	96,96
202790-001	1000 х 1250	45	1,25	23,700	1 шт.	155,14
202780-001	1500 х 1250	45	1,875	34,900	1 шт.	226,25
202770-001	2000 х 1250	45	2,5	46,800	1 шт.	277,95

Комплектующие для фасонных частей RAUTITAN

Заглушка RAUTITAN для полимерных труб

Заглушка RAUTITAN для полимерных труб Используется для монтажа систем водоснабжения и отопления с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN his, RAUTITAN pink, RAUPEX SDR 7,4. Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168. Цвет: чистая латунь.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм	Вес, кг/шт.	Единица поставки	Цена в Евро
137793-001	16	26	0,020	10 шт.	4,10
137436-001	20	30	0,040	5 шт.	4,81

Заглушка RAUTITAN резьбовая для гребенок

Заглушка RAUTITAN резьбовая для гребенок

Используется для монтажа систем водоснабжения и отопления.

Предназначена для заглушивания распределительных гребенок RAUTITAN на 2 и 4 (R1/2) трубы, а также гребенок на 2 и 3 трубы (R2/3).

Материал: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Основные характеристики и цены:

Артикул	Типоразмер	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
137931-002	Rp 1/2	27	0,056	5 шт.	3,39
137803-001	Rp 3/4	31	0,074	5 шт.	3,65

SW = Размер гаечного ключа

Подключение к отопительному прибору из стены или пола

Фитинги и комплектующие для присоединения к отопительным приборам

Трубка Г-образная RAUTITAN для подключения к отопительному прибору

Трубка Г-образная RAUTITAN для подключения к отопительному прибору

Используется для подключения радиаторов с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN pink, в одно- и двухтрубных системах.

Подходит для вариантов подключения от стен и пола, с разной длиной трубок.

Для подключения 1 радиатора требуется 2 трубки.

Материал труб: нержавеющая сталь 15х1,0 мм в соответствии с DIN EN 10088.

Материал соединительного фиттинга: нержавеющая сталь в соответствии с DIN EN 10088.

Основные характеристики и цены:

Артикул	Для универсальных труб RAUTITAN stabil/flex	Номинальный размер	Размеры, мм			Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Для универсальных труб RAUTITAN stabil/flex	Номинальный размер	a	b	c	Вес, кг/шт.	Единица поставки	Цена в Евро
266242-001	16	250 мм	282	252	103	0,156	10 шт.	12,71
240931-001	16	500 мм	532	502	103	0,254	10 шт.	17,37
266252-001	16	1000 мм	1032	1002	103	0,450	10 шт.	27,64
266262-001	20	250 мм	282	252	105	0,162	10 шт.	13,76
240941-001	20	500 мм	532	540	105	0,260	10 шт.	18,55
266272-001	20	1000 мм	1032	1002	105	0,456	10 шт.	30,45

При подключении Г-образных трубок к радиаторам с помощью резьбозажимных соединений (к ним относятся резьбозажимные соединения REHAU), их концы следует развальцовывать с помощью расширительной насадки REHAU для трубок из нержавеющей стали (арт. 268764-001). Дополнительно, из эстетических соображений, мы рекомендуем закреплять трубки к полу с помощью фиксирующего уголка REHAU (арт. 240457-001).

Комплект Г-образных трубок RAUTITAN для подключения к отопительному прибору, с фиксирующим уголком

Комплект Г-образных трубок RAUTITAN для подключения к отопительному прибору, с фиксирующим уголком

Используется для подключения радиаторов с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN pink, в одно- и двухтрубных системах.

Подходит только для варианта подключения от пола.

В комплект входят: 2 Г-образные трубки, 1 фиксирующий уголок для их крепления к полу, 1 дюбель (10 мм), 1 винт (размер ключа: 13 мм) с шайбой.

Материал труб: нержавеющая сталь 15х1,0 мм в соответствии с DIN EN 10088.

Материал соединительного фиттинга: нержавеющая сталь в соответствии с DIN EN 10088.

Материал фиксирующего уголка: оцинкованная сталь / РА.

Межосевое расстояние труб: 50 мм.

Основные характеристики и цены:

Артикул	Для универсальных труб RAUTITAN stabil/flex	Номинальный размер	Размеры, мм			Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Для универсальных труб RAUTITAN stabil/flex	Номинальный размер	a	b	c	Вес, кг/шт.	Единица поставки	Цена в Евро
266372-001	16	250 мм	282	252	103	0,416	5 шт.	29,71
266392-001	20	250 мм	282	252	105	0,428	5 шт.	30,64

Комплект Г-образных трубок RAUTITAN CuMs для подключения к отопительному прибору с фиксирующим уголком

Комплект Г-образных трубок RAUTITAN CuMs для подключения к отопительному прибору с фиксирующим уголком

Используется для подключения радиаторов с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN pink, в одно- и двухтрубных системах.

Подходит только для варианта подключения от пола. В комплект входят: 2 Г-образные трубки, 1 фиксирующий уголок для их крепления к полу, 1 дюбель (10 мм), 1 винт (размер ключа -13 мм) с шайбой.

Материал труб: медь 15х1,0 мм, в соответствии с DIN 1057.

Цвет: чистая медь.

Материал соединительного фиттинга: латунь, устойчивая к вымыванию цинка, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

Материал фиксирующего уголка: оцинкованная сталь / РА.

Межосевое расстояние труб: 50 мм.

Основные характеристики и цены:

Артикул	Для универсальных труб RAUTITAN stabil/flex	Номинальный размер	Размеры, мм			Вес, кг/шт.	Единица поставки	Цена в Евро
			a	b	c
266412-001	16	250 мм	280	252	103	0,432	5 шт.	23,12

Трубка Т-образная RAUTITAN для подключения к отопительному прибору

Трубка Т-образная RAUTITAN для подключения к отопительному прибору

Используется для подключения радиаторов с трубами RAUTITAN stabil, RAUTITAN flex, RAUTITAN pink, в одно- и двухтрубных системах.

Подходит для вариантов подключения от стен и пола, с разной длиной трубок.

Для подключения 1 радиатора требуется 2 трубки. Материал труб: нержавеющая сталь 15х1,0 мм в соответствии с DIN EN 10088.

Материал соединительного фиттинга: нержавеющая сталь в соответствии с DIN EN 10088.

Основные характеристики и цены:

Артикул	Для универсальных труб RAUTITAN stabil/flex	Номинальный размер	Размеры, мм			Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	Для универсальных труб RAUTITAN stabil/flex	Номинальный размер	a	b	c	Вес, кг/шт.	Единица поставки	Цена в Евро
266282-001	16	250 мм	291	252	24	0,188	10 шт.	21,99
240851-001	16	500 мм	541	502	24	0,286	10 шт.	30,92
266292-001	16	1000 мм	1041	1002	24	0,482	10 шт.	40,77
266302-001	20	250 мм	292	252	25	0,210	10 шт.	22,58
240861-001	20	500 мм	542	502	25	0,308	10 шт.	31,74
266312-001	20	1000 мм	1042	1002	25	0,504	10 шт.	42,00

Присоединительный блок RAUTITAN stabil

Присоединительный блок RAUTITAN stabil

Блок REHAU для присоединения к отопительному прибору с универсальными трубами RAUTITAN stabil 16,2 x 2,6 мм применяется для разводок системы отопления с универсальными трубами REHAU RAUTITAN stabil, RAUTITAN flex, RAUTITAN pink для присоединения к отопительным приборам с блоком шаровых кранов из стены под штукатуркой и состоит из предварительно изогнутых универсальных труб REHAU RAUTITAN stabil 16,2x2,6 мм, запененных в блок из твердого пенополиуретана с нанесенной с двух сторон крепежной лентой. Подающая и обратная подводки на приборе с фиксированным расстоянием между центрами 50 мм в зоне присоединения замкнуты на 180 градусов для опрессовки и пробной топки без отопительного прибора, за счет чего монтаж отопительного прибора возможен после завершения штукатурных и малярных работ.

По сторонам закреплена гибкая лента с различными отверстиями для крепления присоединительного блока REHAU к отопительному прибору в штробе стены или на стене. Изменение высоты установки отопительного прибора возможно за счет ручного изгиба универсальных труб REHAU RAUTITAN stabil. Теплоизоляция блока соответствует нормативным требованиям (EnEV) при контакте с наружным воздухом или грунтом. Открытые концы труб защищены от попадания в них грязи при монтаже защитными колпачками. Присоединение к отопительному прибору осуществляется снизу через угловой блок шаровых кранов REHAU (арт. 240737-001) и набор резьбозажимных соединений REHAU 16,2 x 2,6 x G 3/4" (арт. 266452-001).

Размер блока: (ШxВxГ): 100x120x70 мм

Длина присоединительных трубок: 450 мм

Материал присоединительного блока: пенополиуретан, без FCKW и галогенов, без последующего отвердения поверхности, с закрытыми порами на поверхности.

Материал крепежной ленты: оцинкованная сталь.

Основные характеристики и цены:

Артикул	Размеры, мм						Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	a	b	c	d	e	f	Вес, кг/шт.	Единица поставки	Цена в Евро
283722-002	70	100	120	105	450	180	0,202	10 шт.	32,24

Фиксирующая скоба для присоединительных трубок

Фиксирующая скоба для присоединительных трубок

Используется в системах отопления для закрепления пары Г-образных трубок RAUTITAN на черновой бетонной стяжке пола.

Межцентровое расстояние: 50 мм.

В комплект входят: звукоизолирующая прокладка, дюбель 10 мм, винт (оцинкованная сталь, размер ключа 13 мм) и шайба.

Материал уголка: оцинкованная сталь / РА.

Основные характеристики и цены:

Артикул	Наименование	Вес, кг/шт.	Единица поставки	Цена в Евро
240457-001	Фиксирующий уголок	0,100	10 шт.	2,96

Расширительная насадка для развальцовки присоединительных трубок из меди и нержавеющей стали 15 x 1,0 мм

Расширительная насадка для развальцовки присоединительных трубок из меди и нержавеющей стали 15 x 1,0 мм

применяется при подключении радиаторов для расширения присоединительных трубок RAUTITAN из меди (CuMs) и нержавеющей стали 15 x 1,0 мм при использовании резьбозажимных соединений REHAU.

Материал: сталь.

Подходит для эспандеров RO (см. раздел «Монтажный инструмент»).

Основные характеристики и цены:

Артикул	Наименование	Вес, кг/шт.	Единица поставки	Цена в Евро
268764-001	Расширительная насадка 15 x 1,0	0,170	1 шт.	41,00

Монтажный блок

Монтажный блок

Предназначен для крепления присоединительных трубок для радиаторов к стене в ходе предварительного монтажа.

Материал: ПП (полипропилен).

В комплект входят: 1 монтажный блок и 2 проставки.

Основные характеристики и цены:

Артикул	Размеры, мм		Вес, кг/шт.	Единица поставки	Цена в Евро
	a	b
264061-001	30	63	0,035	10 шт.	2,43

Проставка для монтажного блока

Проставка для монтажного блока

Предназначена для изменения расстояния от стены до монтажного блока при различной глубине отопительных приборов.

Материал: ПП (полипропилен).

Основные характеристики и цены:

Артикул	Размеры, мм	Вес, кг/шт.	Единица поставки	Цена в Евро
264071-001	15	0,008	10 шт.	0,54

Настенные угольники / комплектующие

Монтажный узел RAUTITAN 16 x 2,2-Rp 1/2

Монтажный узел RAUTITAN 16 x 2,2-Rp 1/2

Применяется для подключения к отопительным приборам труб из стены, угольники закреплены на кронштейне, звукоизолированны.

Межосевое расстояние: 50 мм.

Материал кронштейна: оцинкованная сталь.

Материал настенного угольника: латунь, устойчивая к вымыванию цинка.

Основные характеристики и цены:

Артикул	Размеры, мм					Вес, кг/шт.	Единица поставки	Цена в Евро
Артикул	a	b	c	d	e	Вес, кг/шт.	Единица поставки	Цена в Евро
240921-001	230	25	50	116	50	0,416	5 шт.	27,12

Крепление труб на матах с фиксатором Varionova

Маты с фиксатором Varionova 30-2

тепло- и звукоизолирующий слой из вспененного полистирола, согласно EN 13163. Верхняя поверхность предстовляет собой глубоко тянутую пленку из полистирола с фиксатором для крепления труб.

По периметру имеется фальц (паз) для бесшовного соединения матов.

Согласно DIN 18560 и DIN EN 13813, относится к монтажному классу А.

Строительный класс В2 согласно DIN 4102.

Класс огнестойкости Е, согласно DIN EN 13501.

Габаритный размер мата: 1450 х 850 мм.

Расчетный размер мата: 1400 х 800 мм = 1,12 м².

Применяется для труб RAUTHERM S 14 х 1,5 и 17 х 2,0

Цвет покрытия: черный.

Вид поставки: в картонных коробках.

Артикул

Общая

высота мм

Толщина теплоизолирующего слоя, мм

Термическое сопротивление (м²К) / Вт

Нагрузка кН/м²

Вес

кг/м²

Единица поставки

Цена в Евро / м²

227829-001*

0,75

5,0

1,580

11,2 м²

21,04

* Улучшение звукоизоляции: от 28 дБ при удельной массе бетонной стяжки ≥ 70кг/м².

Панель с фиксатором Varionova

Глубокотянутая пленка без тепло- и звукоизоляции с фиксатором для крепления труб.

Материал: полистирол.

Монтажный класс А согласно DIN 18560 и DIN EN 13813.

Строительный класс В2, согласно DIN 4102

Класс огнестойкости Е, согласно DIN EN 13501.

Габаритный размер мата: 1450 х 850 мм.

Расчетный размер мата: 1400 х 800 мм = 1,12 м².

Применяется для труб RAUTHERM S 14 х 1,5.

Цвет покрытия: черный.

Вид поставки: в картонных коробках.

Артикул

Общая

высота мм

Нагрузка

кН/м²

Вес

кг/м²

Единица

поставки

Цена в

Евро / м²

227839-001

1,05

17,92 м²

12,04

Соединительная полоса

Соединительная полоса надежно фиксирует маты с теплоизоляционной прокладкой и без неё между собой.

Строительный класс В2, согласно DIN 4102

Класс огнестойкости Е, согласно DIN EN 13501.

Размеры: 950 х 100 мм.

Цвет покрытия: черный.

Вид поставки: в картонных коробках.

Артикул

Общая

высота мм

Вес

кг/м²

Единица

поставки

Цена в

Евро / шт.

227849-001

0,06

20 шт.

2,70

Краевая полоса

Краевая полоса из полистирола предназначена для перехода н неотапливаемую зону в которой не уложены маты с фиксатороми Varionova.

Строительный класс В2, согласно DIN 4102

Класс огнестойкости Е, согласно DIN EN 13501.

Размеры: 950 х 300 мм.

Цвет покрытия: черный.

Вид поставки: в картонных коробках.

Артикул

Общая

высота мм

Вес

кг/м²

Единица

поставки

Цена в

Евро / шт.

227859-001

0,12

20 шт.

2,96

Гарпун-скоба для фиксации труб

Используется для закрепления труб на матах с фиксатором Varionova.

Строительный класс В2, согласно DIN 4102

Класс огнестойкости Е, согласно DIN EN 13501.

Размеры: 950 х 300 мм.

Цвет покрытия: черный.

Вид поставки: ПЭ пакет.

Артикул

Вес

кг/м²

Единица

поставки

Цена в

Евро / шт.

239203-001

0,003

100 шт.

0,23

Клипса для фиксации матов

Предназначена для закрепления панелей Varionova на теплоизоляционных матах.

Вид поставки: ПЭ пакет.

Артикул

Вес

кг/м²

Единица

поставки

Цена в

Евро / шт.

227869-001

0,01

20 шт.

0,30

Крепление труб с помощью гарпун-скоб

Мат для монтажа гарпун-скобами REHAU

Состоит из тепло и звукоизолирующего слоя из вспененного полистирола, согласно EN 13163. Верхняя поверхность каширована гидроизолирующим слоем согласно DIN 18560, DIN EN 13813, DIN EN 1264. Имеет разметку для укладки трубы.

Монтажный класс А согласно DIN 18560 и DIN EN 13813.

Строительный класс В, согласно DIN 4102

Класс огнестойкости Е, согласно DIN EN 13501.

Размер матов в рулонах: длина рулона 12 м, ширина 1 м.

Размер матов в виде плит: длина 2 м, ширина 1 м.

Вид поставки: рулоны или плиты, упакованные в ПЭ-пленку.

Артикул	Толщина dn ─C мм	Упаковка	Термическое сопротивление	Теплопроводность Вт/(мК)	Нагрузка кН/м²	Улучшение тепло и звукоизолирующих свойств, dB	Вес кг/м²	Единица поставки	Цена в Евро м²
240491-002	20-2	Рулон	0,50	0,040	5,0	26	0,370	12 м²	10,31
262363-001	30-2	Рулон	0,75	0,040	5,0	28	0,620	12 м²	12,28
262093-001	30-2	Плита	0,75	0,040	5,0	28	0,620	12 м²	12,28
262393-001	50-2	Плита	1,25	0,040	5,0	29	0,900	8 м²	17,69
200383-001	70-2	Плита	2,00	0,035	10,0	26	1,790	6 м²	37,08

Улучшение тепло- и шаго- звукоизолирующих свойств для монолитных перекрытий и жидкой стяжки нанесенной на тепло- шаго- звукоизолирующий слой массой ≥ 70кг/м².

Крепежный пистолет multi

Крепежный пистолет предназначен для установки гарпун-скоб RAUTAC (240221-002) и гарпун-скоб (262373-001, 262373-002) на мат

Артикул

Вес

кг/шт.

Единица

поставки

Цена в

Евро/шт.

227835-001

2,57

1 шт.

423,68

Гарпун-скобы для крепления труб 14 - 17 мм

Гарпун-скобы для фиксации труб RAUTHERM S 14 - 17 мм и универсальных труб RAUTITAN flex 16 мм на мате.

Цвет: Черный.

Вид поставки: в виде магазина по 30 штук.

* термически спаены между собой по 30 штук магазин.

Артикул

Межцентровое расстояние, мм

Внутренняя

длина скобы, мм

Вес

кг/шт.

Кол-во в коробке

Единица поставки

Цена * в Евро/шт.

240221-002

0,001

6000 шт.

300 шт.

0,15

Гарпун-скобы для крепления труб 20 мм

Гарпун-скобы для фиксации труб RAUTHERM S 20 мм и универсальных труб RAUTITAN flex 20 мм на мате.

Цвет: Черный.

Вид поставки: в виде магазина по 30 штук.

Артикул

Межцентровое расстояние, мм

Внутренняя

длина скобы, мм

Вес

кг/шт.

Кол-во в коробке

Единица поставки

Цена * в Евро/шт.

262373-002

0,002

6000 шт.

300 шт.

0,16

Крепление труб на фиксирующей шине RAUFIX

Шина RAUFIX 16/17/20

Фиксирующая шина для быстрого монтажа труб RAUTHERM S с гарпун-дюбелями на нижней стороне. Может наращиваться с обеих сторон при помощи замкового соединения.

Приподнятие трубы: 5 мм

Вид поставки: связка в коробке.

Может поставляться с гарпун-дюбелями с нижней стороны или без них.

Замковые соединения гарантируют прочную фиксацию шин между собой.

Материал: ПП.

Общая высота без гарпун-дюбеля: шина 14 - 24 мм, шина 16/17/18 - 20 мм.

Вид поставки: в картонной коробке.

с гарпун-дюбелем:
Артикул	Диаметр труб	Ширина мм	Длина мм	Вес кг/м	На поддоне	Кол-во в коробке	Единица поставки	Цена в Евро /м
243984-001	14 мм	40	1000	0,194	1800 м	900 м	10 м	2,96
244248-002	16/17/20 мм	50	1000	0,237	1800 м	900 м	10 м	3,56
без гарпун-дюбелем:
246014-001	14 мм	40	1000	0,187	1800 м	900 м	10 м	2,96
240241-001	16/17/20 мм	50	1000	0,224	1800 м	900 м	10 м	3,18

Гарпун-скоба

Гарпун-скоба для крепления шин RAUFIX на изоляции.

Материал: ПП

Цвет: красный.

Вид поставки: упакованы в ПЭ-пакеты.

Артикул

Межцентровое расстояние, мм

Длина скобы,

мм

Вес

кг/шт.

Кол-во в коробке

Единица поставки

Цена * в Евро/шт.

259268-001

0,001

5000 шт.

500 шт.

0,12

Защитная пленка

Прозрачная пленка изготовлена из полиэтилена и предназначена для нанесения на тепло- и звукоизоляцию в соответствии с требованиями DIN 18560, для защиты от проникновения влаги из бетонной стяжки.

Материал: полиэтилен.

Ширина рулона: 600 мм.

Вид поставки: в рулонах по 100 м длиной, упакованных в ПЭ.

Артикул

Ширина

пленки мм

Площадь м²

Номинальная толщина

Вес

кг/шт.

Единица поставки

Цена * в Евро/шт.

256054-003

1200

120

0,2

29,0

120 м²

1,03

Крепление труб на фиксирующая шина 10

Фиксирующая шина 10

Для фиксации труб RAUTHERM S 10,1 х 1,1 мм.

Благодаря замковым соединениям можно легко состыковать фиксирующие шины между собой.

Материал: ПП.

Вид поставки: связка в картонной коробке.

Артикул

Диаметр труб

Ширина мм

Длина мм

Вес

кг/м

На поддоне

Кол-во в коробке

Единица поставки

Цена в

Евро /шт.

228880-001

10,1 мм

800

0,073

1650 шт.

50 шт.

2,82

Двойной держатель 10

Для прокладки труб RAUTHERM S 10,1 х 1,1 мм в местах поворота.

Материал: полиэтилен, без содержания кадмия.

Цвет: черный.

Артикул

Диаметр

труб

Вес

кг/шт.

Кол-во

в коробке

Единица

поставки

Цена в

Евро/шт.

228890-001

10,1 мм

0,010

1000 шт.

50 шт.

0,80

Фиксатор поворота трубы 90º для труб RAUTHERM S с крепежной петлей

Предназначен для фиксации поворота труб RAUTHERM S 10,0 х 1,1 мм. под углом 90º

Материал: полиамид.

Температурная устойчивость от -5º до +60ºС.

Цвет: черный.

Артикул

Диаметр

труб

Вес

кг/шт.

Кол-во

в коробке

Единица

поставки

Цена в

Евро/шт.

228950-001

10,1 мм

0,029

3250 шт.

25 шт.

1,54

Отстенная изоляция 80 мм

Изготовлена из экструдированного вспененного ПЭ.

Строительный класс В2, согласно DIN 4102

Класс огнестойкости Е, согласно DIN EN 13501.

Самоклеющаяся полоса приклеивается к стене; имеется пленочный фартук с самоклеющейся полосой.

Цвет: серый.

Артикул	Толщина мм	Высота мм	Свободная длина пленки, мм	Вес кг/м	Вместимость мешка	Единица поставки	Цена в Евро /м.
288801-001	8	80	50	0,060	100 м	100 м	1,11

Крепление труб на арматурной сетке

Арматурная сетка RM 100

Крайние ячейки на короткой и длинной стороне состовляют 50 мм.

Материал: оцинкованная стальная проволка, диаметром 3 мм.

Вид поставки: связками по 10 штук.

Артикул

Размер ячейки мм х мм

Длина х Ширина мм х мм

Монтажная площадь, м²

Вес

кг/шт.

Кол-во в коробке

Единица поставки

Цена в Евро /шт.

256324-005

100 х 100

2050 х 1050

2,00

2,50

260 шт.

10 шт.

16,09

Поворотная клипса guattro

Для крепления труб RAUTHERM S 14 мм - 20 мм, а так же для труб RAUTITAN flex 16 мм / 20 мм на продольных и поперечных перемычках арматурной сетки RM 100

Материал: ПП

Поднятие трубы: 11 мм

Цвет: светло серый

Упаковка: коробка. Собраны в обоймы из 8 шт.

Артикул	Вес кг / шт.	Единица поставки	Цена в Евро / шт.
212551-001	0,007	400 iшт.	0,31

Штанга для крепления клипс guattro

Для крепления поворотных клипс guattro (арт. 212551-001)

на арматурной сетке RM 100

Артикул	Вес кг / шт.	Единица поставки	Цена в Евро / шт.
212552-001	0,53	1 шт.	60,65

Проволочная обвязка

Проволочная обвязка с пластмассовым покрытием для соединения арматурной сетки RM 100.

Вид поставки: в пакете

Артикул

мм

Вес кг / шт.

Кол-во в коробке

Единица поставки

Цена в Евро / шт.

256344-007

100

0,140

5000 шт.

100 шт.

2,51

Приспособление для закручивания проволочной обвязки

Приспособление предназначено для быстрого и удобного закручивания проволочной обвязки (Арт. 256344-007)

Артикул	Вес кг / шт.	Единица поставки	Цена в Евро / шт.
257304-003	0,44	1 шт.	33,54

Ремешок для обвязки

Материал: полиамид.

Термоустойчивость в диапазоне от - 40ºС до + 105ºС.

Цвет материала: натуральный.

Вид поставки: упакованы в ПЭ - пакеты.

Артикул

Типоразмер Ширина х Длина мм х мм

Прочность на растяжение Н/мм²

Вес

кг/100 шт.

Единица поставки

Цена в Евро /шт.

724448-100

4,8 х 178

220

0,140

100 шт.

6,07

Защитная пленка

Пленка изготовлена из полиэтилена и предназначена для нанесения на тепло- и звукоизоляцию в соответствии с требованиями DIN 18560.

Ширина рулона: 600 мм.

Вид поставки: в рулонах по 100 м длиной, упакованных в ПЭ.

Артикул	Ширина пленки мм	Площадь м²	Номинальная толщина, мм	Вес кг / шт.	Единица поставки	Цена в Евро / шт.
256054-003	1200	120	0,2	29,0	120 м²	1,03

Дюбель с цепочкой

Дюбель для фиксирования изоляции.

Максимальная длина: 85 мм

Диаметр диска: 75 мм.

Материал: ПЭ

Артикул	Вес кг / шт.	Кол-во в коробке	Единица поставки	Цена в Евро / шт.
268724-001	0,012	50 шт.	10 шт.	0,56

Тепло- и звукоизолирующие материалы

Тепло- и звукоизолирующие маты PSTK

Изготовлены согласно нормативу DIN 13163 из пластифицированного вспенного полистирола для улучшения звуко- и теплоизоляции.

Материал не содержит веществ, разрушающих озоновый слой.

Строительный класс В1 согласно DIN 4102

Класс огнестойкости Е согласно DIN EN 13501, трудно воспламаняемый, прошедший проверку качества.

Знак качества: BFA QS

Размер мата: 1000 х 500 мм.

Вид поставки: упакован в самоусаживающуюся пленку.

Артикул	Толщина di - db	Улучшенная шаго-звукоизоляция дБ	Динамическая жесткость МН/м²	Сопротивление теплопередаче (м²К)/Вт	Расчетное значение теплопроводности Вт/(мК)	Макс. Доп. Нагрузка на сдавливание кН/м²	Вес кг/м²	Единица поставки	Цена в Евро / м²
239053-001	30-2	28	20	0,75	0,040	5,0	0,64	7,5 м²	8,21
239303-001	50-2	29	15	1,25	0,040	5,0	1,50	4,5 м²	13,81
239093-001	70-2	26	30	2,00	0,035	10,0	1,96	3,0 м²	20,36

* Повышение шаго-звукоизоляции требуется при массивном перекрытие и цементной стяжке массой 70 кг/м², уложенной на шаго-звукоизоляцию.

Дополнительная теплоизоляция PS 20

Изготовлена из твердого вспененного полистирола согласно DIN 13163.

Строительный класс В1 согласно DIN 4102

Класс огнестойкости Е согласно DIN EN 13501, трудно воспламаняемый, прошедший проверку качества.

Знак качества: BFA QS

Размер мата: 1000 х 500 мм.

Вид поставки: упакован в самоусаживающуюся пленку.

Артикул	Обозначение	Номинальная толщина мм	Плотность кг/м³	Сопротивление теплопередаче (м²К)/Вт	Расчетное значение теплопроводности Вт/(мК)	Макс. Доп. Нагрузка на сдавливание кН/м²	Вес кг/м²	Единица поставки	Цена в Евро / м²
239113-001	EPS 040 DEO dm	10	20	0,25	0,040	20,0	0,20	24,0 м²	1,91
239133-001	EPS 040 DEO dm	30	20	0,75	0,040	20,0	0,60	8,0 м²	5,59
239153-001	EPS 040 DEO dm	50	20	1,30	0,040	20,0	1,00	4,5 м²	9,21
239123-001	EPS 035 DEO dh	10	25	0,25	0,035	28,0	0,25	24,0 м²	2,21
239143-001	EPS 035 DEO dh	40	25	1,10	0,035	28,0	1,00	6,0 м²	8,54
239163-001	EPS 035 DEO dh	50	25	1,40	0,035	28,0	1,25	4,5 м²	10,70
286328-001	EPS 035 DEO dh	10	30	0,25	0,035	36,0	0,25	24,0 м²	2,45
239313-001	EPS 035 DEO dh	20	30	0,55	0,035	36,0	0,60	12,0 м²	4,85
239323-001	EPS 035 DEO dh	30	30	0,85	0,035	36,0	0,90	8,0 м²	7,17
239183-001	EPS 035 DEO dh	50	30	1,40	0,035	36,0	1,50	4,5 м²	12,04

Дополнительная теплоизоляция PUR

Изготовлена из твердого вспененного полиуретана, кашированного с обеих сторон алюминием, прошедшего проверку качества, согласно DIN EN 13165.

Не содержит веществ, разрушающих озоновый слой атмосферы.

Расчетное значение теплопроводности в соответствии с DIN 4108: 0,025 Вт/(мК).

Строительный класс В2 согласно DIN 4102

Класс огнестойкости Е согласно DIN EN 13501, нормально воспламаняющий

Знак качества: BТA QS

Размер мата: 1200 х 600 мм.

Вид поставки: упакован в самоусаживающуюся пленку.

Артикул

Обозначение

Номинальнаятолщина мм

Плотность кг/м³

Сопротивление теплопередаче

(м²К)/Вт

Расчетное значение теплопроводности

Вт/(мК)

Макс. Доп. Нагрузка на сдавливание

кН/м²

Вес

кг/м²

Единица поставки

Цена в Евро / м²

227828-001

PUR 025 DEO dh

1,60

0,025

100,0

1,85

8,64 м²

25,43

227838-001

PUR 025 DEO dh

2,00

0,025

100,0

2,15

7,20 м²

29,66

Комплектующие

Профилированная отстенная изоляция

Изготовлена из экструдированного вспененного ПЭ.

Строительный класс В2 согласно DIN 4102

Класс огнестойкости Е согласно DIN EN 13501, нормально воспламаняющий

Самоклеющаяся полоса приклеивается к стене; профилирована для лучшего прилегания в углах помещения; имеется пленочный фартук с самоклеющейся полосой.

Цвет: серый.

Артикул	Толщина мм	Высота мм	Свободная длина пленки, мм	Вес, кг/шт.	Вместимость мешка	Единица поставки	Цена в Евро / м
264411-002	10	180	280	0,060	100 м	100 м	1,86

Профиль для деформационного шва

Для образования гибких деформационных швов в напольном отоплении и ограничения полей стяжки. Вспененный полиэтилен низкой плотности с закрытыми порами с кашированной жесткой пленкой для придания прочности. С самоклеющейся полосой на подошве.

Цвет: серый

Артикул	Высота мм	Общая толщина мм	Длина мм	Вес, кг/шт.	Кол-во в коробке	Единица поставки	Цена в Евро / м
239243-001	100	10	1200	0,160	24 м	24 м	10,97

Фиксатор поворота трубы 90º

Для фиксации трубы RAUTHERM S.

Материал: полиамид.

Температурная устойчивость от -5º до + 60ºС.

Цвет: черный.

Артикул	Типоразмер, мм	Вес, кг/шт.	Единица поставки	Цена в Евро / шт.
227833-001	14	0,023	25 шт.	1,23
239333-001	16/17	0,033	25 шт.	1,42
239343-001	20	0,058	25 шт.	1,78
239193-001	25	0,110	25 шт.	3,01

Присадка для добавления в стяжку «Р»

Присадка для добавления в стяжку в соответствии с DIN 18560.

Материал: не воспламеняемый, не содержащий хлорида.

Свойства: для улучшения теплопроводности и увеличения прочности на сдавливание и изгиб.

Использовать только для жидких цементных стяжек согласно DIN 18560.

Расход: 35 г на м² и см толщины стяжки.

Вид поставки: пластиковая канистра 10 кг.

Артикул	Единица поставки	Цена в Евро / м
256374-003	10 кг	4,93

Присадка для добавления в стяжку «MINI»

Полимерная дисперсия для изготовления модифицированных полимером стяжек для уменьшения толщины стяжки в соответствии с DIN 18560.

Материал: трудно воспламеняемая полимерная дисперсия.

Свойства: для уменьшения толщины стяжки и увеличения прочности на разрыв и сдавливание (сжатие).

Предназначена для тонкослойных и высокопрочных цементных стяжек согласно DIN 18560, часть 2, с минимальным покрытием трубы 30 мм.

Использовать только для цементных стяжек!

Расход: 0,2 кг/м² и см толщины стяжки.

Вид поставки: пластиковая канистра 25 кг.

Артикул	Единица поставки	Цена в Евро / м
261665-001	25 кг	8,23

Полимерные волокна

В сочетании с вышеуказанной полимерной дисперсией для уменьшения толщины стяжки в соответствии с DIN 18560, часть 2 и предотвращения образования трещин.

Материал: полимерные волокна из полипропилена (ПП).

Свойства: полимерные волокна обеспечивают защиту от образования трещин и повышают прочность на сдавливание и изгиб.

Применяется вместе с присадкой в стяжку «mini» или Р.

Расход: 12 кг полимерных волокон на м² и см толщины стяжек.

Вид поставки: ПЭ-пакет/картонная коробка 1 кг.

Артикул	Единица поставки	Цена в Евро / м
265471-001	1 кг	19,78

Станция для измерения остаточной влажности. Новинка!

Состоит из:

4 держателя
1 соединительного кольца с надписью «внимание место замера»

Материал: ПП

Артикул	Вес кг/шт.	Единица поставки	Цена в Евро / м
240141-001	0,041	1 шт.	5,16

Клейка лента

Предназначена для гермезации швов между теплоизоляционными матами от проникновения влаги из стяжки, согласно DIN 18560.

Материал: пленка из полиэстера с акриловым клеем.

Своства: очень прочная, прозрачная клейкая лента.

Сопротивление отслаиванию: (180º), согласно AFERA 4001:3 H/см

Артикул	Длина ленты	Ширина ленты	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
261949-001	66 v	50 vv	0,159	1 шт.	7,99

Машинка для нанесения клейкой ленты

Для оптимальной размотки клейкой ленты REHAU (арт. 261949-001).

Материал: катушка для размотки из ударопрочного пластика.

Свойства: легкий, с эргономичной ручкой для оптимальной размотки, для быстрой смены катушки, с устойчивым к коррозии защитным клинком.

Артикул	Вес кг/шт.	Единица поставки	Цена в Евро / м
261959-001	0,397	1 шт.	48,14

Резьбозажимные соединения / Шаровые краны

Комплект резьбозажимных ниппелей

Применяется для присоединения радиаторов и вентилей (внутренняя резьба 1/2") с помощью резьбозажимных соединений REHAU.

Исполнение: евроконус G 3/4" x G 1/2" с уплотнительным кольцом.

Материал: латунь, устойчивая к вымыванию цинка, лект резьбозажимных ниппелейсогласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Цвет: чистая латунь.

В комплект входят 2 ниппеля.

Основные характеристики и цены:

Артикул	Типоразмер	d	Вес, кг/шт.	Единица поставки	Цена в Евро
240711-001	G 1/2" x G 3/4"	12 мм, внутр.	0,098	1 шт.	4,18

Комплект резьбозажимных соединений G 3/4"-15

Комплект резьбозажимных соединений G 3/4"-15

Предназначен для подключения присоединительных стальных либо медных присоединительных трубок RAUTITAN 15 х 1,0 к отопительному прибору или к вентилю (в каждом случае -с евроконусом G 3/4").

Материал: никелированная латунь, согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

В комплект входят 2 резьбозажимных соединения.

Основные характеристики и цены:

Артикул	Типоразмер	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
240601-001	G 3/4"-15	30	0,093	1 шт.	8,37

SW = Размер гаечного ключа

Блок шаровых кранов с соединительным ниппелем

Блок шаровых кранов с соединительным ниппелем

Применяется в системах отопления в качестве запорной арматуры и соединения между радиаторами с нижним подключением (внутренняя резьба 1/2") и соединительными стальными трубками из программы REHAU.

Материал: латунь согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Наружная поверхность: никелированная латунь.

В комплект входят: 1 блок шаровых кранов с накидными гайками G 3/4" и 2 соединительных ниппеля G 3/4" x G 1/2".

Внимание: Резьбозажимные соединения заказываются отдельно!

Основные характеристики и цены:

Артикул

Типоразмер

Исполнение

Вес, кг/шт.

Единица поставки

Цена в Евро

240727-001

G 1/2" x G 3/4"

Прямой

0,348

1 шт.

23,72

240737-001

G 1/2" x G 3/4"

Угловой

0,472

1 шт.

23,72

SW = Размер гаечного ключа

В любом случае следует придерживаться инструкций для соединительной гарнитуры!

Набор телескопических угловых соединений

Набор телескопических угловых соединений

Запорное и регулируемое резьбозажимное соединение для радиаторных вентилей, регулируемое по высоте и глубине 25 мм, с конусами и уплотняющими ниппелями G 1/2 х G 3/4.

Подключение к крестовине и присоединительным трубкам SL/концевым фитингам SL при помощи резьбозажимного соединения для медных присоединительных трубок 12 х 1,0 мм., с интегрированной нивелировкой высоты медных присоединительных трубок резьбозажимным соединением, а также запорной и регулирующей арматурой раположеной спереди с защитным колпачком белого цвета из ПВХ.

Материал: латунь согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Поверхность: никелированная.

1 шт. соответствует 2 телескопическим угловым соединениям.

Основные характеристики и цены:

Артикул	Вес, кг/шт.	Единица поставки	Цена в Евро
240607-001	0,568	1 шт.	36,60

Присоединительная трубка для подключения отопительного прибора с наружной резьбой

Присоединительная трубка для подключения отопительного прибора с наружной резьбой

Предназначена для соединения запорной арматуры на отопительном приборе с настенным угольником RAUTITAN Rp 1/2" или монтажным узлом 240921-001.

Материал: нержавеющая сталь 15 x 1,0 мм согласно DIN EN 10088.

Длина трубки 150 мм.

Основные характеристики и цены:

Артикул

Типоразмер

Вес, кг/шт.

Единица поставки

Цена в Евро

Присоединительная трубка для подключения отопительного прибора с наружной резьбой

261313-001

R 1/2 x 15

0,070

10 шт.

10,38

Присоединительный угольник G1"

Присоединительный угольник G1"

С накидной гайкой и уплотнением.

Предназначен для горизонтальной подводки к блоку теплосчетчика.

Основные характеристики и цены:

Артикул	Типоразмер	Вес, кг/шт.	Единица поставки	Цена в Евро
269252-001	G1	0,570	1 шт.	11,06

Комплект для установки теплосчетчика

Комплект для установки теплосчетчика

Подводка G1".

Резьбовое соединение с плоским уплотнением.

Подходит для теплосчетчиков с монтажной длиной 110 и 130 мм.

Присоединение к гильзе для погружного датчика на подающем трубопроводе Rp 1/2".

Основные характеристики и цены:

Артикул	Размеры, мм		Вес, кг/шт.	Единица поставки	Цена в Евро
	a	b
269242-001	210	65	2,100	1 шт.	142,95

Таблица выбора распределительных шкафов

Использование таблицы:

1. Выбрать необходимый распределительный коллектор по числу контуров.

2. Выбрать вариант исполнения (скрытый / открытый монтаж)

3. Выбрать желаемую комплектацию (с и без комплекта для установки теплосчетчика)

4. Выбрать желаемый вид распределительного шкафа

Наличие контуров	Для скрытого монтажа		Для открытого монтажа
Наличие контуров	с компл. для устан. теплосчетчика	без компл. для устан. теплосчетчика	с компл. для устан. теплосчетчика	без компл. для устан. теплосчетчика
2	Тип 1	Тип 2	Тип 2	Тип 2
3	Тип 1	Тип 3	Тип 2	Тип 4
4	Тип 2	Тип 3	Тип 2	Тип 4
5	Тип 2	Тип 4	Тип 2	Тип 4
6	Тип 3	Тип 4	Тип 4	Тип 4
7	Тип 3	Тип 6	Тип 4	Тип 7
8	Тип 4	Тип 6	Тип 4	Тип 7
9	Тип 5	Тип 7	Тип 7	Тип 7
10	Тип 5	Тип 8	Тип 7	Тип 9
11	Тип 7	Тип 8	Тип 7	Тип 9
12	Тип 7	Тип 9	Тип 7	Тип 9

Крюки с дюбелем

Крюки с дюбелем

Для крепления труб RAUTITAN stabil, RAUTITAN flex, RAUTITAN his, RAUTITAN pink (также с соответствующей изоляцией) к полу.

Подходят для труб диаметром от 10 до 32 мм.

Материал: полиамид.

Цвет: черный.

Основные характеристики и цены:

Артикул	Обозначение/ Типоразмер	Размер	Вес, кг/шт.	Единица поставки	Цена в Евро
257378-002	для 1 трубы	8 x 100 мм	0,007	100 шт.	0,41
257388-002	для 2 труб	8x 100 мм	0,008	100 шт.	0,68
265709-001	для 2 труб в изоляции	8 x 120 мм	0,020	50 шт.	0,68

Монтажный шаблон REHAU с воздухоотводчиком

Предназначен для монтажа подводок к радиатором при условии, что отопительные приборы будут монтироваться позже. Позволяют без радиаторов испытать систему отопления под давлением.

Присоединительные размеры: евроконус G 3/4", межосевое расстояние: 50 мм. расстояние от стены варьируется от 30 до 85 мм.

Материал держателя: оцинкованная сталь.

Материал фитинга: никелированная латунь.

Изделие предназначено для многократного применения.

Артикул	Размер, мм	Вес, кг/шт.	Единица поставки	Цена в Евро / шт.
289907-001	25	0,300	1 шт.	19,13

Комплект для подключения отопительного прибора

Предназначен для непосредственного подключения только труб RAUTITAN flex к отопительным приборам.

Материал: полиамид.

Форма поставки: в ПЭ-пакете.

В комплект для подключения радиатора входят:

1. 4 полукожуха для труб (белые)

2. 2 центрирующие шайбы из вспененного материала

3. 2 направляющих отвода с накидным кольцом диаметром 5 мм (черные)

4. 2 пластины для соединения отводов (с пазами. РА, черные)

5. 2 предохранительных клина.

Артикул

для универсальных труб RAUTITAN flex / pink

Размер, мм

Вес, кг/шт.

Единица поставки

Цена в Евро

Комплект для подключения отопительного прибора

265879-001

230

0,240

1 шт.

8,79

Монтажный шаблон REHAU с воздухоотводчиком *

Предназначен для монтажа подводок к радиаторам при условии, что отопительные приборы будут монтироваться позже.

Позволяют без радиаторов испытать систему отопления под давлением.

Присоединительные размеры: евроконус G 3/4", межосевое расстояние: 50 мм, расстояние от стены варьируется от 30 до 85 мм.

Материал держателя: оцинкованная сталь.

Материал фиттинга: никелированная латунь.

Изделие предназначено для многократного применения.

Основные характеристики и цены:

* только при наличии достаточного запаса

Артикул	Вес, кг/шт.	Единица поставки	Цена в Евро
240557-001	0,453	1 шт.	29,99

Комплект для подключения отопительного прибора

Комплект для подключения отопительного прибора

Предназначен для непосредственного подключения только труб RAUTITAN flex и RAUTITAN pink к отопительным приборам.

Материал: полиамид.

Форма поставки: в ПЭ-пакете.

В комплект для подключения радиатора входят:

4 полукожуха для трубы (белые),
2 центрирующие шайбы из вспененного материала,
2 направляющих отвода с накидным кольцом диаметром 5 мм (черные),
2 пластины для соединения отводов (с пазами, РА, черные)
2 предохранительных клина.

Основные характеристики и цены:

Артикул

для универсальных труб RAUTITAN flex / pink

Размеры, мм

Вес, кг/шт.

Единица поставки

Цена в Евро

Комплект для подключения отопительного прибора

265879-001

230

0,240

1 шт.

8,78

Декоративная накладка

Декоративная накладка

Предназначена для декоративного оформления выхода присоединительных трубок 15 x 1,0 из пола, стены или из плинтусного короба.

Межцентровое расстояние: 50 мм.

Материал: ПП-С.

Цвет: белый RAL 9010.

Основные характеристики и цены:

Артикул

Типоразмер

применение для труб

Вес, кг/шт.

Единица поставки

Цена в Евро

Декоративная накладка

268674-001

15 мм

из нержавеющей стали, меди

0,003

50 шт.

2,16

240777-001

16/20 мм

RAUTITAN stabil / flex / pink

0,003

50 шт.

2,16

Фиксатор поворота 90°

Фиксатор поворота 90°

Применяется для систем отопления с трубами RAUTITAN flex и RAUTITAN pink для фиксации поворота трубы на 90°.

Радиус изгиба: 5 x d.

Материал: сталь, с обработанной внешней поверхностью.

Основные характеристики и цены:

Артикул	Типоразмер	Радиус изгиба	Вес, кг/шт.	Единица поставки	Цена в Евро
258408-002	16/17	5 x d	0,054	10 шт.	2,77
258798-002	20	5 x d	0,080	10 шт.	3,33
257249-002	25	5 x d	0,140	10 шт.	4,40
261153-001	32 *	5 x d	0,360	5 шт.	5,26

* Фиксатор поворота Dy 32 поставляется с двумя дополнительными пружинными кольцами.

Фиксатор поворота 45°

Фиксатор поворота 45°

Применяется для систем отопления с трубами RAUTITAN flex и RAUTITAN pink для фиксации поворота трубы на 45 градусов.

Радиус изгиба: 5 x d.

Материал: сталь.

Основные характеристики и цены:

Артикул	Типоразмер	Радиус изгиба	Вес, кг/шт.	Единица поставки	Цена в Евро
265729-001	16/17	5 x d	0,040	10 шт.	2,77
268624-001	20	5 x d	0,074	10 шт.	3,33
268634-001	25	5 x d	0,142	10 шт.	4,40
268644-001	32 *	5 x d	0,260	5 шт.	5,26

* Фиксатор поворота Dy 32 поставляется с двумя дополнительными пружинными кольцами.

Насос для гидравлического испытания

Насос для гидравлического испытания

Предназначен для испытания герметичности смонтированной системы.

Основные характеристики и цены:

Артикул	Вес, кг/шт.	Единица поставки	Цена в RUB
257314-003	7,180	1 шт.	15620,99

Плинтусная /радиаторная разводка Крестовины SL Крестовина SL 16-12-16

Плинтусная /радиаторная разводка Крестовины SL Крестовина SL 16-12-16

Для использования в системах плинтусной разводки RAUSOLO и RAUDUO.

Только для присоединения универсальных труб REHAU RAUTITAN stabil 16,2 х 2,6 мм

Для подключения отопительных приборов справа или посередине со встроенными вентилями и межцентровым расстоянием 50 мм, а также разностороннее подключение за счет рассоединения крестовины.

Материал: никелированная латунь.

Поставляется: включая накидные гайки, обжимные кольца и упорные втулки для присоединительных трубок 12 мм (арт. 240597-001 и 240587-001)

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул

Типоразмер

Вес, кг/шт.

Единица поставки

Цена в Евро

Плинтусная /радиаторная разводка Крестовины SL Крестовина SL 16-12-16

137237-001

16-12-16

0,420

1 шт.

82,55

SW = Размер гаечного ключа

Крестовина SL Rp 1/2-12-Rp 1/2

Крестовина SL Rp 1/2-12-Rp 1/2

Для использования в системах плинтусной разводки RAUSOLO и RAUDUO.

Для подключения к отопительному прибору справа или посередине со встроенными вентилями и межцентровым расстоянием 50 мм.

Возможно также разностороннее подключение за счет рассоединения крестовины.

Только для присоединения универсальных труб REHAU RAUTITAN stabil на выбор 16,2 х 2,6 или 20 х 2,9 мм.

На выбор предоставляются соответствующие переходники REHAU или стандартные заглушки под внутреннюю резьбу Rp 1/2.

Поставляется включая накидные гайки, обжимные кольца и упорные втулки для присоединительных трубок 12 мм (арт. 240597-001 и 240587-001)

Материал: никелированная латунь.

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Типоразмер	SW	Вес, кг/шт.	Единица поставки	Цена в Евро
240577-002	Rp 1/2-12-Rp 1/2	16	0,420	1 шт.	66,68

SW = Размер гаечного ключа

Присоединительные трубки SL

Присоединительные трубки SL

Комплект присоединительных трубок SL.

Комплект присоединительных трубок REHAU для плинтусной разводки.

Для использования в системах плинтусной разводки RAUSOLO и RAUDUO.

Только для присоединения универсальных трубопроводов REHAU RAUTITAN stabil к радиатору, оснащенному парой компактных шаровых кранов (присоединение справа, посередине и слева).

Диаметр отвода 12 мм для присоединения с помощью комплекта телескопических угловых резьбозажимных соединений (арт. 240607-001, поставляется отдельно).

Один комплект подходит для присоединения одной подающей и одной обратной трубы.

Материал проходной части: никелированная латунь согласно нормативу DIN EN 12164, DIN EN 12165, DIN EN 12168.

Материал трубки: никелированная медь DIN EN 1057.

Форма поставки: 1 комплект в пакете включает 2 присоединительные трубки.

Основные характеристики и цены:

Артикул	Типоразмер	Размеры, мм		Вес, кг/шт.	Единица поставки	Цена в Евро
		a	b
137238-001	16-12-16 67	95	0,240	38,90	1 шт.	47,61
137239-001	20-12-20 69	97	0,280	46,55	1 шт.	55,77

Концевые фитинги SL

Концевые фитинги SL

Набор концевых фитингов (правых).

Для подключения радиаторов в плинтусных каналах RAUSOLO и RAUDUO при помощи универсальной трубы RAUTITAN stabil (для подводки справа).

Отвод 12 мм для присоединения при помощи телескопического углового резьбозажимного соединения REHAU (арт. 240607-001).

1 комплект поставки включает 1 концевой фитинг для подающей магистрали и 1 для обратной.

Материал фитинга: латунь согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Наружная поверхность: никелированная.

Материал отвода: медь согласно DIN EN 1057, никелированная.

Артикул	Типоразмер	Размеры, мм		Вес, кг/шт.	Единица поставки	Цена в Евро
		a	b
137247-001	16-12 правый	67	95	0,250	1 шт.	44,45

Набор концевых фитингов

Набор концевых фитингов

Для подключения радиаторов в плинтусных каналах RAUSOLO и RAUDUO при помощи универсальной трубы RAUTITAN stabil (для подводки слева).

1 комплект поставки включает 1 концевой фитинг для подающей магистрали и 1 для обратной.

Материал тела фитинга: латунь согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Наружная поверхность: никелированная.

Материал отвода: медь согласно DIN EN 1057, никелированная.

Основные характеристики и цены:

Артикул

Типоразмер

Размеры, мм

Вес, кг/шт.

Единица поставки

Цена в Евро

Набор концевых фитингов

285707-001

16-12 левый

0,250

1 шт.

44,45

Набор телескопических угловых соединений

Набор телескопических угловых соединений

Материал: латунь согласно DIN EN 12164, DIN EN 12165, DIN EN 12168.

Поверхность: никелированная.

1 шт. соответствует 2 телескопическим угловым соединениям.

Основные характеристики и цены:

Артикул

Вес, кг/шт.

Единица поставки

Цена в Евро

Набор телескопических угловых соединений

240607-001

0,568

1 шт.

36,60

Присоединительные трубки

Присоединительные трубки

Г-образная присоединительная трубка для плинтусных каналов RAUSOLO и RAUDUO для подключения отопительных приборов к крестовинам SL в сочетании с обычными термостатическими вентилями или запорной арматурой на обратной подводке, изогнутой на 90°.

Материал: медь

Поверхность: никелированная

Основные характеристики и цены:

Артикул

Типоразмер

Длина присоединительной трубки

Вес, кг/шт.

Единица поставки

Цена в Евро

Присоединительные трубки

240597-001

12 x 1,0

90 x 125 мм

0,093

10 шт.

5,54

Важно: из-за отсутствия нормативов, резьбозажимные соединения отопительных приборов необходимо выбирать тех же производителей, что и вентили. Соблюдайте также требования технической информации!

Прямая присоединительная трубка

Прямая присоединительная трубка

Для плинтусных каналов RAUSOLO и RAUDUO для подключения плинтусной крестовины SL в сочетании с присоединительной трубкой 12 мм и телескопическим угловым резьбозажимным соединением к отопительному прибору с термостатическим вентилем.

Материал: медь.

Поверхность: никелированная.

Основные характеристики и цены:

Артикул

Типоразмер

Длина присоединительной трубки

Вес, кг/шт.

Единица поставки

Цена в Евро

Прямая присоединительная трубка

240587-001

12x1,0

1000 мм

0,310

10 шт.

14,86

Комплектующие

Клипса прижимная для отопительных труб для отопительных труб для прокладки универсальной трубы RAUTITAN stabil (диаметр 16 и 20) в плинтусных каналах RAUSOLO и RAUDUO

Клипса прижимная для отопительных труб для прокладки универсальной трубы RAUTITAN stabil (диаметр 16 и 20) в плинтусных каналах RAUSOLO и RAUDUO.

Фиксируется в основании канала без инструмента и может передвигаться в нем по горизонтали.

Материал: РА6/GF30.

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Цвет	Вес, кг/шт.	Единица поставки	Цена в Евро
726061-100	натуральный	0,015	10 шт.	2,15

Канал для отопительной разводки RAUSOLO

Основание канала RAUSOLO

Основание канала RAUSOLO

Материал: ПВХ (трудновоспламеняемый, самозатухающий).

Вид поставки: в коробке.

Длина: 2 м.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота)	Вес, кг/м	Единица поставки	Цена в Евро
726994-100	40/70	0,412	24 м	4,06

Крышка канала с уплотнительной манжетой RAUSOLO

Крышка канала с уплотнительной манжетой RAUSOLO

Материал: RAU-ПВХ (трудновоспламеняемый, самозатухающий).

Вид поставки: в коробке.

Длина: 4 м.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота)	Цвет	Вес, кг/м	Единица поставки	Цена в Евро
733633-100	40/70	Белый	0,317	48 м	8,78
733643-100	40/70	Светлый бук	0,317	48 м	9,47
733653-100	40/70	Клен	0,317	48 м	9,47

Заглушка для канала RAUSOLO левая

Заглушка для канала RAUSOLO левая

Материал: ударопрочный полистирол.

Материал: ПВХ для белого цвета

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота)	Цвет	Вес, кг/м	Единица поставки	Цена в Евро
249460-150	40/70 НОВИНКА	Белый	0,010	10 шт.	2,70
249470-100	40/70	Светлый бук	0,010	10 шт.	2,97
249480-100	40/70	Клен	0,010	10 шт.	2,97

Заглушка для канала RAUSOLO правая

Заглушка для канала RAUSOLO правая

Материал: ударопрочный полистирол

Материал: ПВХ для белого цвета

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота)	Цвет	Вес, кг/м	Единица поставки	Цена в Евро
249490-150	40/70 НОВИНКА	Белый	0,010	10 шт.	2,70
249500-100	40/70	Светлый бук	0,010	10 шт.	2,97
249510-100	40/70	Клен	0,010	10 шт.	2,97

Внутренний угол RAUSOLO

Внутренний угол RAUSOLO

Материал: ударопрочный полистирол

Материал: ПВХ для белого цвета

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота)	Цвет	Вес, кг/м	Единица поставки	Цена в Евро
249520-150	40/70	Белый	0,016	10 шт.	3,49
249530-100	40/70	Светлый бук	0,016	10 шт.	3,74
249540-100	40/70	Клен	0,016	10 шт.	3,74

Внешний угол RAUSOLO

Внешний угол RAUSOLO

Материал: ударопрочный полистирол

Материал: ПВХ для белого цвета

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота)	Цвет	Вес, кг/м	Единица поставки	Цена в Евро
249550-150	40/70	Белый	0,024	10 шт.	3,49
249560-100	40/70	Светлый бук	0,024	10 шт.	3,74
249570-100	40/70	Клен	0,024	10 шт.	3,74

Соединительная накладка для канала RAUSOLO

Соединительная накладка для канала RAUSOLO

Материал: ударопрочный полистирол

Материал: ПВХ для накладки белого цвета

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота)	Цвет	Вес, кг/м	Единица поставки	Цена в RUB
249580-150	40/70	Белый	0,010	10 шт.	2,29
249590-100	40/70	Светлый бук	0,010	10 шт.	2,45
249600-100	40/70	Клен	0,010	10 шт.	2,45

Ножницы для вырезания отверстий

Ножницы для вырезания отверстий

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Применение	Размер / форма	Вес, кг/м	Единица поставки	Цена в Евро
240697-001	для крестовины SL	26 мм / прямоугольные отверстия	0,450	1 шт.	81,73
240847-001	для присоединит. трубок SL	16 мм / полукруглые отверстия	0,405	1 шт.	81,73

Комбинированный канал для отопительной и электроразводки RAUDUO

Комбинированный канал для отопительной и электроразводки RAUDUO

Основание канала RAUDUO

Материал: RAU-ПВХ (трудновоспламеняемый, самозатухающий).

Вид поставки: в коробке.

Длина: 2 м.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота канала)	Вес, кг/м	Единица поставки	Цена в Евро
726444-100	40 / 105	0,829	24 м	11,11

Крыша канала RAUDUO

Крышка канала RAUDUO

Материал: RAU-ПВХ (трудновоспламеняемый, самозатухающий).

Вид поставки: в коробке.

Длина: 2 м.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота канала)	Цвет	Вес, кг/м	Единица поставки	Цена в Евро
727594-100	40 / 105	Белый	0,463	24 м	6,69

Крышка канала с уплотнительной манжетой RAUDUO

Крышка канала с уплотнительной манжетой RAUDUO

Материал: RAU-ПВХ (трудновоспламеняемый, самозатухающий).

Вид поставки: в коробке.

Длина: 2 м.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота канала)	Цвет	Вес, кг/м	Единица поставки	Цена в Евро
733890-100	40 / 105	Белый	0,488	24 м	6,69

Заглушка для канала RAUDUO левая

Заглушка для канала RAUDUO левая

Материал: ПВХ

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота канала)	Цвет	Вес, кг/шт.	Единица поставки	Цена в Евро
727624-150	40 / 105	Белый	0,014	10 шт.	3,34

Заглушка для канала RAUDUO правая

Заглушка для канала RAUDUO правая

Материал: ПВХ

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота канала)	Цвет	Вес, кг/шт.	Единица поставки	Цена в Евро
727614-150	40 / 105	Белый	0,014	10 шт.	3,34

Внутренний угол RAUDUO

Внутренний угол RAUDUO

Материал: ПВХ

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота канала)	Цвет	Вес, кг/шт.	Единица поставки	Цена в Евро
727644-150	40 / 105	Белый	0,024	10 шт.	5,34

Внешний угол RAUDUO

Внешний угол RAUDUO

Материал: ПВХ

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота канала)	Цвет	Вес, кг/шт.	Единица поставки	Цена в Евро
727654-150	40 / 105	Белый	0,013	10 шт.	5,34

Соединительная накладка для канала RAUDUO

Соединительная накладка для канала RAUDUO

Материал: ПВХ

Вид поставки: в коробке.

Основные характеристики и цены:

Артикул	Размеры (Глубина / высота канала)	Цвет	Вес, кг/шт.	Единица поставки	Цена в Евро
727634-150	40 / 105	Белый	0,013	10 шт.	2,70

Коллекторы

Распределительные коллекторы и комплектующие

Распределительный коллектор*

Материал: латунь MS 63.

Включает в себя:

2 распределительные трубы 1" для подачи и отвода теплоносителя с возможностью подключения с обеих сторон
смонтированы на звукоизолирующих оцинкованных кронштейнахсоответствующих требованиям DIN 4109
с вентилями для регулирования расхода на подающей трубе
с запорными вентилями на обратной трубе. Для подключения сервопривода резьба М 30 х 1,5
концевик коллектора с накидной гайкой 1", уплотнительная прокладка, воздухоотводчик 3/8" и кран для заполнения 1/2"
два шаровых крана 1" с накидной гайкой 1" и уплотнительной прокладкой
набор крепежных деталей
маркировочные таблички
Вид поставки: в картонной коробке.

Технические характеристики и цены

Артикул	Обозначение	Группы контуров	Размеры (Ш х В х Г) мм х мм х мм	Вес кг / шт.	Единица поставки	Цена в Евро / шт.
250627-002	HKV 2	2 Контура	307 х 285 х 86	3,0	1 шт.	202,62
250637-002	HKV 3	3 Контура	362 х 285 х 86	3,4	1 шт.	233,33
250647-002	HKV 4	4 Контура	417 х 285 х 86	3,8	1 шт.	264,02
250657-002	HKV 5	5 Контура	472 х 285 х 86	4,4	1 шт.	302,09
250667-002	HKV 6	6 Контура	527 х 285 х 86	4,8	1 шт.	332,80
250677-002	HKV 7	7 Контура	582 х 285 х 86	5,2	1 шт.	380,70
250687-002	HKV 8	8 Контура	637 х 285 х 86	5,8	1 шт.	411,39
250697-002	HKV 9	9 Контура	692 х 285 х 86	6,2	1 шт.	440,87
250707-002	HKV 10	10 Контура	747 х 285 х 86	6,6	1 шт.	487,52
250717-002	HKV 11	11 Контура	802 х 285 х 86	7,2	1 шт.	518,24
250727-002	HKV 12	12 Контура	857 х 285 х 86	7,6	1 шт.	550,15

* Резьбозажимные соединения для коллекторов HKV и HKV-D не входят в комплект

Коллекторы с расходомерами

Коллекторы с расходомерами

Материал: латунь MS 63.

Включает в себя:

2 распределительные трубы 1" для подачи и отвода теплоносителя с возможностью подключения с обеих сторон
смонтированы на звукоизолирующих оцинкованных кронштейнах соответствующих требованиям DIN 4109
с расходомерами на подающей трубе с запорными вентилями на обратной трубе. Для подключения сервопривода резьба М 30 х 1,5
концевик коллектора с накидной гайкой 1", уплотнительная прокладка, воздухоотводчик 3/8" и кран для заполнения 1/2"
два шаровых крана 1" с накидной гайкой 1" и уплотнительной прокладкой
набор крепежных деталей
маркировочные таблички
Вид поставки: в картонной коробке.

Технические характеристики и цены

Артикул	Обозначение	Группы контуров	Размеры (Ш х В х Г) мм х мм х мм	Вес кг / шт.	Единица поставки	Цена в Евро / шт.
240021-002	HKV - D 2	2 Контура	307 х 285 х 86	3,1	1 шт.	224,74
240031-002	HKV - D 3	3 Контура	362 х 285 х 86	3,5	1 шт.	256,65
240041-002	HKV - D 4	4 Контура	417 х 285 х 86	3,9	1 шт.	293,50
240051-002	HKV - D 5	5 Контура	472 х 285 х 86	4,5	1 шт.	332,80
240061-002	HKV - D 6	6 Контура	527 х 285 х 86	4,9	1 шт.	372,09
240071-002	HKV - D 7	7 Контура	582 х 285 х 86	5,3	1 шт.	418,76
240081-002	HKV - D 8	8 Контура	637 х 285 х 86	5,9	1 шт.	464,20
240091-002	HKV - D 9	9 Контура	692 х 285 х 86	6,3	1 шт.	503,50
240101-002	HKV - D 10	10 Контура	747 х 285 х 86	6,7	1 шт.	542,81
240111-002	HKV - D 11	11 Контура	802 х 285 х 86	7,3	1 шт.	588,24
240121-002	HKV - D 12	12 Контура	857 х 285 х 86	7,7	1 шт.	618,93

* Резьбозажимные соединения для коллекторов HKV и HKV-D не входят в комплект

Промышленный коллектор REHAU

Промышленный коллектор REHAU 1 1/4" с шаровыми кранами на подающей линии

Материал: латунь

Распределительная труба 1 1/4"
Отводы 1/2"
Оцинкованные шумопоглощающие консоли в соответствии с DIN 4109
С заглушками 1 1/4" на подающей и обратной линиях
С краном для заполнения системы и отвода воздуха
На подающей линии шаровые краны с евроконусом для труб 17 х 2,0 и 20 х 2,0
На обратной линии вентили точной настройки с евроконусом для труб 17 х 2,0 и 20 х 2,0

Технические характеристики и цены

Артикул	Обозначение	Контуровы	Длина мм	Вес кг / шт.	Единица поставки	Цена в Евро / шт.
246609-001	IVK 2	2 Контура	220	4,12	1 шт.	232,11
246619-001	IVK 3	3 Контура	275	4,96	1 шт.	260,33
246629-001	IVK 4	4 Контура	330	5,81	1 шт.	304,56
246639-001	IVK 5	5 Контура	385	6,65	1 шт.	368,41
246649-001	IVK 6	6 Контура	440	7,50	1 шт.	412,62
246659-001	IVK 7	7 Контура	495	8,34	1 шт.	470,34
246669-001	IVK 8	8 Контура	550	9,19	1 шт.	528,06
246679-001	IVK 9	9 Контура	605	10,03	1 шт.	585,77
246689-001	IVK 10	10 Контура	660	10,88	1 шт.	665,60
246699-001	IVK 11	11 Контура	715	11,72	1 шт.	736,83
246709-001	IVK 12	12 Контура	770	12,57	1 шт.	781,03

** Срок поставки по запросу.

Резьбозажимные соединения должны заказываться отдельно

Промышленный коллектор REHAU 1 1/4" по запросу поставляется с термостатическим вентилем на подающей линии. Подходящий сервопривод на 230 В

Вы можете заказать дополнительно арт. 240011-002, 240131-002 с адаптерами 246759-001.

Промышленный коллектор REHAU 1 1/2", евроконус для подключения труб 17 х 2,0 и 20 х 2,0*

Материал: латунь

Распределительная труба 1 1/2"
Отводы 3/4"
Оцинкованные шумопоглощающие консоли в соответствии с DIN 4109
С заглушками 1 1/2" на подающей и обратной линиях
С краном для заполнения системы и отвода воздуха
На подающей линии шаровые краны с евроконусом для труб 17 х 2,0 и 20 х 2,0
На обратной линии вентили точной настройки с евроконусом для труб 17 х 2,0 и 20 х 2,0

Технические характеристики и цены

Артикул	Обозначение	Контуровы	Длина мм	Вес кг / шт.	Единица поставки	Цена в Евро / шт.
248760-001	IVKE 2	2 Контура	285	5,6	1 шт.	340,17
248770-001	IVKE 3	3 Контура	360	7,2	1 шт.	440,87
248780-001	IVKE 4	4 Контура	435	8,8	1 шт.	528,06
248790-001	IVKE 5	5 Контура	510	10,4	1 шт.	600,52
248800-001	IVKE 6	6 Контура	585	12,0	1 шт.	701,21
248810-001	IVKE 7	7 Контура	660	13,6	1 шт.	773,66
248820-001	IVKE 8	8 Контура	735	15,2	1 шт.	831,39
248830-001	IVKE 9	9 Контура	810	16,8	1 шт.	903,84
248840-001	IVKE 10	10 Контура	885	18,4	1 шт.	976,29
248850-001	IVKE 11	11 Контура	960	20,0	1 шт.	1 105,23
248860-001	IVKE 12	12 Контура	1035	21,6	1 шт.	1 178,92

* Срок поставки по запросу.

Резьбозажимные соединения должны заказываться отдельно

Промышленный коллектор REHAU, резьбозажимные соединения для труб 25 х 2,3*

Материал: латунь

Распределительная труба 1 1/2"
Отводы 3/4"
Оцинкованные шумопоглощающие консоли в соответствии с DIN 4109
С заглушками 1 1/2" на подающей и обратной линиях
С краном для заполнения системы и отвода воздуха
На подающей линии шаровые краны с евроконусом для труб 25 х 2,3
На обратной линии вентили точной настройки с евроконусом для труб 25 х 2,3

Технические характеристики и цены

Артикул	Обозначение	Контуровы	Длина мм	Вес кг / шт.	Единица поставки	Цена в Евро / шт.
248870-001	IVKR 2	2 Контура	285	5,6	1 шт.	390,52
248880-001	IVKK 3	3 Контура	360	7,2	1 шт.	520,69
248890-001	IVKK 4	4 Контура	435	8,8	1 шт.	607,89
248900-001	IVKK 5	5 Контура	510	10,4	1 шт.	723,32
248910-001	IVKK 6	6 Контура	585	12,0	1 шт.	810,51
248920-001	IVKK 7	7 Контура	660	13,6	1 шт.	896,47
248930-001	IVKK 8	8 Контура	735	15,2	1 шт.	982,43
248940-001	IVKK 9	9 Контура	810	16,8	1 шт.	1 056,12
248950-001	IVKK 10	10 Контура	885	18,4	1 шт.	1 171,55
248960-001	IVKK 11	11 Контура	960	20,0	1 шт.	1 301,72
248970-001	IVKK 12	12 Контура	1035	21,6	1 шт.	1 375,41

* Срок поставки по запросу.

Коллектор в исполнении 2" заказываются по запросу.

Система регулирования Rehau

Терморегулирующая станция для коллектора TRS-V, TRS-20

Для монтажа справа или слева на коллекторе HKV или HKV-D Терморегулирующая станция для коллектора TRS-V, TRS-20

Включает в себя:

электронный регулятор отопления, готовый к эксплуатации
3-ходовой смесительный вентиль kvs = 5,0 м³/ч Dy 20 с сервоприводом
насос с электронным регулированием: напор: 1-5 м, производительность: макс. 3,5 м³/ч
термостат для ограничения максимальной температуры соединенный с насосом
датчик наружной температуры
датчик температуры в подающей линии с проводами
термометры на подающей и обратной линиях

Отдельные детали смонтированы с уплотнениями и испытаны

Вид поставки: в картонной каробке.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
244360-001	TRS-V	9,2	1 шт.	1 749,96
244370-001	TRS-20	7,1	1 шт.	1 796,62

Комплект температурного регулирования с постоянными параметрами 1"

Для монтажа справа или слева на коллекторе HKV или HKV-D

Включает в себя:

термостатический вентиль 1/2" с термостатической головкой и погружным датчиком: диапазон регулировки 20 - 50 ºC
соединение с обратной линией 1/2"
циркуляционный насос, соединенный с погружным датчиком для ограничения температуры
присоединительный угольник с воздухоотводчиком и термометром
кран KFE 1/2"для дросселирования на обратной подводке

Отдельные детали смонтированы с уплотнениями и испытаны

Вид поставки: в картонной коробке

Технические характеристики и цены

Артикул	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
240481-001	5,5	1 шт.	593,93

Смесительный насосный узел PMG - 25

Смесительная насосная станция для систем напольного отопления для монтажа в центральном тепловом пункте или у котла.

Включает в себя:

3 - ходовой смесительный вентиль kvs = 8,0 м³/ч Dy 25 с 3 - позиционным сервоприводом 230 В (переменный ток)
насос с электронным регулированием: напор: 1 - 5 м, производительность: макс. 3,5 м³/ч
термометры на подающей и обратной линиях

Отдельные детали смонтированы с уплотнениями и испытаны давлением.

Вид поставки: в картонной коробке

Смесительный насосный узел PMG - 32

Включает в себя:

3 - ходовой смесительный вентиль kvs = 18,0 м³/ч Dy 32 с 3 - позиционным сервоприводом 230 В (переменный ток)
насос с электронным регулированием: напор: 1 - 5 м, производительность: макс. 3,5 м³/ч
термометры на подающей и обратной линиях

Отдельные детали смонтированы с уплотнениями и испытаны давлением.

Вид поставки: в картонной коробке

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
234810-001	PMG - 25	9,0	1 шт.	950,51
234819-001	PMG - 32	10,0	1 шт.	1 074,53

Комплект устройств для регулирования температуры воды в подающей магистрали

В качестве дополнительного модуля для смесительных насосных узлов PMG - 25 и PMG - 32.

Включает в себя:

электронный регулятор для систем отопления, готовый к эксплуатации
датчик температуры наружного воздуха и температуры в подающей магистрали
термостат для ограничения максимальной температуры, каблированный в заводских условиях и оснащенный штекерными соединениями для упрощения монтажа.

Рабочее напряжение: 230 В (переменный ток).

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
234820-001	Комплект устройств для регулирования температуры воды	2,0	1 шт.	822,79

Регулирование RAUMATIC M

Цоколь для установки терморегулятора REHAU терморегулятора REHAU II

Цоколь подходит для всех терморегуляторов 230 В и 24 В;

включает в себя защитный колпачек и крепежные винты для монтажа на распаечной коробке.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
200296-001	Цоколь для установки терморегулятора II Новинка	0,046	1 шт.	5,83

Электронный терморегулятор* для установки на цоколь II (арт. 200296-001)

С регулятором заданного значения температуры и широкой температурной шкалой с ценой деления 1/4 градуса.

Соблюдение диапазона температуры от 10-28ºC.

Функция защиты от замерзания и защиты клапана.

Коммутационная способность: макс. 5 сервоприводов.

Цвет: белый (RAL 9003).

Технические характеристики и цены

Артикул

Обозначение

Вес кг/шт.

Единица поставки

Цена в Евро / шт.

268974-002

Терморегулятор (230 В)

0,069

1 шт.

45,36

269114-002

Терморегулятор (24 В)

0,069

1 шт.

45,36

Терморегулятор «Комфорт»

Аналогичен терморегулятору (Арт. № 268974-002, 269114-002).

Кроме того дополнительно:

программное снижение температуры на 2-6ºC
индикатор рабочего состояния “полумесяц”;
переключатель в виде шарика для выбора способа понижения температуры РУЧНОЙ - «EIN», - » AUS » или «АВТОМАТИЧЕСКИЙ».

Предназначен только для цоколя (арт. 200296-001).

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
240993-002	Терморегулятор «Комфорт» (230 В)	0,050	1 шт.	52,50
241323-002	Терморегулятор «Комфорт» (24 В)	0,050	1 шт.	52,50

Терморегулятор «Контроль»*

Аналогичен терморегулятору «Комфорт».

Кроме того дополнительно:

таймер для индивидуального программирования времени понижения температуры (дневная или недельная программа со свободной блокировкой, переключение на летнее/зимнее время).
42 ячейки памяти для времени переключения (21 «Вкл.» и 21 «Выкл.»)

Предназначен только для цоколя (арт. 200296-001).

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
240983-002	Терморегулятор «Контроль» (230 В)	0,075	1 шт.	170,75
241333-002	Терморегулятор «Контроль» (24 В)	0,075	1 шт.	170,75

* Все терморегуляторы могут по запросу поставляться следующих цветов:

Желтый (аналогичный RAL 1004) темно - серый

Зеленый (аналогичный RAL 6029) светло - серый

Голубой (аналогичный RAL 5002) темно - синий металлик

Красный (аналогичный RAL 3003) шампанское - металлик

Черный (аналогичный RAL 9011) бронза - металлик

платина - металлик

Срок поставки и стоимость цветовых вариантов определяются по запросу.

Терморегулятор Е

Для регулирования и контроля за температурой в закрытых, сухих помещениях.

Подходит для видов отопления до макс. 4 К/ч.

Встроенная функция сужения температурного диапазона.

Коммутационная способность: макс. 12 сервоприводов на 230 В.

Понижение температуры с помощью таймера или переключателя.

Заданная температура: 5-30 ºC.

Рабочее напряжение: 230 В.

Цвет: белоснежный.

Вид поставки: в картонной коробке.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
239023-001	Терморегулятор Е	0,076	1 шт.	31,94

Сервопривод

Сервопривод Для монтажа на вентилях коллектора.

Монтаж и демонтаж производится защелкиванием при помощи адаптера для вентеля и боковых кнопок.

Индикатор функционирования для контроля положения вентиля.

Принцип действия: в обесточенном состоянии вентиль закрыт.

Присоединительные провода: 2 х 0,5 мм²; длиной 1 м.

Поставляется открытым для более легкого монтажа. Благодаря этому возможен режим обогрева без подключения электрики в период строительных работ.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
241283-002	Сервопривод (230 В)	0,116	1 шт.	36,83
241293-002	Сервопривод (24 В)	0,116	1 шт.	36,83

Клеммная колодка

Для присоединения компонентов системы RAUMATIC M.

Все зажимные клеммы имеют цветовую маркировку.

Имеются:

индикатор для контроля терморегуляторов и предохранитель
возможность автоматического регулирования температуры с 2 программами нагрева С1 и С2 с помощью дополнительного таймер модуля
предохранитель на 4 А.

Возможно подключение до 6 терморегуляторов и 14 сервоприводов.

Цвет: нижняя часть серебристо-серая (RAL 7031), крышка прозрачная.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
249137-001	Клеммная колодка (230 В)	0,500	1 шт.	94,87
249147-001	Клеммная колодка (24 В)	1,700	1 шт.	132,82

Дополнительный модуль для терморегуляторов

Предназначен для расширения клемной колодки.

Возможность подключения 2-х терморегуляторов и 8 сервоприводов.

К 1 клеммной колодке можно подключить не более 14 сервоприводов.

Подключение посредством прижимного штекерного разъема.

Цвет: нижняя часть серебристо-серая (RAL 7031), крышка прозрачная.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
244530-001	Дополнительный модуль (230 В)	0,200	1 шт.	48,08
244550-001	Дополнительный модуль (24 В)	0,200	1 шт.	48,08

Дополнительный модуль для сервоприводов

Предназначен для расширения клемной колодки.

Возможность присоединения 4-х дополнительных сервоприводов.

К 1 клеммной колодке можно подключить не более 14 сервоприводов.

Подключение посредством прижимного штекерного разъема.

Соотнесение сервоприводов зонам отопления на клеммной колодке производится с помощью штекерной заглушки.

Цвет: нижняя часть серебристо-серая (RAL 7031), крышка прозрачная.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
244540-001	Дополнительный модуль (230 В)	0,200	1 шт.	58,21
244560-001	Дополнительный модуль (24 В)	0,200	1 шт.	58,21

Насосный модуль

Для управления циркуляционным насосом в зависимости от тепловой нагрузки системы.

Подключение к клеммной колодке через порт.

Время холостого хода 0-5-10-15 мин.

Подключается посредством штекерного разъема.

Цвет: нижняя часть серебристо-серая (RAL 7031), крышка прозрачная.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
249157-001	Насосный модуль (230 В)	0,200	1 шт.	87,31
249167-001	Насосный модуль (24 В)	0,200	1 шт.	87,31

Таймер модуля

Для простой настройки недельной и годовой программ.

Прямое подключение к клеммной колодке через порт.

Возможен ввод двух различных программ отопления и распределение на отопительные зоны 1-3 и 4-6.

Запас хода более 120 часов.

Имеет ЖК-дислей.

Возможно программирование перехода на летнее/зимнее время.

Модуль может применяться для клеммных колодок на 230 В и на 24 В.

Цвет: нижняя часть серо-голубая (RAL 7031), крышка прозрачная.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
249177-001	Таймер модуля	0,120	1 шт.	213,80

Сервопривод GLT

Для подключения к центральной системе регулирования здания для регулировки вентилей обратного хода в распределенном коллекторе.

Напряжение регулировочного сигнала: 0-10 В.

Интеллектуальный отклик пропорциональный импульсу; в зависимости от напряжения входящего сигнала изменяется поведение вкл/выкл.

Автоматическая калибровка и определение конечных пунктов хода штока вентиля.

Рабочее напряжение: 24 В.

Принцип действия: в обесточенном состоянии вентиль закрыт.

Имеет индикатор положения вентиля (сверху).

Присоединительные провода: 3 х 0,22 мм²; длиной 1 м.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
244380-001	Сервопривод GLT (24 В)	0,133	1 шт.	88,55

Дистанционное управление RAUMATIC R

Регулятор температуры в помещении для радиоуправления, поставляемый вместе с цоколем. Большой маховик для настройки температуры с возможностью тонкой настройки (одно деление - 1/4 градуса). Диапазон задаваемой температуры: 10ºC - 28ºC, возможна установка пределов с помощью упора.

Переключатель для выбора рабочего режима: "автоматический", "комфортная температура", "снижение температуры".

Узкополосный передатчик 868 МГц, дальность действия прибл. 30 м внутри дома.

Питание: 2 элемента питания 1,5 В.

Тип: Mignon (AA, LRG), Alkaline.

Срок службы элемента питания: до 5 лет.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
244690-002	Дистанционное управление	0,100	1 шт.	107,52

Клеммная колодка для радиоуправления

Для подключения до 6 радиоуправляемых терморегуляторов и 13 сервоприводов. Техника безвинтового присоединения проводов от сервоприводов при помощи штекеров и клемм. Возможно подключение других модулей с помощью штекеров.

Таймер - модуль позволяет автоматически снижать температуру с помощью двух программ отопления С1 и С2.

Контрольные показания терморегуляторов, рабочего напряжения и извещение о повреждении предохранителей.

Индикация ошибок при отсутстсвующем или слабом радиосигнале.

Встроенные 2-амперные предохранители 2А.

Функции: схема защиты (режим защиты от замерзания)

Цвет: нижняя часть серебристо-серый (RAL 7031), крышка прозрачная.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
244700-002	Клеммная колодка для радиоуправления на 6 терморегуляторов (24 В)	1,700	1 шт.	379,46

Система автоматического регулирования единой системы обогрева/охлаждения поверхностей

Терморегулятор НК

С регулятором заданного значения температуры и широкой температурной шкалой с ценой деления 1/4 градуса.

Переключатель в виде шарика для выбора режимов: «Комфортный», «Энергосберегающий», «Автоматический».

(арт. 249147-001) и модулем переключения НК (арт. 210837-001)

Предназначен только для системного цоколя II, (арт. 200296-001)

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
210836-001	Терморегулятор НК (24 В)	0,080	1 шт.	149,98

Модуль переключения НК

Для подключения к терморегулятору 24 В, (Арт. 249147) или к клеммной колодке радиоуправления на 6 терморегуляторов (Арт. 244700) для переключения режимов обогрев/охлаждение. Переключение режимов работы осуществляется или посредством регулятора НК или вручную встроенными кнопками. Прямое подключение в разъем клеммной колодки без дополнительного каблирования.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
210837-001	Модуль переключения НК (24 В)	0,270	1 шт.	173,23

Энергосберегающий модуль

Для подключения к терморегулятору 24 В, (Арт. 249147-001) или к клеммной колодке радиоуправления на 6 терморегуляторов (Арт. 244700-002) для переключения режимов работы «нормальный»/«энергосберегающий» для временных зон 1 и 2.

Переключение режимов работы осуществляется или посредством регулятора НК или вручную встроенными кнопками. Прямое подключение в разъем клеммной колодки без дополнительного каблирования.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
210839-001	Энергосберегающий модуль (24 V)	0,010	1 шт.	57,97

Мастер-модуль MM-HC

Предназначен для регулирования температуры воды в подающей магистрали и до 5 температур воздуха в помещениях в системах панельнолучистого обогрева / охлаждения. Микропроцессорный регулятор с 10 аналоговыми входами, 3 аналоговыми выходами, 18 цифровыми входами, 18 релейными выходами, функцией таймера, специальными управляющими и регулирующими программами следующего назначения:

автоматическое управление режимами работы со сменой при необходимости режима отопления на режим охлаждения и наоборот
ручное включение режима обогрева или охлаждения
регулирование до 5 температур воздуха в помещениях, возможно управление дополнительными терморегуляторами
с возможностью подключения до 2 датчиков температуры и влажности НТ-НС
регулирование температуры подачи для режимов обогрева/охлаждения
учет влажности в помещении и температуры поверхности пола в режиме охлаждения
регулировка потребителей при запуске системы со встроенной функцией тестирования для режимов обогрева/охлаждения
управление при необходимости котлом, холодильной машиной, 1 воздухоосушителем, дополнительными устройствами обогрева/охлаждения
управление регулировочным вентилем с приводом на рабочее напряжение 24 В АС и управляющим сигналом 0 ... 10 В для регулирования температуры воды в подающей магистрали.

Для обслуживания системы необходим семистрочный дисплей D-HC.

Мастер-модуль может быть расширен с помощью 1 дополнительного мастер-модуля MEM-HC и до 8 подчиненных модулей SL-HC, что дает возможность регулировать дополнительные помещения и контуры с другой температурой подачи. Монтируется на электромонтажной шине

Рабочее давление: 24 В АС

Класс защиты: IP 20

Габариты: (Д х В х Г): 315 х 110 х 60 мм (18 DIN модулей)

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
227977-001	Мастер-модуль MM-HC	1,620	1 шт.	1 692,72

Подчиненный модуль SL-HC

Необходим для регулирования температуры воды в подающей магистрали и температуры воздуха в помещении при использовании единой системы обогрева/охлаждения. Применяется только в сочетании с мастером-модулем ММ-НС для увеличения количества регулируемых помещений и контуров с другими температурами подачи. Микропроцессорный регулятор с 8 аналоговыми входами, 3 аналоговыми выходами, 14 цифровыми входами, 13 релейными выходами, функцией таймера, специальными управляющими и регулирующими программами следующего назначения:

автоматический режим с переключением режимов с отопления на охлаждения
ручное включение режима отопления или охлаждения
регулирование температуры в 4 помещениях, возможность подключения дополнительных терморегуляторов
регулирование температуры воды в подающей магистрали в режимах отопления и охлаждения
регулировка потребителей при запуске системы со встроенной функцией тестирования для режимов отопления и охлаждения
управление при необходимости котлом, холодильной машиной, через мастер-модуль, воздухоосушителем, дополнительными устройствами обогрева/охлаждения
управление регулировочным вентилем с рабочим напряжением привода 24 В АС и управляющим напряжением 0 ... 10 В для регулирования температурой воды в подающей магистрали.

Управление системой производится с помощью семистрочного дисплея D-HC, который присоединен к мастер-модулю.

Рабочее напряжение: 24 В АС

Класс защиты: IP 20

Габариты: (Д х В х Г): 315 х 110 х 60 мм (18 DIN модулей)

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
227987-001	Мастер-модуль SL-HC	0,945	1 шт.	1 171,68

Дополнительный мастер-модуль MEM-HC

Имеет 4 аналоговых входа, 4 цифровых входа, 1 аналоговых выход, 4 релейных выходов. Предназначен для расширения мастер-модуля ММ-НС с помощью следующих функций:

обработка сигналов от макс. 4 датчиков температуры воздуха помещения RT-HC и управление проходными вентилями для регулирования температуры воздуха макс. в 4 помещениях.
присоединение к мастер-модулю через штекер разъем RS485.
монтаж на электромонтажной шине

Рабочее напряжение: 24 В АС

Класс защиты: IP 20

Габариты: (Д х В х Г): 140 х 110 х 60 мм (8 DIN модулей)

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
229867-001	Дополнительный мастер-модуль MEM-HС	0,280	1 шт.	358,86

Дисплей D-HC

Предназначен для отображения состояния системы и для ввода требуемых значений пользователем. Семистрочный дисплей с фоновой подсветкой, 132 х 64 пикселя, с 6 функциональными кнопками. Электропитание через мастер-модуль. Максимальная длина кабеля 50 м при применении телефонного кабеля. 1,5 м присоединительного кабеля входит в комплект поставки.

Класс защиты: IP 40

Габариты: (Д х В х Г): 156 х 82 х 31 мм

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
227997-001	Дисплей D-HC	0,230	1 шт.	542,77

Basic-модуль BM-HC

Примеятся для регулирования температуры воды в подающей магистрали и регулирования температуры воздуха в помещениях в единой системе обогрева и охлаждения. Микропроцессорный регулятор с 4 аналоговыми входами, 3 аналоговыми выходами, 6 цифровыми входами, 5 релейными выходами и встроенным дисплеем с 6 функциональными клавишами и специальными программами управления и регулирования для следующих целей:

автоматический режим с переключением при необходимости между режимами обогрева и охлаждения
ручное включение режима обогрева и охлаждения с помощью клавиатуры или подключенного выключателя
регулирование температуры воздуха в помещении с возможностью управления дополнительными температурными регуляторами
регулирование температуры подачи для режимов обогрева и охлаждения
учет температуры обратной воды или температуры на поверхности пола в режиме охлаждения
предотвращение выпадения конденсата за счет применения контроллера температуры точки росы
возможность расширения функций за счет BEM-HC при использовании 2 датчиков температура/влажность HT-HC и регулирования до 3 помещений, но при этом контролируя относительную влажность воздуха в режиме охлаждения
регулировка потребителей при запуске системы со встроенной функцией тестирования для режимов отопления и охлаждения

Рабочее напряжение: 24 В АС

Класс защиты: IP 20

Габариты: (Д х В х Г): 140 х 110 х 60 мм (8 DIN модулей)

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
228027-001	Basic-модуль BM-HC	0,585	1 шт.	1 155,10

Дополнительный Basic-модуль ВEM-HC

Имеет 4 аналоговых входа, 4 цифровых входа, 1 аналоговых выход, 4 релейных выходов для расширения Basic-модуль ВМ - НС следующих функций:

обработка сигналов от макс. 2 датчиков температуры и влажности НT - HC и одного датчика температуры RT-HC или 1 датчика температуры и влажности НT - HC и 2 датчиков температуры RT - HC,с регулировкой температуры подачи по самой неблагоприятной из измеренных температур точки росы
присоединение к Basic-модулю через Bus-разъем T - LAN

Рабочее напряжение: 24 В АС

Класс защиты: IP 20

Габариты: (Д х В х Г): 140 х 110 х 60 мм (8 DIN модулей)

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
228037-001	Дополнительный Basic-модуль ВEM-HC	0,347	1 шт.	384,47

Трансформатор 24 В

Предохранительный трансформатор 230 В АС / 24 В АС, мощность 50 Вт. Устойчивый к короткому замыканию, со встроенной защитой от перегрева.

Сетевой провод с литой розеткой, длина 100 см, провод на вторичной стороне длиной 30 см, предизолирован, с гильзами на жилах.

Для электропитания всех компонентов регулирования 24 В.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
269024-003	Трансформатор 24 В	1,230	1 шт.	118,11

Набор датчиков S-HC

Для базовой комплектации мастер-модуля ММ-НС.

Набор состоит из:

1 датчика температуры наружного воздуха АТ-НС
2 датчиков температуры воды подающей / обратной магистрали FRT-HC
2 погружных гильз IS-HC
1 датчика температуры пола FT-HC
1 датчика температуры и влажности HT-HC

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
228017-001	Набор датчиков S-HC	0,300	1 шт.	547,39

Датчик температуры наружного воздуха AT-HC

- температурный датчик NTC (10 кОм, 1% при 25 ºC)

- класс защиты корпуса IP 54

- временная константа в спокойном воздухе 330 секунд

- Габариты: (Д х В х Г): 102 х 94 х 40 мм

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
228047-001	Датчик температуры наружного воздуха AT-HC	0,020	1 шт.	124,72

Датчик температуры в подающей / обратной магистрали FRT-HC

- температурный датчик с кабелем NTC (10 кОм, 1% при 25 ºC)

- IP 68

- длина кабеля 1,5 м

- датчик в металлической гильзе 6 х 52 мм

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
228057-001	Датчик температуры в подающей / обратной магистрали FRT-HC	0,020	1 шт.	23,60

Погружная гильза IS-HC

- погружная гильза 8 х 60 мм из нержавеющей стали для температурного датчика на кабеле NTC

- наружная резьба 1/4"

- резьбозажимное соединение PG7

- IP 68

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
228077-001	Погружная гильза IS-HC	0,030	1 шт.	45,13

Датчик температуры пола FT-HC

- датчик на кабеле NTC (10 кОм, 1% при 25 ºC)

- IP 67

- длина кабеля 3,0 м

- датчик находится в полимерной гильзе 6 х 15 мм

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
228067-001	Датчик температуры пола FT-HC	0,020	1 шт.	27,38

Контроллер точки росы TPW

Для защиты от образования конденсата.

При достижении граничной температуры прекращается подача охлаждающей воды или повышается температура охлаждающей воды.

Переключающийся контакт 1 А, 24 В (срабатывает при 95 %, ≈ 5 % разности между температурами включения и выключения) и выходной сигнал 0...10 В для 70 %...85 %

Корпус из негорючего термопласта с сенсором регулирования влажности воздуха по методу точки росы.

Контроллер точки росы монтируется на трубе при помощи ленты, поставляемой с ним, диаметр 10...100 мм.

Рабочее напряжение: 24 В.

Длина кабеля: 1,0 м.

Цвет: белый.

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
249287-001	Контроллер точки росы TPW	0,010	1 шт.	227,19

Датчик температуры и влажности HT-HC

- настенный комбинированный датчик для измерения температуры 0 ... 50 ºC

- влажность 10 ... 90 %

- NTC - температурный датчик с точностью ± 0,4 ºC при 25 ºC

- питающее напряжение 12-24 В АС/DC

- габариты (Ш х В х Г): 126 х 80 х 29 мм

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
228087-001	Датчик температуры и влажности HT-HC	0,120	1 шт.	347,20

Датчик температуры помещения RT-HC

- настенный датчик для измерения температуры 0 ... 50 ºC

- NTC - температурный датчик с точностью ± 0,4 ºC при 25 ºC

- габариты (Ш х В х Г): 126 х 80 х 29 мм

Технические характеристики и цены

Артикул	Обозначение	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
228097-001	Датчик температуры помещения RT-HC	0,150	1 шт.	103,58

Проходной вентиль DV

Для переключения между греющей и охлаждающей линиями.

Корпус вентиля литой с метрической резьбой.

Включает в себя термоголовку.

Рабочее напряжение термоголовки: 24 В, переменный ток.

Длина кабеля термоголовки: 1,2 м.

Сила подпружинивания термоголовки: 125 Н.

Принимаемая в постоянном режиме мощность: 3 Вт.

Технические характеристики и цены

Артикул	Обозначение	Kvs м³/ч	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
244210-001	Проходной вентиль DV 20	4,5	0,840	1 шт.	135,08
244220-001	Проходной вентиль DV 25	5,5	1,160	1 шт.	162,11
244230-001	Проходной вентиль DV 32	10,0	1,700	1 шт.	282,45

Трехходовой вентиль MV

Для регулирования температуры подачи на коллекторе.

Корпус литой, с наружной резьбой.

Включает в себя мотор вентиля с приводом и 3 резьбовые муфты.

Иммеется встроенная лампочка контроля функционирования.

Рабочее напряжение термоголовки: 24 В.

Длина кабеля термоголовки: 1,5 м.

Усилие на приводе вентиля: 120 Н.

Технические характеристики и цены

Артикул	Обозначение	Kvs м³/ч	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
244240-001	Трехходовой вентиль MV 15	2,5	0,570	1 шт.	361,05
244250-001	Трехходовой вентиль MV 20	5,0	0,670	1 шт.	392,97
244260-001	Трехходовой вентиль MV 25	6,5	1,350	1 шт.	509,64

Барабан для холодной укладки труб на строительной площадке

Для труб диаметром от 12 до 20 мм с длиной бухт ≤ 600 м.

Барабан для теплой укладки труб на строительной площадке

Предназначен для укладки труб из бухт следующей длины:

Наружный диаметр труб: Длина бухт:

до 17 мм: макс. 600 м

20 мм: макс. 500 м

25 мм: макс. 350 м

32 мм: макс. 200 м

Технические характеристики и цены

Артикул	Обозначение	Kvs м³/ч	Вес кг/шт.	Единица поставки	Цена в Евро / шт.
286151-001	Барабан для холодной укладки	12,5	0,570	1 шт.	718,40
260108-001	Барабан для теплой укладки	37,0	0,670	1 шт.	841,20

Каталог

Каталог
