Греющий контур предназначен для подключения к системам водяного отопления. Емкость санитарной воды выполнена из нержавеющей стали. Теплоизоляция корпуса выполнена из пенополиуретана с жестким декоративным кожухом серого цвета (бойлеры серии SLEW) или мягким кожухом белого цвета (бойлеры серии HLE).
Дополнительный нагрев осуществляется от ТЭНа мощностью 2,2 кВт, расположенного в греющем контуре в нижней торцевой части. Электрическая схема предназначена для управления циркуляционным насосом и ТЭНом.
1 Ручной воздухоотводчик 2 Забор горячей санитарной воды в систему ГВС 3 Теплоизоляция из пенополиуретана 4 ТЭН (2,2 кВт) 5 Панель управления 6 Внешний бак из углеродистой стали с теплоносителем 7 Внутренний бак из нержавеющей стали 8 Кожух из эластичного полипропилена 9 Возврат теплоносителя к котлу 10 Подача холодной санитарной воды в бойлер
Панель управления:
Термостат регулировочный 60-90°С
Основные размеры бойлеров ACV Smart SLE W/HLE
Премиум класс
Модель
SLEW100
SLEW 130/SLEW 130 (DUPLEX)
SLEW 160/SLEW 160 (DUPLEX)
SLEW210
SLEW 240/SLEW 240 (DUPLEX)
Код заказа SLEW
6623501
6623601
6623701
6623801
6623901
Цена на SLEW, розница
Руб
77 000,00
82 000,00
84 000,00
94 000,00
106 000,00
Код заказа SLEW (DUPLEX)
—
6509601
6509701
—
6509901
Цена на SLEW (DUPLEX), розница
Руб
—
по запросу
по запросу
—
по запросу

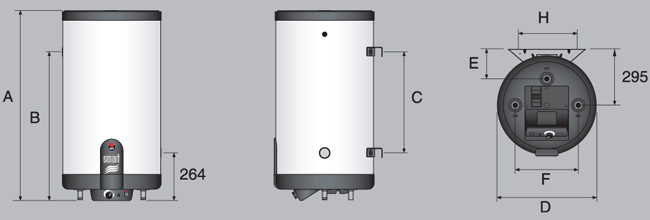

Габаритные размеры бойлеров ACV Smart SLE W/HLE
Модель
SLEW 100
SLEW 130
SLEW 160
SLEW 210
SLEW 240
А
мм
965
1025
1225
1497
1744
С
мм
365
525
725
997
1244
B
мм
629
789
989
1261
1508
Эксплуатационные параметры бойлеров ACV Smart SLE W
Макс. рабочее давление контура отопления
бар
3
Макс. рабочее давление контура ГВС
бар
10
Испытательное давление контура отопления
бар
4,5
Испытательное давление контура ГВС
бар
13
Макс. рабочая температура
°C
90
Электропитание
220 В,
50 Гц, моно
Присоединенная нагрузка
А
6
Технические характеристики бойлеров ACV
Модель
SLEW100
SLEW130
SLEW160
SLEW210
SLEW240
Код / Исполнение
STD
6623501
6623601
6623701
6623801
6623901
DUPLEX
6509601
6509701
6509901
Общий объем
л
105
130
161
203
242
Объем теплоносителя
л
30
31
35
39
42
Площадь поверхности теплопередачи
м
1,03
1,26
1,54
1,94
2,29
Подводимая мощность
мбар
17
22
37
45
51
Объемный расход греющей жидкости
л/час
2100
2600
3500
4200
5500
Присоединение котла [F]
∅
1"1/4
1"1/4
1"1/4
1"1/4
1"1/4
Присоединение контура ГВС [M]
∅
3/4”
3/4”
3/4”
3/4”
3/4”
Присоединение линии рециркуляции ГВС [F]
∅
3/4”
3/4”
3/4”
3/4”
3/4”
Масса пустого
кг
49
55
65
75
87
Характеристики контура ГВС бойлеров
Модель
SLEW100
SLEW130
SLEW160
SLEW210
SLEW240
Пиковая производительность при 40°С
л/10 мин
236
321
406
547
700
Пиковая производительность при 45°С
л/10 мин
202
275
348
469
600
Пиковая производительность при 60°С
л/10 мин
117
161
209
272
337
Пиковая производительность при 40°С
л/60 мин
784
1063
1349
1820
2319
Пиковая производительность при 45°С
л/60 мин
672
911
1156
1560
1988
Пиковая производительность при 60°С
л/60 мин
384
549
689
913
1165
Непрерывная производ-сть при 40°С
л/час
658
890
1132
1212
1943
Непрерывная производ-сть при 45°С
л/час
564
763
970
1039
1665
Непрерывная производ-сть при 60°С
л/час
320
465
576
769
994
Время нагрева от ТЭН (2,2 кВт)
от 10 до 60°C
2ч45'
3ч27'
4ч20'
5ч37'
6ч37'
Время нагрева от 10 до 80°С
мин
24
22
22
20
20
Подводимая мощность от котла
кВт
23
31
39
53
68
Расход греющей жидкости
л/ч
2100
2600
3500
4200
5500
Расчетный режим
температура греющей жидкости 85°C
температура холодной воды 10°C
Поправочные коэффициенты
Температура греющей жидкости 75°C
при нагреве холодной воды до 45°С коэффициент 0,8
при нагреве холодной воды до 60°С коэффициент 0,75
