Котлы Reflex
Котел Reflex производится из стали самого высокого качества и предназначается для обогрева воды в рамках ГВС. Данное устройство оснащается дополнительной защитой от гидравлических ударов, системой гидравлической устойчивости и удаления свободного кислорода из теплоносителя, что обеспечивает существенную экономию на эксплуатации и техническом обслуживании котлов Рефлекс.
Котел Reflex отличается множеством преимуществ, таких как:
- Совместимость с любыми системами отопления
- Сохранение питьевых качеств нагреваемой воды
- Оснащение защитным магниевым анодом
- Наличие термометра
- Максимально допустимая рабочая температура теплоносителя – 110°C
- Максимально допустимая температура нагреваемой воды – 95°C
- Теплоизоляция самого высокого качества
- Простота и доступная стоимость установки котлов Рефлекс
Наша потребность в комфортабельном жилье постоянно растет. В то же время необходимо задумываться о снижении потребления природных энергоресурсов с точки зрения защиты окружающей среды. Оба этих аспекта прекрасно сочетаются в программе емкостных водоподогревателей reflex.
Емкостные водоподогреватели reflex служат для подогрева воды в системе ГВС и ее накопления. Благодаря большому набору типоразмеров и обширному перечню принадлежностей раскрываются многочисленные возможности применения водоподогревателей - от частного коттеджа до общественных и производственных зданий.
Качество марки „Сделано reflex" не оставляет коррозии никаких шансов
|
 Водоподогреватель сделан из качественной стали RSt 37-2 эмаль на внутренней поверхности водоподогревателя сохраняет питьевые качества воды оснащён магниевым анодом развитая поверхность нагрева обеспечивает быстрый и равномерный подогрев воды
- 5 лет гарантии
- допустимое избыточное рабочее давление для змеевика: 16 бар
- для корпуса: 10 бар
- высококачественная теплоизоляция минимизирует потери теплоты и сокращает расходы на эксплуатацию
- во избежание повреждения при транспортировке применяется специальная упаковка
- обширный перечень принадлежностей

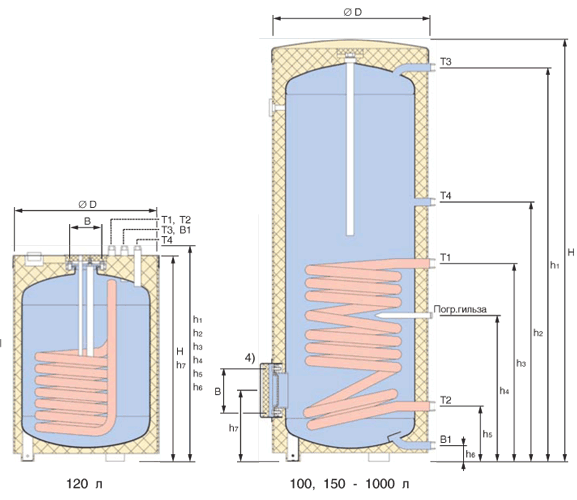

Вертикальные водоподогреватели reflex SB/SF
- для подогрева воды в системе горячего водоснабжения
- применимы с любыми системами отопления, особенно эффективны с низкотемпературными системами
- емкости выполнены из высококачественной стали RSt 37-2
- благодаря эмалированной внутренней поверхности соблюдаются все санитарно-гигиеничесие требования к качеству воды
- магниевый защитный анод, в водоподогревателях от 750 л - два
магниевых анода
- оснащены термометром
- теплоизоляция:
- тип "S" - твердеющая пена не содержащая токсичных веществ с цветной облицовкой из листовой стали;
- тип 'SF 120' - твердеющая пена не содержащая токсичных веществ с белой пленочной облицовкой;
- тип 'SF 750 и 1000' мягкая вспененная съемная теплоизоляция с белой пленочной облицовкой
- максимально допустимое избыточное рабочее давление для змеевика 16 бар / для корпуса 10 бар
- максимально допустимая рабочая температура греющий теплоноситель 110 °С / нагреваемая вода 95 °С
|
|
Тип водоподогревателя |
SB 100 |
SF 120 |
SB 150 |
SB 200 |
SB 300 |
SB 400 |
SB 500 |
SF 750 1) |
SF 1000 1) |
|
Номинальный объем |
л |
100 |
120 |
150 |
200 |
300 |
400 |
500 |
750 |
1000 |
|
Наружный диаметр |
D мм |
512 |
560 |
540 |
540 |
700 |
700 |
700 |
910 2) |
1010 3) |
|
Высота |
H мм |
849 |
800 |
1222 |
1473 |
1334 |
1631 |
1961 |
2000 2) |
2025 3) |
|
Масса |
кг |
68 |
42 |
80 |
91 |
130 |
160 |
190 |
273 |
337 |
|
Площадь теплообмена |
м2 |
0,61 |
0,71 |
0,75 |
0,95 |
1,45 |
1,8 |
1,9 |
3,7 |
4,5 |
|
Размер при наклоне |
мм |
960 |
980 |
1290 |
1530 |
1472 |
1738 |
2044 |
2072 |
2135 |
|
Толщина теплоизоляции |
мм |
30 |
30 |
45 |
45 |
50 |
50 |
50 |
80 |
80 |
|
Горячая вода T3 |
R |
3/4 |
3/4 |
3/4 |
3/4 |
1 |
1 |
1 |
1 1/4 |
1 1/4 |
|
h1 мм |
740 |
835 |
1106 |
1366 |
1226 |
1523 |
1853 |
1886 |
1900 |
|
Холодная вода B1 |
R |
3/4 |
3/4 |
3/4 |
3/4 |
1 |
1 |
1 |
1 1/4 |
1 1/4 |
|
h6 мм |
55 |
835 |
55 |
55 |
55 |
55 |
55 |
99 |
103 |
|
Циркуляция T4 |
R |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
|
h2 мм |
605 |
835 |
732 |
899 |
918 |
1111 |
1264 |
1417 |
1489 |
|
Подающая нагрева T1 |
R |
1 |
3/4 |
1 |
1 |
1 |
1 |
1 |
1 1/4 |
1 1/4 |
|
h3 мм |
523 |
835 |
596 |
686 |
720 |
908 |
965 |
1314 |
1324 |
|
Обратка нагрева T2 |
R |
1 |
3/4 |
1 |
1 |
1 |
1 |
1 |
1 1/4 |
1 1/4 |
|
h5 мм |
193 |
835 |
191 |
191 |
220 |
220 |
220 |
288 |
296 |
|
Фланцевая заглушка 4) |
h7 мм |
248 |
800 |
246 |
246 |
275 |
275 |
275 |
378 |
387 |
|
d отв, B мм |
Rp 1 1/2 |
125 |
150 |
150 |
150 |
150 |
150 |
225 |
225 |
|
Погружная гильза
tB1=10°С, tT3=45°С, tT1=80°С |
d внут. x длина, мм |
16 x 200 |
11 x 450 |
16 x 200 |
16 x 200 |
16 x 200 |
16 x 200 |
16 x 200 |
16 x 200 |
16 x 200 |
|
h4 мм |
428 |
800 |
461 |
506 |
548 |
683 |
695 |
1079 |
1087 |
|
Производительность
tB1 = 10°С, tT3=45°С, tEB=60°С |
кВт |
19 |
22 |
25 |
31 |
48 |
57 |
65 |
99 |
110 |
|
л/ч |
480 |
540 |
615 |
760 |
1170 |
1395 |
1590 |
2440 |
2715 |
|
Раб. характеристика NL |
1,3 |
1,4 |
2,4 |
4,2 |
8,4 |
15,2 |
19,1 |
30,5 |
38,8 |
|
Тип |
Артикул синий цвет |
Артикул оранжевый цвет |
Артикул серебристый цвет |
Артикул белый цвет |
Диаметр, D, мм |
H, мм |
Цена, EURO |
|
SB 100 |
7763000 |
7763100 |
7763900 |
7763800 |
512 |
849 |
1000,00 |
|
SF 120 |
- |
- |
- |
7759600 |
560 |
800 |
1050,00 |
|
SB 150 |
7750100 |
7750600 |
7764100 |
7763600 |
540 |
1222 |
1100,00 |
|
SF 200 |
7759300 |
7743800 |
7768900 |
7741800 |
540 |
1473 |
1150,00 |
|
SF 300 |
7760400 |
7760500 |
7759400 |
7741900 |
700 |
1334 |
1250.00
|
|
SF 400 |
7772200 |
7757500 |
7759500 |
7742000 |
700 |
1631 |
1770,00 |
|
SF 500 |
7772000 |
7743900 |
7772100 |
7742100 |
700 |
1961 |
1990,00 |
|
*SF 750 |
- |
- |
- |
7754600 |
9101 |
20001 |
3400,00 |
|
*SF 1000 |
- |
- |
- |
7754700 |
10102 |
20252 |
4150,00 |
|
SF 1500* |
- |
- |
- |
7800700 |
12003 |
22163 |
6561,80 |
|
SF 2000* |
- |
- |
- |
7800800 |
14004 |
21264 |
8843,38 |
* - SF 750 и SF 1000 поставляются с 2 защитными магниевыми анодами - теплоизоляция (белого цвета) входит в комплект поставки
- SF 1500 и SF 2000 оборудован 1 анодом активной защиты, устанавливается по месту монтажа
1) без теплоизоляции Ø D = 750 мм, H = 1932 мм
3) без теплоизоляции Ø D = 1000 мм, H = 2019 мм
2) без теплоизоляции Ø D = 850 мм, H = 1959 мм
4) без теплоизоляции Ø D = 1200 мм, H = 2019 мм
Поставляются только с пленочной облицовкой белого цвета
Горизонтальные водоподогреватели reflex 'US'
- для экономии пространства котел устанавливается на горизонтальный водоподогреватель
- для нагрева воды в системе питьевого водоснабжения
- применимы с любыми системами отопления, особенно эффективны с низкотемпературными системами
- емкость выполнена из высококачественной стали RSt 37-2
- благодаря эмалированной внутренней поверхности соблюдаются все санитарно-гигиенические требования к качеству воды
- магниевый защитный анод
- оснащен термометром
- теплоизолирован: твердеющая пена (50 мм), не содержащая токсичных веществ, с цветной облицовкой из листовой стали
- максимально допустимое избыточное рабочее давление для змеевика 16 бар / для корпуса 10 бар
- максимально допустимая рабочая температура:греющий теплоноситель 110 °С / нагреваемая вода 95 °С
|
Тип |
Артикул синий цвет |
Артикул оранжевый цвет |
Артикул серебристый цвет |
Артикул белый цвет |
H, мм |
K, мм |
Цвет, EURO |
|
US 150 |
7762000 |
7762100 |
7765000 |
7761900 |
590 |
995 |
1225,67 |
|
US 250 |
7762500 |
7762600 |
7765100 |
7761300 |
644 |
1095 |
1512,22 |
Принадлежности и запчасти для емкостных водонагревателей
|
Наименование |
Артикул |
Цена, EURO |
|
Титановые активные аноды |
7751300 |
553,84 |
|
Анод для 120л, М8, 26 х 420мм |
7757400 |
50,10 |
|
Анод для 150л, G1, 26 х 480мм |
7751400 |
55,80 |
|
Анод для 200л, G1, 26 х 550мм |
7751500 |
53,85 |
|
Анод для 300л, G1, 26 х 800мм |
7751510 |
59,85 |
|
Анод для 400л, G1, 26 х 900мм |
7751520 |
67,95 |
|
Анод для 500л, G1, 26 х 1000мм |
7751530 |
73,80 |
|
Анод для 750+1000л, 2 штуки, G1, 33 х 500мм |
7751540 |
79,80 |
|
Анод для 750/2+1000/2, G1, 33 х 1060мм |
7751570 |
175,50 |
|
Анод для US 150л, G1, 26 х 480мм |
7751400 |
53,28 |
|
Анод для US 250л, Gs, 26 х 790мм |
7751560 |
39,50 |
|
Наименование |
Артикул |
Цена, EURO |
|
Универсальный цепной, G1, 22 х 1600мм |
7751600 |
226,50 |
|
Термометр для погружной гильзы 1/2" (Биметалл) |
7751200 |
30,15 |
|
Термостат бойлера Watts TC - 100 - AN №0406111X |
7751100 |
72,15 |
|
Уплотнение для фланца (бойлер типа ST 150 - 500 л) |
7760900 |
14,55 |
|
Заглушка LK 150 для фланца для бойлера SF 150 - 500 |
7751700 |
29,50 |

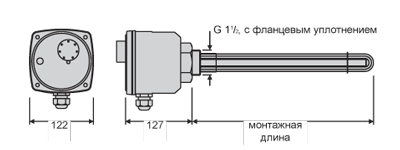

Трубчатый электронагреватель reflex "EEHR"
 |
- дополнительный электрический нагревательный элемент для Reflex SB/SF, PHF, PHW Pufferspeicher и solorito ll
- оснащен терморегулятором до 80 °C, электрически изолирован во избежании образования гальванической пары
|
|
Тип |
Артикул |
Емкость, л |
Мощность, кВт |
Напряжение, В |
Монтажная длина, мм |
Цена, EURO |
|
EEHR 3,0 |
7755100 |
от 150 |
3 |
230 |
350 |
828,00 |
|
EEHR 4,5 |
7755300 |
от 300 |
4,5 |
400 |
450 |
861,00 |
|
EEHR 6,0 |
7755400 |
от 300 |
6 |
400 |
510 |
863,87 |
Фланцевый электронагреватель reflex "EFHR"
- дополнительный электрический водонагревательный элемент
- 3 уровня мощности
- безопасное отключение при макс. температуре 120 °С
- терморегулятор до 95 °С
|
Тип |
Артикул |
Емкость,
л |
Мощность,
кВт |
Напряжение,
В |
Монтажная длина,
мм |
B,
мм |
H,
мм |
D,
мм |
Цена,
ЕВРО |
|
EFHR 4,0 |
9116314 |
150 - 500 |
4,0 / 2,7 / 2,0 |
400 |
295 |
150 |
110 |
185 |
1109,19 |
|
EFHR 6,0 |
9116314 |
300 - 500 |
6,0 / 4,0 / 3,0 |
400 |
395 |
150 |
110 |
185 |
1316,88 |
|
EFHR 8,0 |
9116314 |
300 - 500 |
8,0 / 5,5 / 4,0 |
400 |
495 |
150 |
110 |
185 |
1316,88 |
|
EFHR 10,0 |
9116314 |
300 - 500 |
10,0 / 6,7 / 5,0 |
400 |
495 |
150 |
110 |
185 |
1869,21 |
|
EFHR 16,0 |
9116314 |
750 - 1000 |
16,0 / 11,0 / 8,0 |
400 |
610 |
225 |
140 |
280 |
1930,92 |
|
EFHR 19,0 |
9116314 |
1000 |
19,0 / 12,7 / 9,0 |
400 |
740 |
225 |
140 |
280 |
2149,14 |
Фланец для монтажа Reflex "EEHR"
- для монтажа в вертикальных водоподогревателях reflex SB/SF, PHF, PHW Pufferspeicher
- прокладка прилагается
- с муфтой Rp 1 1/2" для установки reflex "EEHR"
- устанавливается на ревизионном отверстии вместо заводского глухого фланца
|
Емкость |
Артикул |
Цена, EURO |
|
150-500 |
7760000 |
43,80 |
|
750-1000 |
7760100 |
59,85 |
Переходник для Reflex "EEHR"
- для монтажа электронагревателя "EEHR" в водоподогреватель Reflex SF/2
- подключение G 1 1/2" x Rp 1 1/2"
- изготовлен из латуни
|
Емкость |
Артикул |
Цена, EURO |
|
300-1000 |
7767200 |
21,80 |
Ребристый трубчатый теплообменник Reflex "RWT"
- для Reflex SB/SF, PHF, PHW Pufferspeicher
- возможность подключения к водонагревателю
- для подключения к системам отопления, теплоснабжения и к системам с солнечным коллектором
- изготовлен из медных ребристых труб
- макс. допустимое избыточное рабочее давление 10 бар
- макс. допустимая рабочая температура 90 °C
|
Тип |
Артикул |
Емкость, л |
D, мм |
L, мм |
Мощность, кВт * |
Площадь нагрева, кв.м |
Цена, EURO |
|
RWT1 |
7755900 |
300-500 |
110 |
420 |
9-11 |
1,1 |
412,00 |
|
RWT2 |
7756300 |
750-1000 |
170 |
540 |
31-39 |
2,3 |
867,00 |
|
